坐过高阶智驾车的人大多都有同感：为何智能驾驶跟车距离可以拿捏精准，路牌行人识别清晰，连暗处障碍物都能提前预警。这份稳定的感知表现，离不开激光雷达与视觉相机的默契配合 —— 前者输出三维点云与距离数据，后者提供纹理特征与语义识别，二者精准对齐，才是环境感知可靠的核心前提。

一旦两套传感器坐标系错位，就会出现点云跑偏、测距失准，直接威胁行车安全。激光雷达 - 相机联合标定，正是实现两类传感器时空统一的核心手段，贯穿车辆研发、量产、运维全周期。

一、联合标定的技术必要性与安全边界

联合标定并非单一的出厂工序，其技术价值与安全意义体现在三个核心层面：

1、多传感器融合的空间对齐基础

激光雷达数据基于三维笛卡尔坐标系，相机图像基于二维像素坐标系，二者数据维度与基准体系完全不同。联合标定的本质，是通过数学变换求解两套坐标系间的旋转矩阵与平移向量，建立“像素坐标—空间点云”的一一映射关系。缺少精准的外参标定，点云的距离信息与图像的语义信息无法有效叠加，障碍物检测、可行驶区域划分、路径规划等核心功能均会失去精度支撑。

2、标定精度的安全影响量级

标定精度存在明确的安全边界，微小误差会随感知距离呈指数级放大：当传感器间外参角度误差超过0.5°或平移偏差大于5cm时，融合定位精度可下降30%以上；激光雷达航向角存在1°标定偏差时，前方100米处目标将产生约1.7米的横向位移偏差，覆盖大半个车道宽度，足以引发障碍物漏检与路径误判。

3、全生命周期的标定需求

车辆长期行驶过程中的机械振动、高低温循环、元器件老化，均会导致传感器安装位姿发生缓慢漂移；车辆碰撞维修、传感器更换后，位姿偏差会进一步加剧。因此，联合标定需覆盖产线下线、测试验证、定期复检与售后校准全流程，是保障感知系统长期可靠性的必要环节。

二、联合标定的核心技术原理

联合标定体系遵循“内参校准为基础、外参求解为核心”的技术逻辑，依托双特征基准标定板实现跨模态数据对齐。

1、单传感器内参校准

开展联合标定前，需先完成两类传感器的独立内参标定，消除自身系统误差：相机内参标定求解镜头焦距、主点坐标、径向畸变与切向畸变系数，校正光学成像偏差，保证图像几何坐标的准确性；激光雷达内参标定校准测距偏差、角分辨率偏差与通道安装误差，修正点云自身的几何畸变，确保三维坐标的原生精度。内参标定通常在传感器出厂前完成，车载场景下需结合安装状态进行二次复核与修正。

2、跨模态外参联合求解

外参求解是联合标定的核心，目标是解算激光雷达坐标系至相机坐标系的6自由度变换参数（3个旋转角+3个平移量）。行业主流方案采用双特征基准标定板作为统一物理参照：视觉侧通过板上高精度AprilTag编码阵列或棋盘格图案，经亚像素级角点提取获取特征点的像素坐标；激光侧通过板上高精度镂空圆孔或差异化反射率区域，经点云边缘拟合提取圆心的三维空间坐标。

基于多组对应特征点对，通过最小二乘优化、光束平差法迭代求解，最终得到重投影误差最小的外参变换矩阵，实现点云与图像的精准映射。

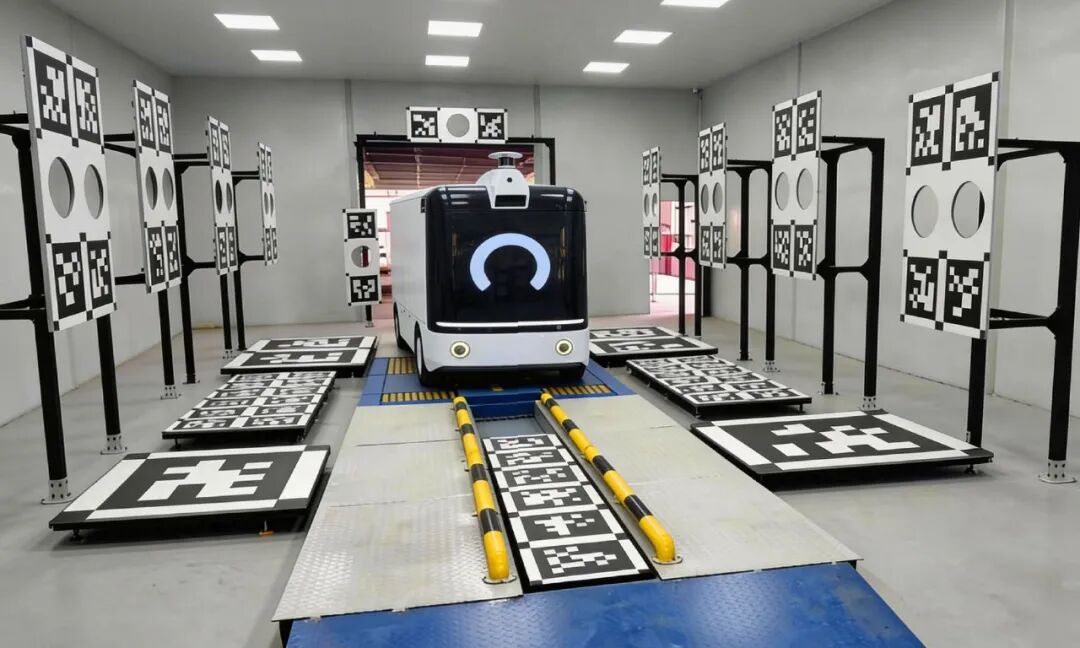

三、车载场景的标准化工程流程

一套规范的车载联合标定流程分为五个核心环节，环环相扣保障标定精度。

前置准备：车辆停放于水平标定场地，确认传感器安装牢固且已完成内参校准；标定区域光照均匀，规避强直射光、高反光面与电磁干扰；检查标定板与支架的外观及调节功能完好性。

多姿态数据采集：采集15~25组不同位姿的同步数据，距离维度覆盖近、中、远多档工作距离，角度维度通过调整标定板水平转角与俯仰角覆盖传感器全视场；优先采用硬件触发实现时间同步，消除运动错位带来的匹配误差。

特征提取与参数优化：视觉侧识别编码标签的唯一ID与角点坐标，通过亚像素优化提升定位精度，自动剔除模糊、遮挡的无效帧；点云侧完成去噪与平面拟合，提取圆孔边缘并拟合圆心坐标；将匹配后的特征点对输入标定算法，迭代求解外参矩阵直至重投影误差收敛。

多维度精度验证：通过静态与动态双重验证确认结果可靠性。静态验证采用已知尺寸的标准靶标，检测不同距离下点云与图像的对齐偏差；动态验证通过典型道路场景测试，验证障碍物检测贴合度与测距一致性。

运维闭环：车辆交付后依托在线标定算法实现参数漂移动态补偿；建立定期复检机制，传感器维修更换后重新执行离线标定；构建标定参数档案，实现全生命周期数据可追溯。

四、标定工具体系与选型方案

1、核心选型原则

基材选型：车载标定场景首选哑光涂层碳纤维复合材料，兼顾轻量化、尺寸稳定性与抗冲击性能；室内恒温产线可选用陶瓷涂层铝合金板材，降低成本；高精度计量级标定选用殷钢或微晶玻璃基材。

尺寸匹配：根据传感器视场与工作距离选择合适规格，车载环视系统标定常用1.5m×2m标准尺寸，远距离前视雷达标定可选用2m×3m规格，超大型商用车标定可采用多板拼接方案。

功能配置：自动化产线标定选用带编码图案与定位标记的标定板，适配自动标定算法；外场测试场景选用带滑轮与快速锁止结构的支架系统，提升部署效率。

2、配套辅助工具配置

大凡光学可提供全链路配套工具：雷达反射率板覆盖10%/50%/90%多档反射率，用于校准激光雷达测距灵敏度与点云强度响应；主动补光系统适配弱光环境、地下车库等场景，保障视觉特征成像对比度稳定；标定质控软件可自动完成特征提取、参数解算与精度报告生成，适配产线自动化标定流程。

五、选型核心考量因素

环境波动场景优先考量热稳定性：铝合金基材纸面精度表现较好，但热膨胀系数达23×10⁻⁶/℃，户外温差5℃即可产生可测量的尺寸偏差；碳纤维、熔融石英等低热膨胀系数的基材，更适配环境温度波动较大的外场场景。

自动化产线优先选用编码式图案：传统棋盘格图案对遮挡敏感，易出现方向匹配歧义；AprilTag编码阵列每个标签具备唯一ID，部分遮挡状态下仍可正常识别，可显著提升产线自动化标定的鲁棒性与执行效率。

大视场场景优先选择单块非拼接方案：拼接工艺会引入额外的拼接误差，单块一体成型的标定板全局精度一致性更优。当前大凡光学单块最大幅面可达3m×5m，可充分满足大视场标定需求。

激光侧精度取决于圆孔加工工艺：激光特征的提取精度高度依赖圆孔的边缘光滑度与圆度，应优先选用CNC精雕或光刻工艺制作的产品，规避冲压、手工开孔带来的边缘毛刺与尺寸偏差。
