做三维扫描与逆向工程的朋友，多少都踩过精度的坑：升级了高配扫描设备，测出来的尺寸总差几微米对不上；多视角拼出的模型，拼接处总有肉眼可见的台阶；车间里换个时段标定，结果就出现明显波动。其实很多时候问题不在扫描头本身，而是作为“空间基准”的标定板没选对、没用好。

结构光扫描系统的三维重建精度，从根源上依赖标定基准的准确性。标定板就像三维视觉的“空间标尺”，平面标定只能校正二维成像畸变，深度方向的系统误差、多视角的坐标错位，都要靠三维结构的标定板来完成精准校准。大凡光学覆盖多面体标定板（阶梯式立体标定板）、三维立体标定板、主动光源标定系列等全品类方案，以微米级空间精度为结构光扫描、逆向工程提供可靠的基准支撑。

一、结构光扫描的精度瓶颈：为什么标定是绕不开的环节

结构光三维重建依靠投射光栅图案、解析视差还原空间坐标，整个链路涉及相机成像畸变、深度映射偏差、多视角坐标对齐等多个环节，任何一处基准偏差都会直接拉低最终重建精度。

1、平面标定的深度维度天然缺失

传统平面标定板仅能完成相机径向、切向畸变的二维校正，无法对Z轴（深度方向）的系统误差提供定量约束。这就会出现“近距离测量精准、远距离偏差放大”的问题，全量程尺寸一致性差，逆向建模的整体尺寸失真，无法满足工业级精度要求。

2、多视角拼接的全局坐标错位

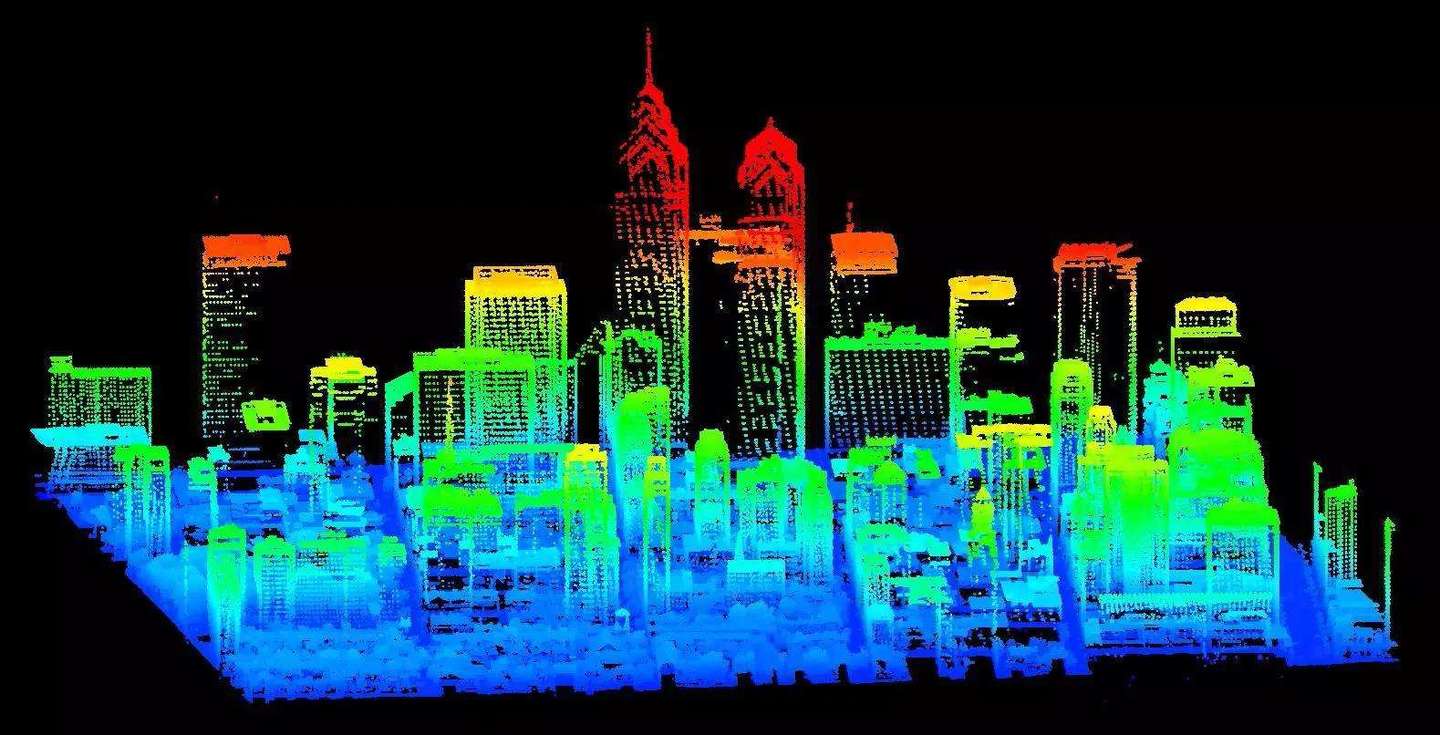

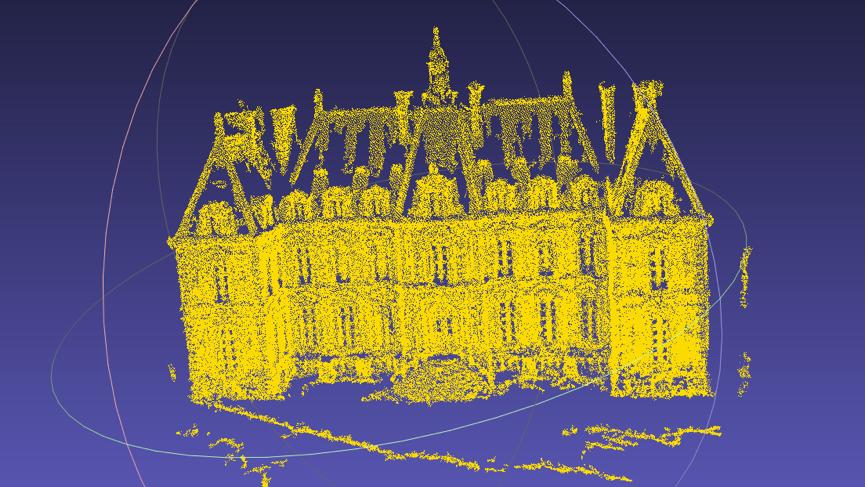

复杂工件逆向扫描、大场景三维重建往往需要多相机阵列或多视角采集。如果各视角没有统一的世界坐标系，拼接处极易出现台阶、错位、重影，不仅增加后处理修模的工作量，还会导致整体模型精度不可控。

3、复杂环境下的标定结果波动

工业现场、外场扫描的环境光照多变，传统被动式标定板依赖外部照明，特征对比度随环境光变化而波动，每次标定结果离散度大。尤其产线在线检测场景，标定结果的不稳定会直接导致批量检测数据一致性差。

二、标定板的三大核心作用，筑牢三维重建精度底座

针对结构光系统的精度痛点，三维标定体系从深度校准、坐标统一、环境适配三个维度补全短板，是系统从“能成像”到“测精准”的核心支撑。

1、深度维度专项校准，补齐全量程精度短板

三维立体标定板采用多平面立体结构，在不同深度平面布设高精度已知坐标特征阵列，相当于为视觉系统搭建了一套多层级的空间坐标参照体系。大凡光学阶梯式标定板单级深度控制精度可达±2~5μm，平面特征位置精度最高±1μm。扫描系统采集单组或少量图像，即可获取全深度量程的特征数据，算法通过拟合三维物理坐标与像素坐标的映射关系，求解深度畸变系数与视差-深度转换参数，最终实现近、中、远全物距的测量一致性，从根源解决深度方向的精度漂移。

2、多视角全局坐标统一，实现无缝拼接

多面体标定板采用正立方体、正八面体等一体化几何结构，每个面均布高精度标定特征，依托各面之间固定的几何夹角关系，单次拍摄即可获取多个不同角度的空间特征。相较于反复移动平面标定板的方式，它能快速建立多相机之间的空间坐标转换关系，一次性完成全局位姿解算，大幅降低拼接误差。产品采用五轴CNC一体精密加工，空间位置重复性≤2μm，面间夹角公差控制精准，是多目扫描系统、多视角逆向重建的核心校准工具。

3、主动式匀光照明，复杂环境标定更稳定

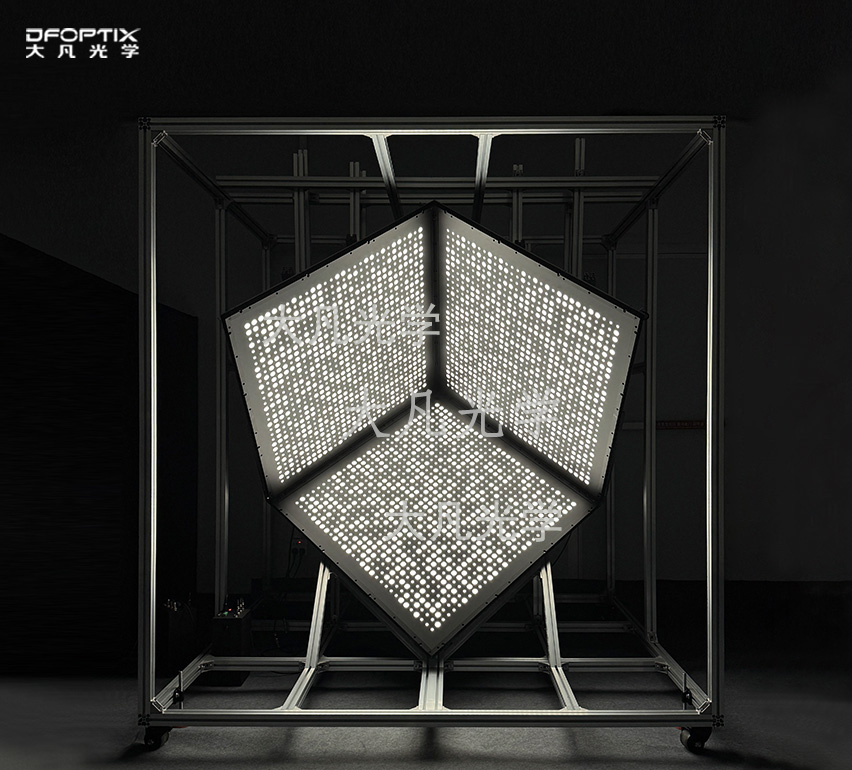

大凡光学带光源三维标定板，通过自主研发在各深度平面集成独立LED匀光照明系统，实现光照均匀度≥95%，支持0-100%亮度无级调节，可适配可见光与近红外多类波段。主动光源彻底摆脱了环境光对标定过程的干扰，即使在车间杂光、逆光低光等非受控环境下，标定特征也能保持稳定的高对比度，标定结果重复性较被动式方案提升30%以上，非常适配产线在线3D检测、工业现场逆向扫描等场景。

三、精度控制的核心：选对标定板是第一步

标定板的精度不是单一指标决定的，基材、特征类型、结构设计都会影响最终标定效果，按需选型才能实现精度与成本的最优平衡。

1、基材决定长期精度稳定性

基材的热膨胀系数直接决定了温度波动下的尺寸稳定性，是选型的核心指标：

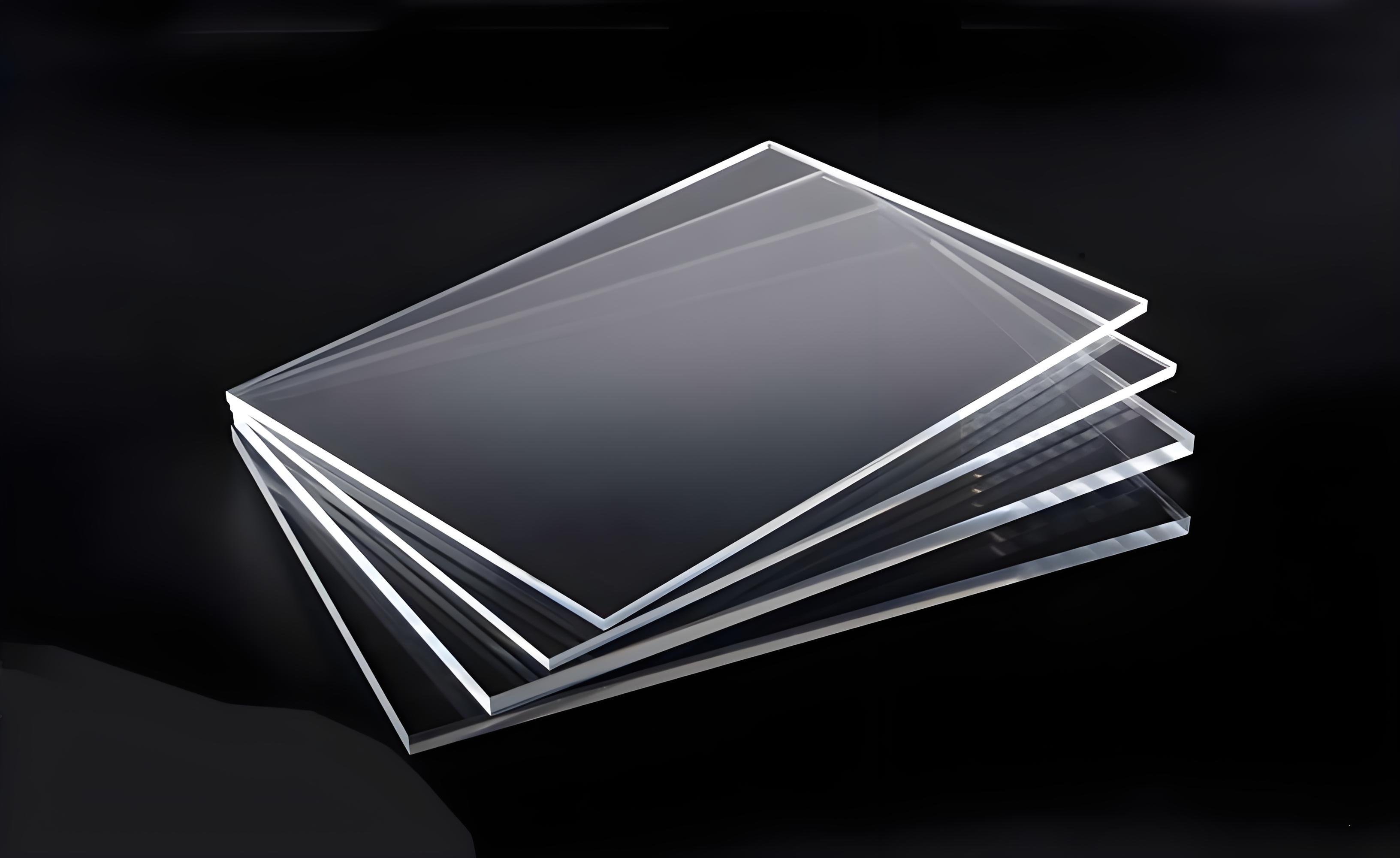

计量级高精度场景：优先选用微晶玻璃或殷钢基材，热膨胀系数低至0.5×10⁻⁶/℃，温变环境下形变量可忽略，长期精度保持性最优，适配实验室三维扫描仪校准、精密逆向工程等场景；

常规工业现场场景：6061铝合金基材性价比突出，加工性能优异，可制作复杂立体结构，兼顾精度与结构强度，适配车间常规扫描、在线检测标定；

户外/腐蚀环境场景：304/316不锈钢基材耐磨抗腐蚀，使用寿命更长，适配外场大场景重建、恶劣工业环境下的长期固定工位。

2、特征类型匹配场景需求

不同特征图案的适配场景各有侧重，精准匹配才能发挥最优标定效果：

高精度三维重建/尺寸测量：首选圆点阵列特征，依托透视变换下的圆心不变性，亚像素提取精度更高，深度测算分辨率更优；

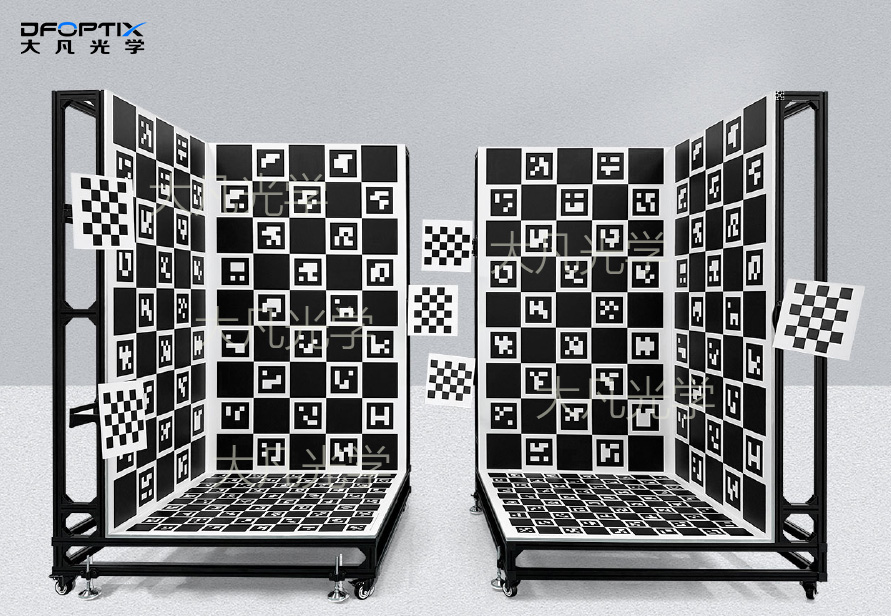

快速标定/复杂遮挡场景：选用AprilTag编码阵列，每个标签具备唯一ID，部分遮挡下仍可稳定识别，单帧即可完成位姿解算，标定效率提升显著；

通用常规标定场景：棋盘格特征兼容性最强，适配绝大多数主流算法，通用性与成本平衡最优。

3、场景适配结构选型

小视场精密测量选阶梯式微结构，深度层级密、单级精度高；

大视场摄影测量选金字塔式结构，覆盖范围广，全局坐标建立更高效；

多目相机系统选多面体结构，一次性完成全局位姿校准，拼接精度更高；

低光照/在线产线场景必须搭配主动光源款，彻底规避环境光干扰。

四、典型场景选型参考

结合结构光扫描与逆向工程，大凡光学可提供多种应用场景方案：

结语

结构光三维重建与逆向工程的精度上限，从来不只取决于扫描硬件的参数堆砌，标定基准的可靠性才是底层支撑。从深度方向的精准校准，到多视角的全局坐标统一，再到复杂环境下的稳定表现，标定板始终扮演着“空间精度锚点”的关键角色。
