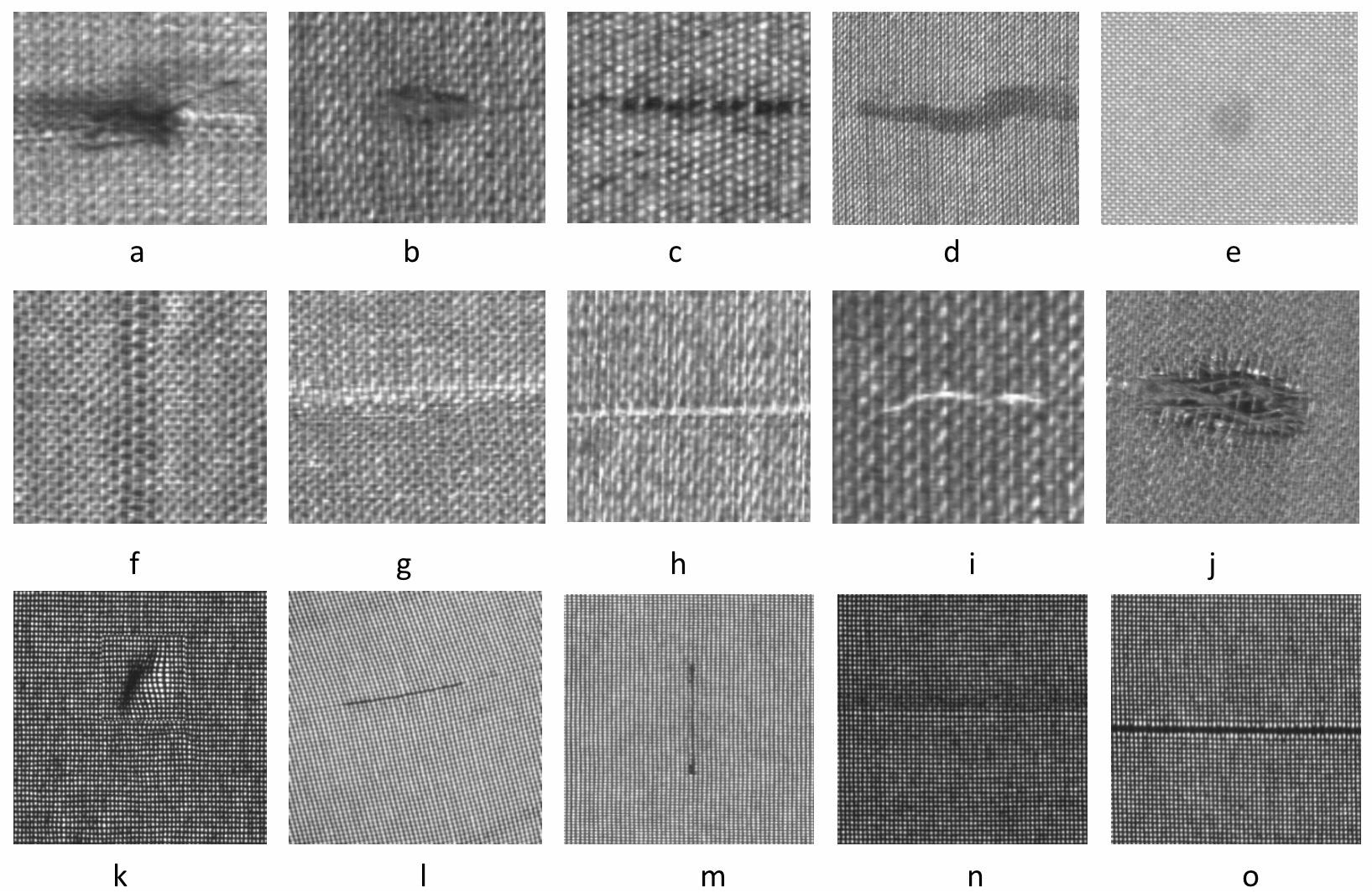

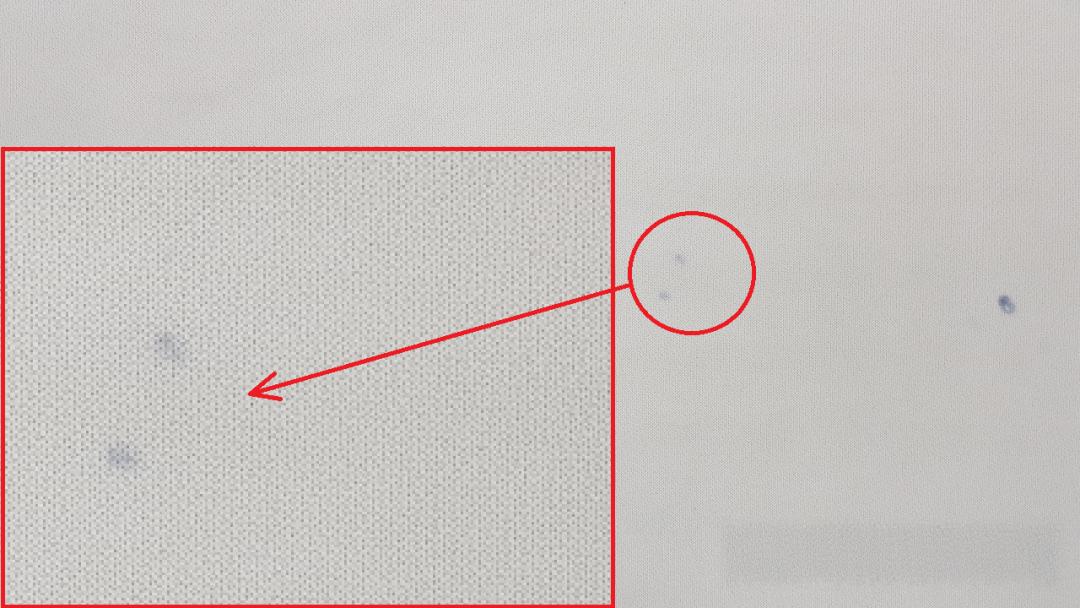

做纺织的朋友都懂：宽幅面料质检是眼力与体力的双重考验。坯布、家纺布、工业用布幅宽动辄2~4米，断纱、破洞、纬斜、色差、异纤这类缺陷藏在纹理中，人工目检效率低、漏检率高，也无法精准量化缺陷尺寸；部署纺织智能机器视觉检测系统后，又常出现边角缺陷测不准、拼接处缺陷断裂、尺寸偏差波动大的问题。

当前行业主流的解决方案是部署纺织智能机器视觉检测系统，而受限于单台相机的成像幅宽，宽幅面料检测几乎都采用多台线阵/面阵相机并排拼接成像的架构——少则3~5台，多则8台以上相机协同工作，才能完整覆盖整幅面料。但很多厂家会遇到共性问题：单台相机检测精度达标，拼接后整幅检测却出现边角缺陷测不准、接缝处缺陷断裂错位、尺寸偏差波动大的情况。

很多人第一反应是相机清晰度不够或算法能力不足，然而核心问题往往出在多相机系统的标定环节。一块印着规则图案的标定板，就是宽幅多相机检测系统的“隐形精度标尺”，是打通多相机坐标、校正成像畸变、实现缺陷精准量化的核心基准，选得对、用得好，整套检测系统的准确率与稳定性能上一个大台阶。

一、为什么纺织检测设备上的需要进行标定

纺织面料检测的三大行业特性，决定了多相机架构是必然选择，也对标定精度提出了严苛要求，让标定板成为检测系统必不可少的基础工具。

第一是幅宽大、拼接多。常规家纺坯布幅宽1.8~2.8米，土工布、窗帘布等品类可达4~6米，单台相机无法覆盖全幅，通常由3~8台线阵或面阵相机并排拼接成像。若缺少统一的物理坐标基准，相机间接缝处易出现错位、重影，落在拼接区的缺陷会出现漏检或尺寸翻倍的问题。

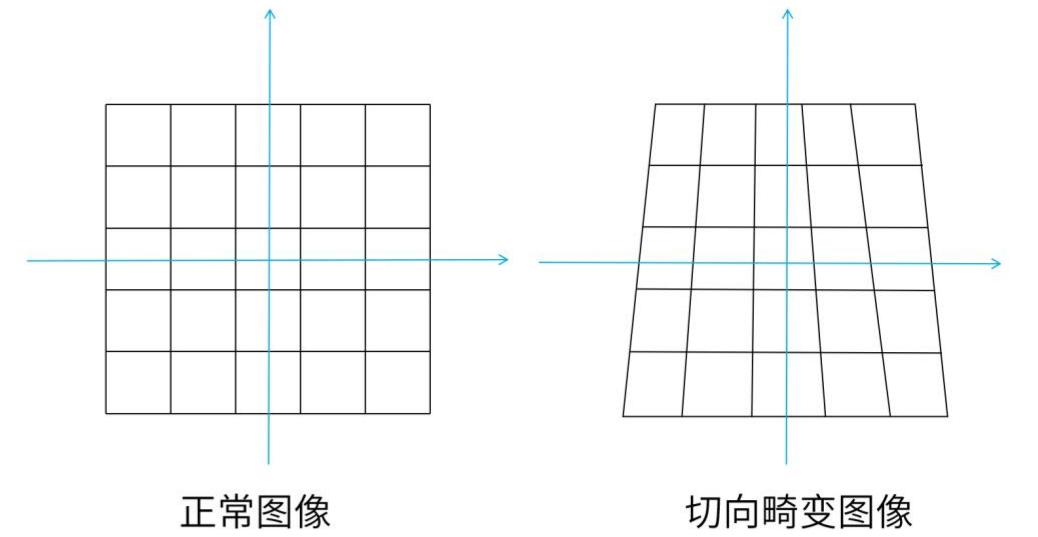

第二是畸变影响大。宽幅检测多采用广角镜头、线阵镜头，画面边缘普遍存在枕形、桶形畸变，直观表现为平直的丝绺成像后出现弯曲，导致边角处的缺陷尺寸、角度测算严重失真，纬斜、破洞等关键指标无法准确测量。

第三是缺陷量化要求高。纺织行业对疵点评等有明确标准，破洞面积、断纱长度直接决定产品等级，需要毫米级甚至亚毫米级的精准测量。未经精准标定的视觉系统，无法建立像素与物理尺寸的对应关系，缺陷大小只能估算，质检评级缺乏数据支撑。

标定板的核心作用，就是为整套视觉系统定度量衡、统一坐标系、校正光学畸变：通过提供已知物理尺寸的高精度特征图案，帮助算法建立像素坐标与真实物理坐标的精准映射，从根源解决畸变、拼接、尺度三类误差。大凡光学覆盖玻璃、陶瓷、碳纤维、菲林等全基材标定板产品，可完整适配纺织检测从常规精度到高精度、从窄幅到超宽幅的全部场景需求。

二、标定板怎么给纺织检测“定标尺”？核心原理解析

标定板本质是视觉系统的标准刻度尺与坐标基准图，依托精密加工的图案特征，通过成熟的视觉标定算法完成三层校准，过程严谨可复现。

1、畸变校正：修正成像变形，还原面料平整形态

镜头光学特性决定了画面边缘必然存在畸变，宽幅场景下边缘畸变更为明显。标定板上均匀排布的棋盘格角点、圆点阵列具备已知的标准物理坐标，相机拍摄后，算法通过提取亚像素级的特征坐标，对比理论位置与实际成像位置的偏差，计算出镜头的畸变系数，后续成像时反向修正，让整幅面料的成像保持平整，边角处的丝绺、缺陷不再变形失真。

2、尺度校准：建立像素当量，实现缺陷尺寸量化

未经标定的视觉系统只能获取缺陷的像素占比，无法换算为实际物理尺寸。标定板的方格边长、圆点直径均为精密加工的已知尺寸，算法通过匹配像素距离与物理距离的比例关系，得到精准的像素当量。后续检测中，系统可直接输出缺陷的实际长度、面积、直径，数据完全匹配纺织行业的疵点评级标准。

以大凡光学高精度玻璃标定板为例，采用光刻镀铬工艺制作，特征位置精度可达±1μm，校准后0.5mm的细断纱也能被精准识别尺寸，避免小缺陷判大、大缺陷判小的误差。

3、拼接校准：统一多机坐标，消除接缝检测盲区

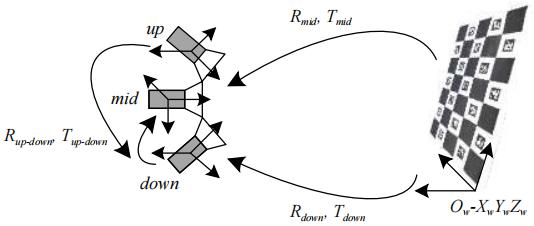

多相机宽幅检测中，每台相机有独立的像素坐标系，直接拼接必然出现坐标错位。使用覆盖全幅宽的大尺寸标定板后，所有相机同时拍摄同一块基准板，通过公共区域的特征点完成坐标配准，即可将多台相机的坐标系统一到同一个世界坐标系下，拼接处误差可控制在像素级。即便缺陷刚好跨在两台相机中间，也能被完整识别、精准测量，不会出现一分为二的漏检问题。

四、不同纺织检测场景，标定板选型指南

结合纺织行业的细分场景，对应不同基材、图案、精度的可根据不同场景进行产品挑选。

1、常规宽幅坯布/家纺布检测

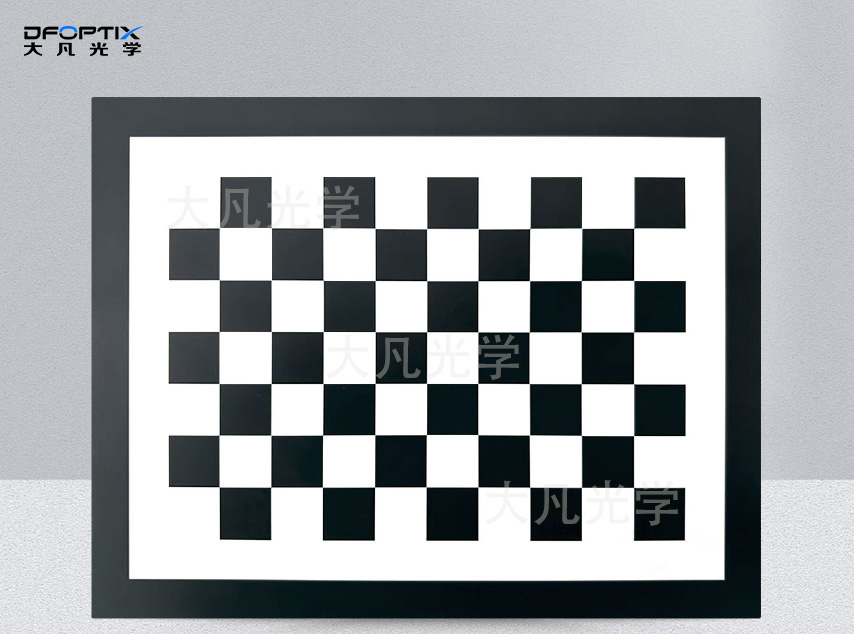

推荐大凡光学大尺寸棋盘格/圆点标定板，可选碳纤维或6061铝合金基材。这类场景幅宽2~3米，精度要求0.1~0.5mm，兼顾安装便捷性与长期稳定性。碳纤维款热膨胀系数2~5×10⁻⁶/℃，加工精度±15~30μm，最大可做3m×5m整板无拼接，重量轻、抗变形能力强，适配固定工位与临时标定；铝合金款成本更优，支持无限拼接拓展，可定制安装结构，适合室内恒温产线。

2、高精度精细面料检测（丝绸、无纺布、医用纱布）

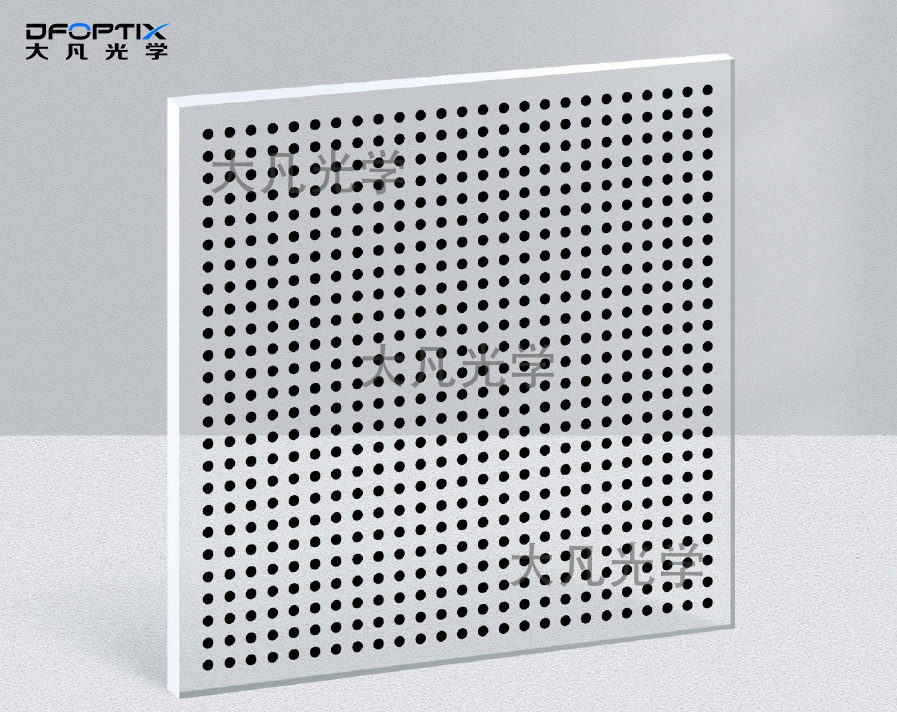

推荐大凡光学高精度玻璃基底圆点标定板，采用光刻镀铬工艺。针对0.1mm级微小缺陷检测需求，苏打玻璃款特征精度±1μm，最小线宽1μm，热膨胀系数＜8.0×10⁻⁷/K，性价比突出；熔融石英款热膨胀系数低至5.0×10⁻⁷/K，温变形变极小，最小线宽0.55μm，适配恒温计量级与高倍率显微检测场景。圆点阵列亚像素识别精度更优，保障微小缺陷测量准确性。

3、超宽幅多相机拼接检测（土工布、篷布、宽幅窗帘）

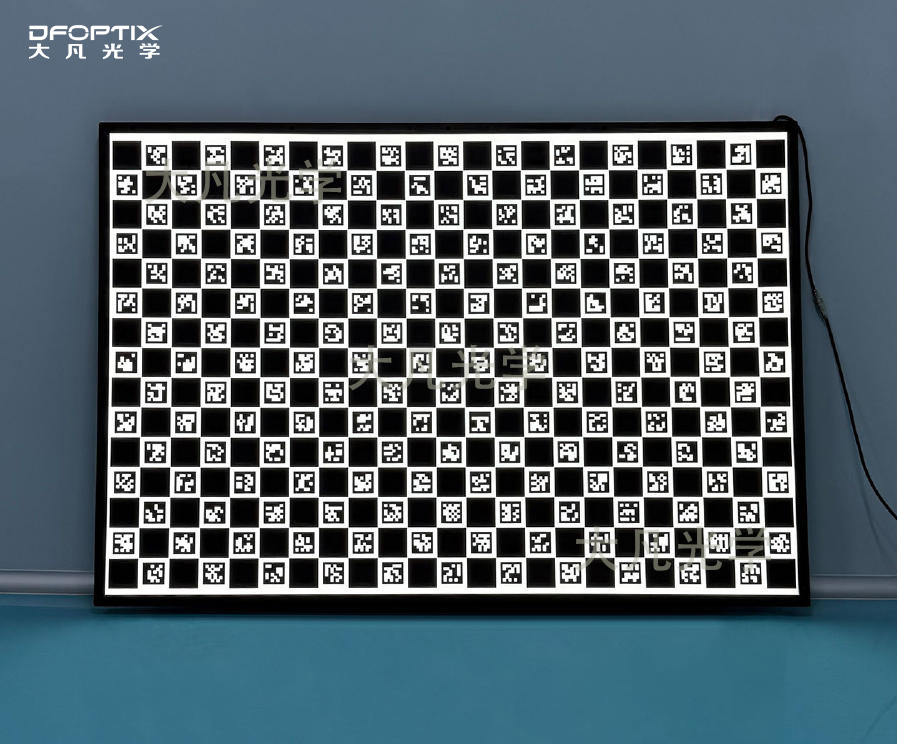

推荐大凡光学带AprilTag编码大尺寸标定板，或带中心定位标记棋盘格标定板。针对4米以上多相机拼接场景，AprilTag标签具备全局唯一ID，抗遮挡、大角度下识别稳定，可快速完成多相机全局坐标统一，拼接效率提升60%以上。优先搭配碳纤维基材，单块最大3m×5m整板成型，支持多板无缝拼接；可配套可调节铝型材支架，适配不同安装高度的检测线。

4、多机台巡检/临时快速校准

推荐大凡光学高精度菲林标定板。适配多线巡回校准场景，采用Kodak、Agfa进口菲林基材，厚度仅0.18mm，线宽误差1~2μm，最高分辨率50800dpi，最大单张1680×3500mm无拼接；可卷曲收纳、便携性强，完全满足常规精度复校需求，成本远低于刚性基材。可选钢化玻璃复合款，兼顾轻量化与平整度，适配高频巡检。

5、高反光面料/强光车间场景

推荐大凡光学哑光陶瓷涂层标定板，或带光源背透式玻璃标定板。哑光陶瓷款以氧化锆氧化铝为基底，反射率＜12.88%@550nm，洛氏硬度≥80HRA，耐磨抗腐蚀，可有效抑制环境反光；带光源款集成匀光面光源，照明均匀度≥95%，色温亮度可调，背光成像边缘锐利，不受杂光干扰，标定重复性更优，适配高精度低光照场景。

四、纺织厂标定常见误区

1、基准误差：普通尺子当标定板，缺陷检测无从谈起

不少厂家用钢尺、印刷海报代替专业标定板，这类“基准”本身误差就有零点几毫米甚至几毫米，校准后的系统检测误差只会被放大，测出来的缺陷尺寸完全没有参考价值。工业检测必须选用精密加工、精度可溯源的专业标定板。

2、视场覆盖：小标定板校准宽产线，边缘畸变无人管

用几十厘米的小标定板校准几米宽的产线，是非常常见的误区。小标定板只能覆盖视场中心，边缘畸变完全没法校准，越往画面两边误差越大。宽幅检测一定要选择覆盖有效检测幅宽70%以上的大尺寸标定板，整幅精度才有保障。

3、校准周期：一劳永逸不现实，定期复校才是正解

车间温度季节变化、设备长期振动、镜头位置微调，都会导致系统精度漂移。建议常规产线每月做一次复校，换季温差大时增加校准频次；高精度检测线建议每两周校验一次，确保检测结果始终稳定可靠。

4、工艺选择：低价标定板省的是眼前，丢的是精度

印刷款标定板价格低，但图案边缘模糊、易磨损，亚像素识别精度差，用两三个月就精度下降。优先选择光刻工艺的标定板，图案边缘锐利无毛边，涂层附着力强，长期使用不脱落，综合使用成本反而更低。
