如今360全景行车记录仪早已从高端车型的专属配置，变成了很多新车的标配功能。窄路会车时看清轮边距离、地库泊车时避开低矮障碍物、雨天盲区规避突发状况，全景相机带来的画面实实在在降低了行车刮蹭风险。但不少车主也遇到过这样的体验：画面里的车道线边缘弯弯曲曲，拼接缝处的路牌、栏杆出现断裂重影，屏幕显示的距离和实际路况总有偏差。这些体验短板，很多时候并不是算法能力不足，而是标定环节的精度没有跟上。

360全景系统通常依靠前后左右4颗超广角鱼眼相机实现全域覆盖，单颗相机视场角普遍超过180°，才能在有限的安装距离下拍全车身四周。大视场带来便利的同时，也带来了两个绕不开的技术难题：一是鱼眼镜头固有的严重径向畸变，二是多相机之间坐标系不统一导致的拼接错位。想要得到真实、清晰、无缝的全景画面，高精度标定是必不可少的核心环节。

一、360全景成像的两大核心标定难题

看似流畅自然的全景画面，背后是畸变校正与图像拼接两道核心工序的共同作用，任何一环精度不足，都会直接影响最终的显示效果与实用性。

1、鱼眼镜头带来的固有径向畸变

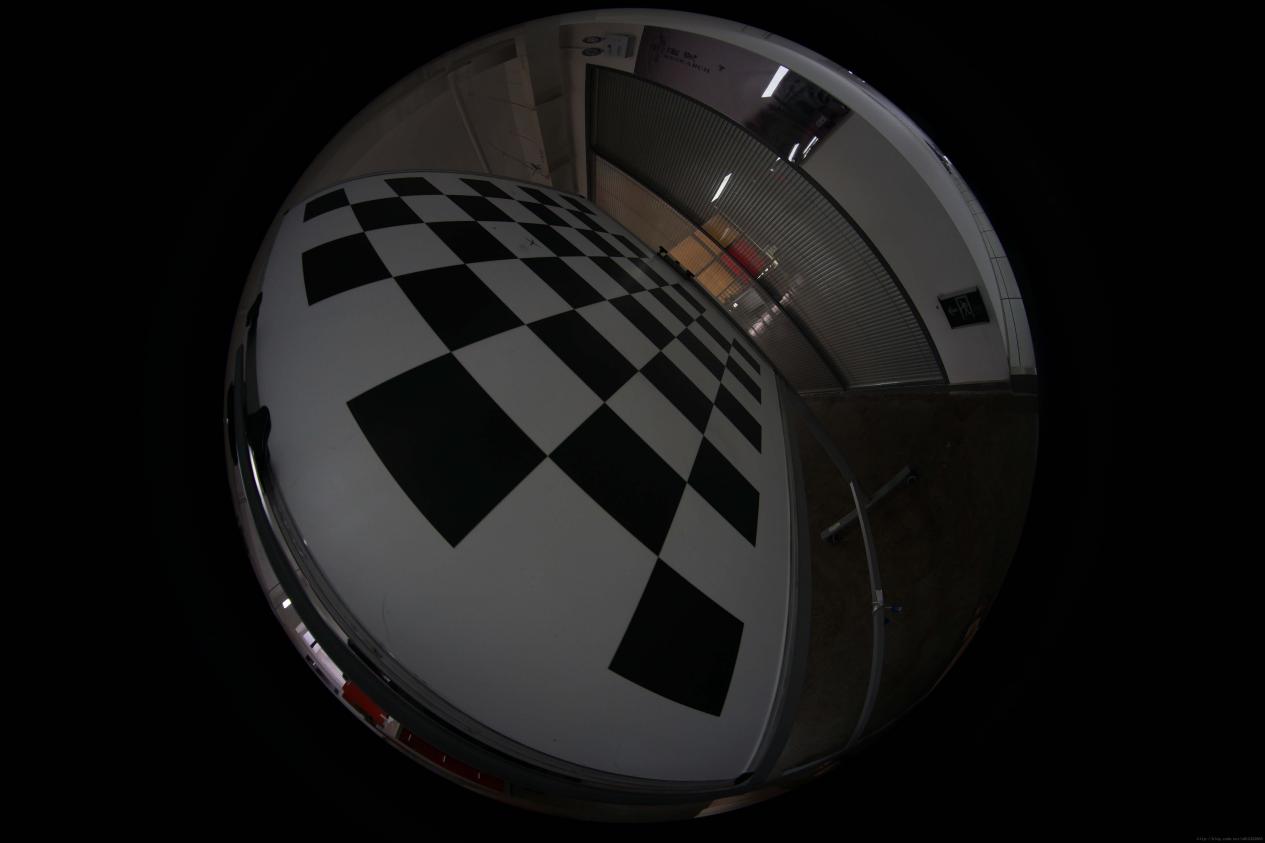

和普通行车记录仪的针孔镜头不同，鱼眼镜头通过多组光学镜片，将超大视场的光线压缩到小小的图像传感器上，这个过程会产生明显的桶形畸变——现实里笔直的车道线、路沿，到了画面边缘就会变成弧形。如果不做精准校正直接使用，不仅画面观感差，更会严重干扰驾驶员对距离、大小的判断，反而容易引发误判。

畸变校正的精准度，完全依赖标定过程中采集的特征数据是否准确。只有用已知高精度物理坐标的标定板作为基准，才能拟合出贴合镜头真实特性的畸变模型，把弯曲的画面还原成符合真实几何关系的图像。

2、多相机拼接的坐标错位问题

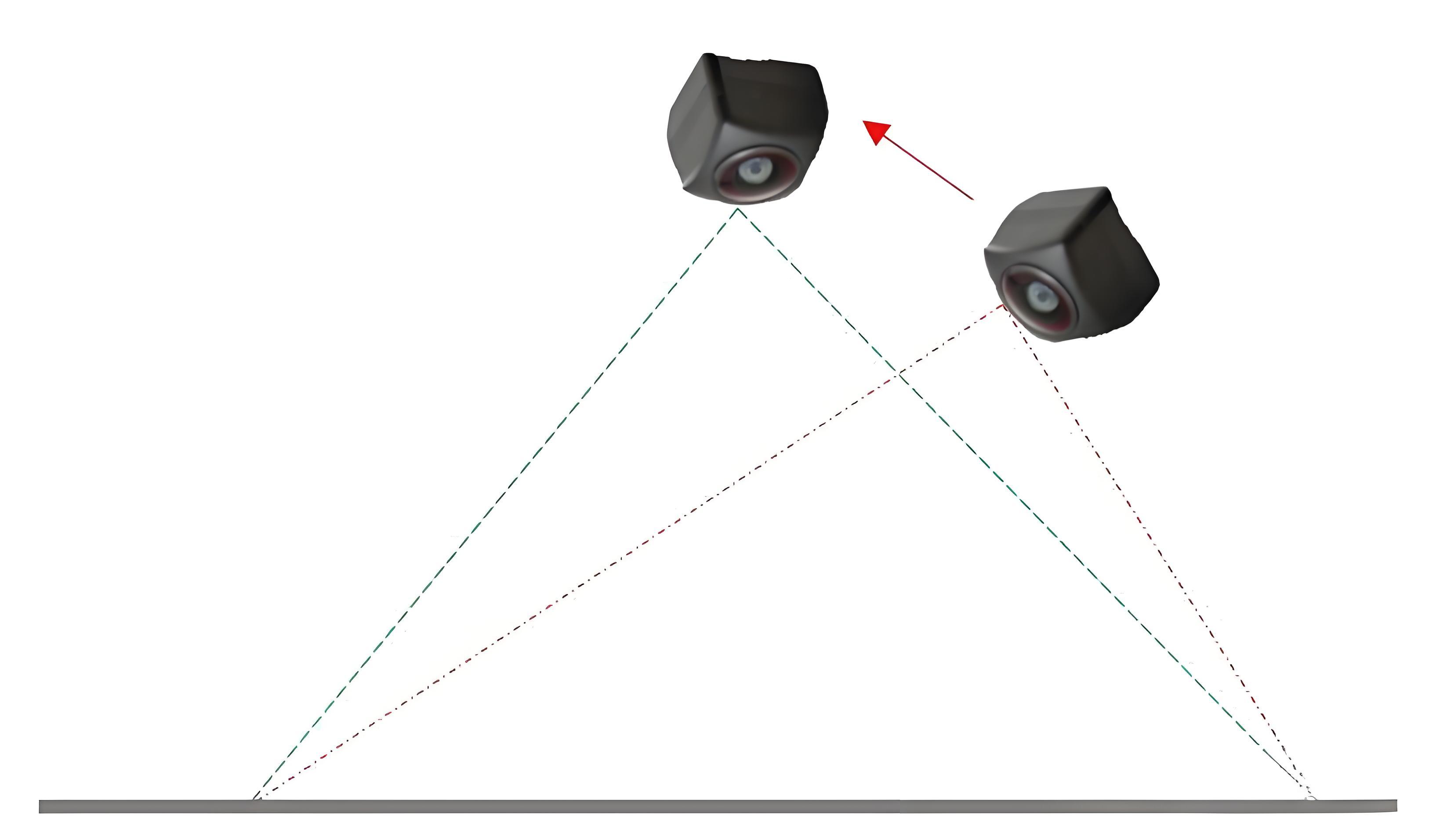

每颗鱼眼相机都安装在车身的不同位置，各自拥有独立的成像坐标系。相邻相机的画面存在重叠区域，如果没有统一的世界坐标基准，同一个障碍物在两颗相机的画面里，会被映射到不同的空间位置。最终拼接在一起时，就会出现物体断裂、重影、车道线错位的现象，也就是大家常说的“拼接缝对不齐”。

要解决这个问题，不能靠单台相机分别标定再简单拼接，那样会产生严重的误差累积。需要通过统一的标定基准，让所有相机的坐标都对齐到同一个世界坐标系下，再通过全局优化算法最小化整体拼接误差，才能实现真正的无缝衔接。

二、标定的底层逻辑：从单相机校正到全局坐标统一

一套完整的360全景标定分为内参标定和外参联合标定两步，前者解决单相机的畸变问题，后者解决多相机的坐标统一问题。

1、内参标定

内参标定的核心，是求解相机的焦距、主点坐标以及多级畸变系数。行业内针对车载鱼眼相机普遍采用等距投影模型，搭配Kannala-Brandt多项式畸变模型来描述不同视场角的畸变程度。标定过程中，算法通过提取标定板上特征点的像素坐标，结合其已知的物理坐标，拟合出最贴合镜头真实特性的参数。这一步里，标定板的特征精度就是整套系统的精度上限——图案边缘越锐利、位置精度越高，亚像素提取就越准确，校正后的画面就越接近真实几何关系。

2、外参标定

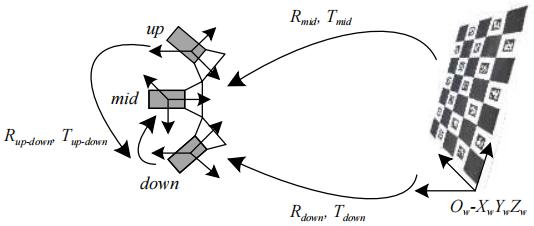

外参联合标定则是求解所有相机相对于统一世界坐标系的旋转与平移矩阵。主流方案是搭建全局标定场，让所有相机同时拍摄同一块带公共特征的标定板，利用重叠区域的公共特征建立位姿约束，再通过光束平差法做全局优化，同步求解所有相机的外参，最大程度减少误差累积。要实现高精度拼接，标定特征不仅要覆盖足够的重叠区域，还要具备唯一标识性，避免大畸变场景下出现匹配错误。

三、全场景标定产品方案：从研发到售后精准匹配

不同场景对360全景标定的需求差异很大，研发阶段追求极致精度，量产阶段看重效率与稳定性，售后场景更在意便携性与成本。大凡光学对应形成了三套成熟的产品方案，可按需精准匹配。

1、研发定型场景：棋盘格标定板+带光源标定箱

在算法研发、镜头选型与性能验证阶段，需要可溯源的高精度基准来保障标定结果的可靠性。

大凡光学玻璃基底棋盘格标定板采用光刻镀铬工艺制作，特征精度可达±1μm，图案边缘锐利无毛刺，能够提供极高精度的角点特征，非常适合鱼眼相机内参标定与畸变模型验证，从源头把控校正精度。

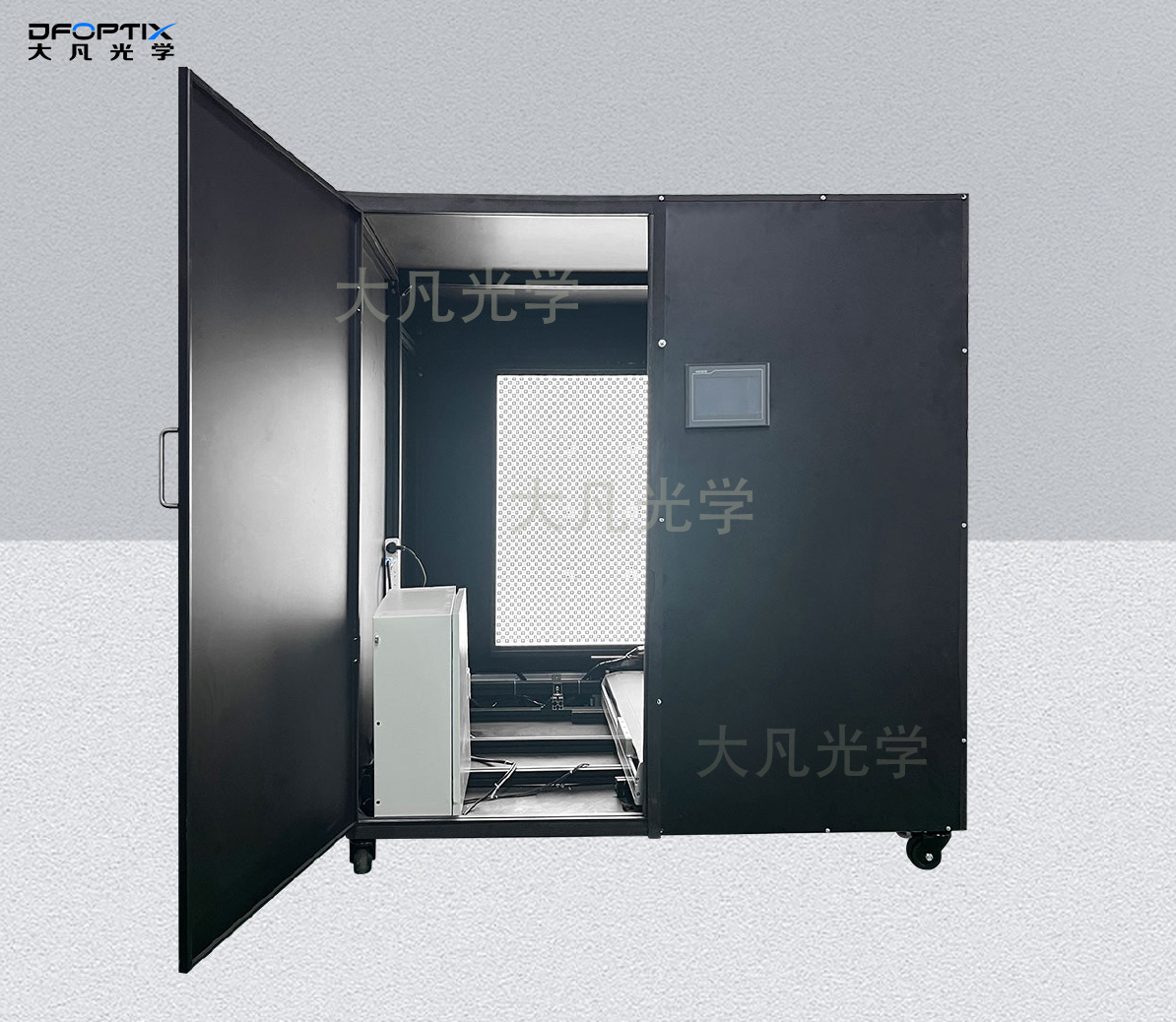

搭配大凡光学带光源标定箱使用效果更佳，内置匀光系统照明均匀度≥95%，可以完全屏蔽环境杂光的干扰，保证鱼眼画面边缘区域的特征也能清晰成像，让标定数据更稳定、重复性更高，是实验室研发与精度测试的理想组合。

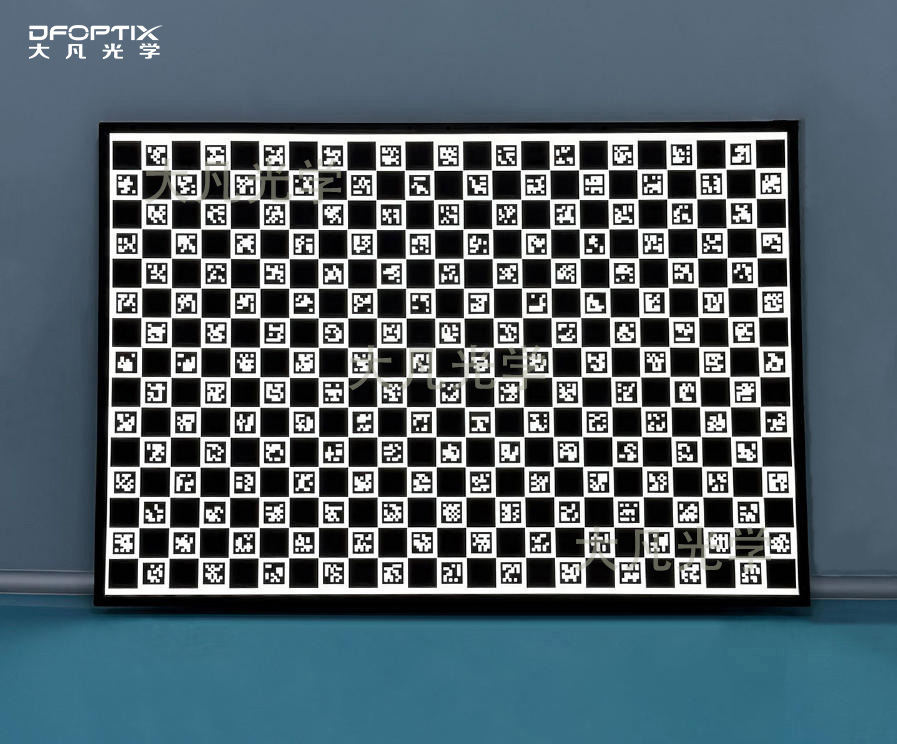

2、量产出厂场景：大尺寸AprilTag阵列标定板

整车量产线下线标定，既要保证足够的覆盖尺寸，又要适应车间温湿度波动的环境，同时还要满足产线节拍要求。

大凡光学碳纤维大尺寸标定板单块最大可做3m×5m，一体成型无拼接误差，能够完整覆盖整车四周的标定范围，避免多块拼接带来的累积误差。碳纤维基材热膨胀系数仅2~5×10⁻⁶/℃，车间温度小幅波动下尺寸稳定性优异，不会因为温漂影响标定精度；同时重量比玻璃材质轻70%以上，安装搬运都很便捷，抗冲击不易破损，非常适配产线高频使用的环境。

图案选用AprilTag阵列设计，每个标签都带有全局唯一ID，即使在鱼眼边缘大畸变、部分区域被车身遮挡的情况下，仍能稳定识别并匹配对应坐标。配合自动化标定程序，无需人工干预即可快速完成多相机全局坐标统一，有效提升产线的标定效率与下线合格率。

3、售后运维场景：光刻白膜标定板/标定菲林

售后维修、门店校准、上门服务等场景，对便携性和成本更敏感，同时也要满足基础的标定精度要求。大凡光学光刻白膜标定板与标定菲林都支持卷曲收纳，重量轻、携带方便，能够快速部署完成临时标定。

二者均采用高精度光刻工艺制作，图案精度远优于普通印刷标定板，完全可以满足售后运维场景的校正需求，部署灵活且成本可控，是服务端标定的高性价比选择。

四、工程化选型与维护建议

选对标定产品只是第一步，规范的使用与维护才能长期保持标定精度，几个实用的工程建议可供参考。

第一，大畸变场景优先选用编码式标定板。鱼眼镜头边缘畸变严重，传统棋盘格容易出现匹配歧义、识别失败的问题，AprilTag、ChArUco这类带唯一ID的编码标定板，识别鲁棒性更强，标定成功率更高。

第二，产线场景优先选高稳定性基材。车间难免有温度波动，铝合金、普通菲林的热膨胀系数较高，长期使用容易出现精度漂移，碳纤维、玻璃这类低热膨胀基材的长期稳定性更优。

第三，建立定期复校机制。车辆长期使用过程中，相机安装位置可能因为颠簸、震动发生微小偏移，导致标定参数失效。建议定期做全景精度校验，出现明显错位时及时重新标定，保证功能始终处于可用状态。

结语

360全景行车记录仪的体验上限，不仅取决于摄像头的像素高低，标定精度也是决定画面真实性与实用性的关键。从实验室的精度打磨，到量产线的高效下线，再到售后的便捷维护，每个环节都需要适配的标定工具作为支撑。
