相信做机器视觉项目的朋友，在“标定”过程中或多或少都遇到过这些问题：广角画面边缘的直线总有点弯，测出来的尺寸换个位置就飘，多相机拼接的接缝处总是对不齐。很多时候，我们第一反应是调算法、换光源，甚至反复调整安装位置。折腾一圈后才发现：问题未必出在算法本身，标定参数的准确性，往往才是影响视觉测量和几何校正效果的关键环节。

标定从来不是“拍几张标定板、跑一遍函数”的走流程操作。对于典型的相机标定而言，它的核心是利用已知几何尺寸和精度的标定基准，通过成像模型求解相机的关键参数，包括内参、畸变参数和外参。这三类参数分别描述了相机自身的成像特性、镜头畸变特性，以及相机与标定板或世界坐标系之间的空间关系，共同构成图像坐标与真实空间几何关系建立的基础，也是许多尺寸测量、空间定位和多相机拼接应用的重要基础。

今天就把这三类参数一次讲透，再结合大凡光学的标定产品，聊聊如何从标定工具端进一步保障标定结果的准确性与可靠性。

一、内参：相机的“固有光学刻度”

内参是相机出厂就自带的内部光学参数，描述的是镜头与图像传感器本身的成像特性，和相机装在哪里、朝哪个方向没有关系，相当于给相机这把“视觉尺子”刻上准确的刻度。

它主要包含两个核心维度：

• 一是焦距与像元尺寸，决定了画面的视场大小与整体比例。焦距参数不准，画面的整体尺寸比例就会失真，测出来的长度宽度都会成比例跑偏。

• 二是主点坐标，也就是镜头光轴与传感器的交点位置。主点偏移会让画面出现系统性的梯形偏移，边缘区域的比例误差尤其明显。

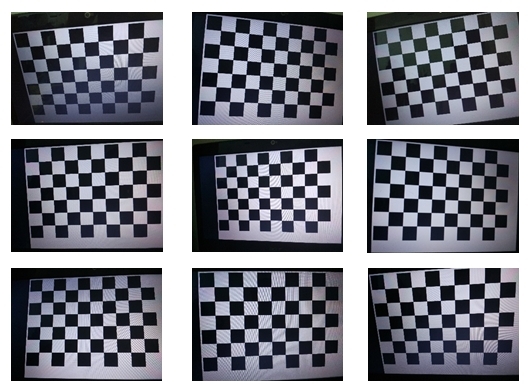

求解内参的经典方法是张正友平面标定法，通过拍摄不同姿态的标定板，提取角点坐标拟合出最优参数。这个过程里，标定板自身的特征精度就是内参的误差上限。大凡光学标准玻璃基底棋盘格标定板采用光刻镀铬工艺，特征精度可达±1μm，图案边缘锐利无毛刺，亚像素级角点提取的准确度远高于普通印刷款，能为内参求解提供可靠的几何基准，特别适合常规单双目相机的高精度标定。

二、畸变系数：还原画面真实几何的关键

很多人觉得“画面有点变形不影响用”，但到了尺寸测量、视觉检测场景，畸变就是直接影响结果的核心误差源。畸变本质是镜头光学设计与装配引入的成像偏差，主要分为径向畸变与切向畸变两类，通常会纳入内参体系单独优化。

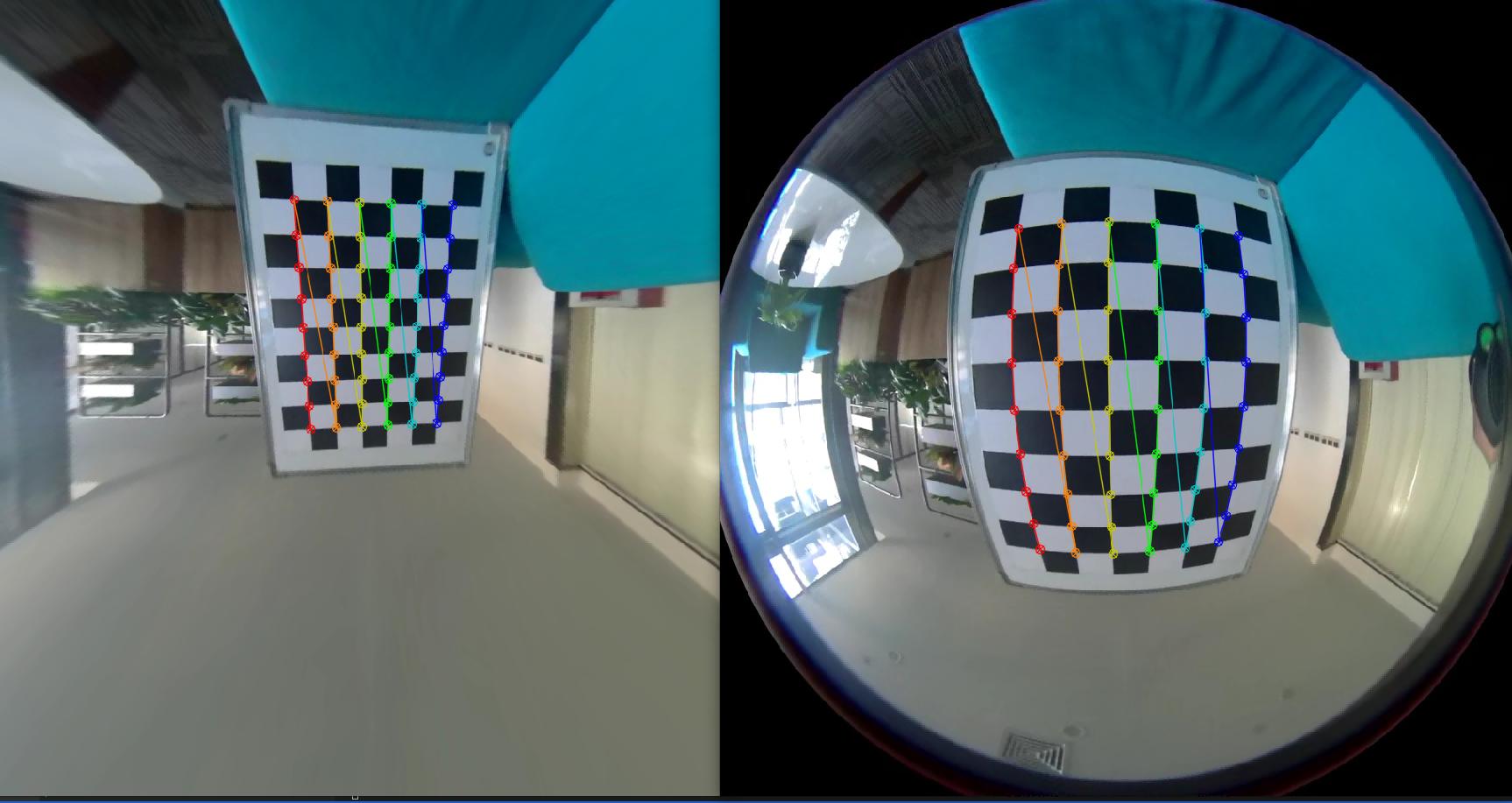

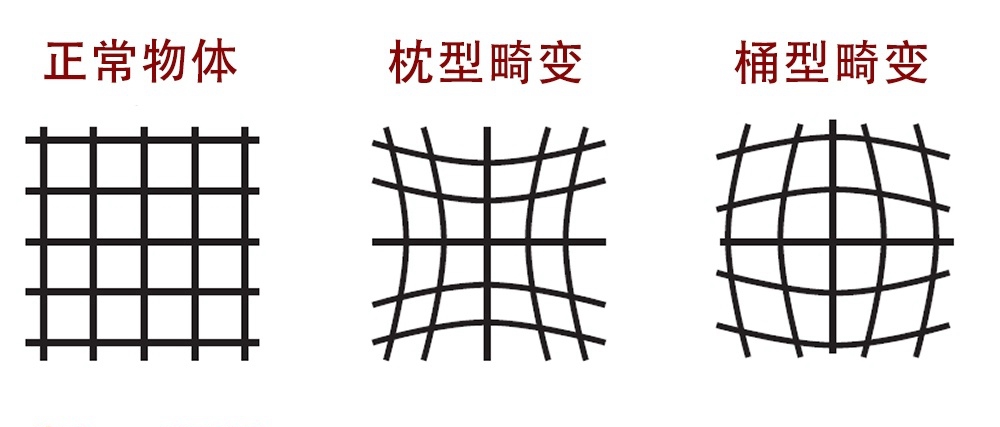

径向畸变是最常见的类型，广角、鱼眼镜头这类大视场设备表现尤其明显。画面中心区域畸变很小，越往边缘畸变越严重，原本笔直的车道线、工件边缘，到了画面四周就会弯成弧形。如果不做精准校正，边缘区域的尺寸测量误差会非常大。

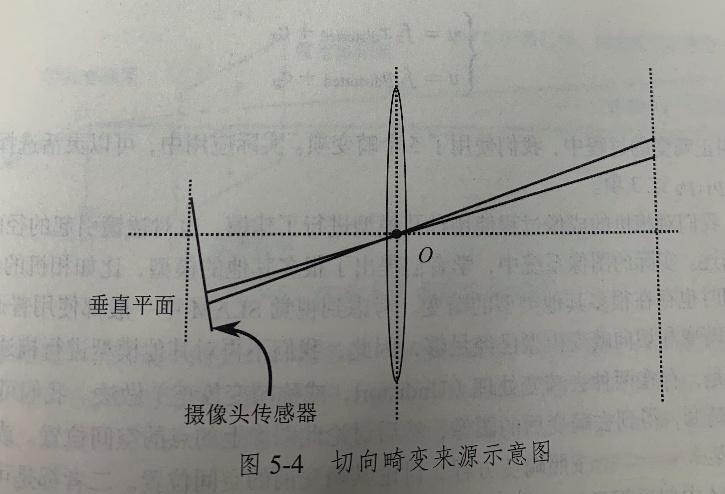

切向畸变则来自镜头与传感器安装不平行，会让整个画面出现梯形倾斜，整体几何关系失真。

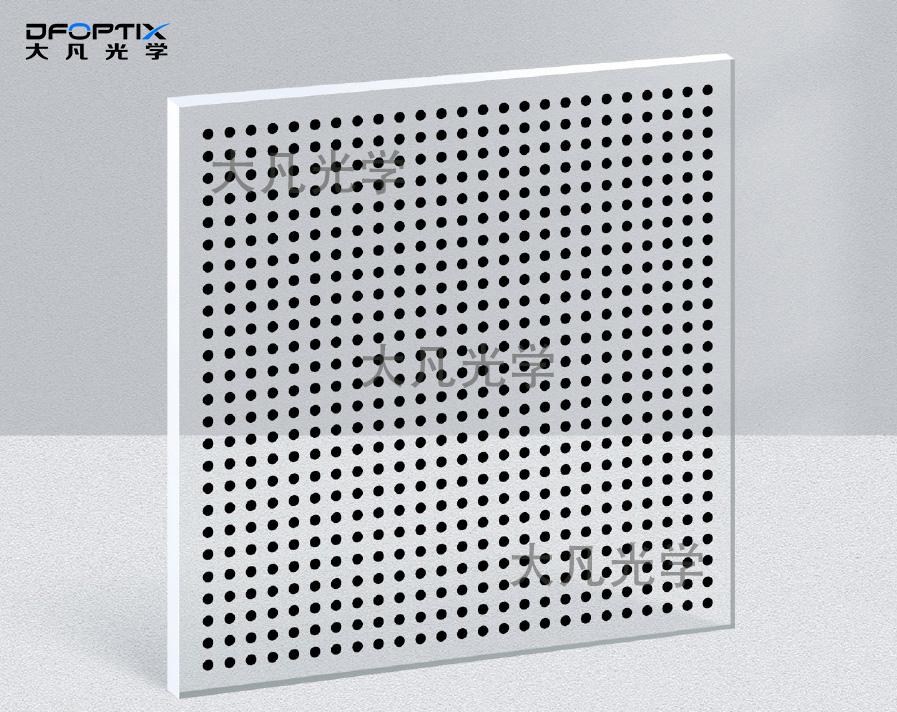

对于大视场、大畸变的场景，传统棋盘格标定板在边缘区域的角点容易漂移，畸变系数拟合精度会打折扣。大凡光学高精度圆点标定板就更适配这类场景：依托“透视变换下圆心位置不变”的数学特性，哪怕在大角度倾斜、大畸变的画面边缘，圆点中心的提取稳定性也优于棋盘格角点，能更精准地拟合出各级畸变系数，把弯曲的画面还原成符合真实几何关系的图像。

三、外参：多传感器协同的“空间坐标纽带”

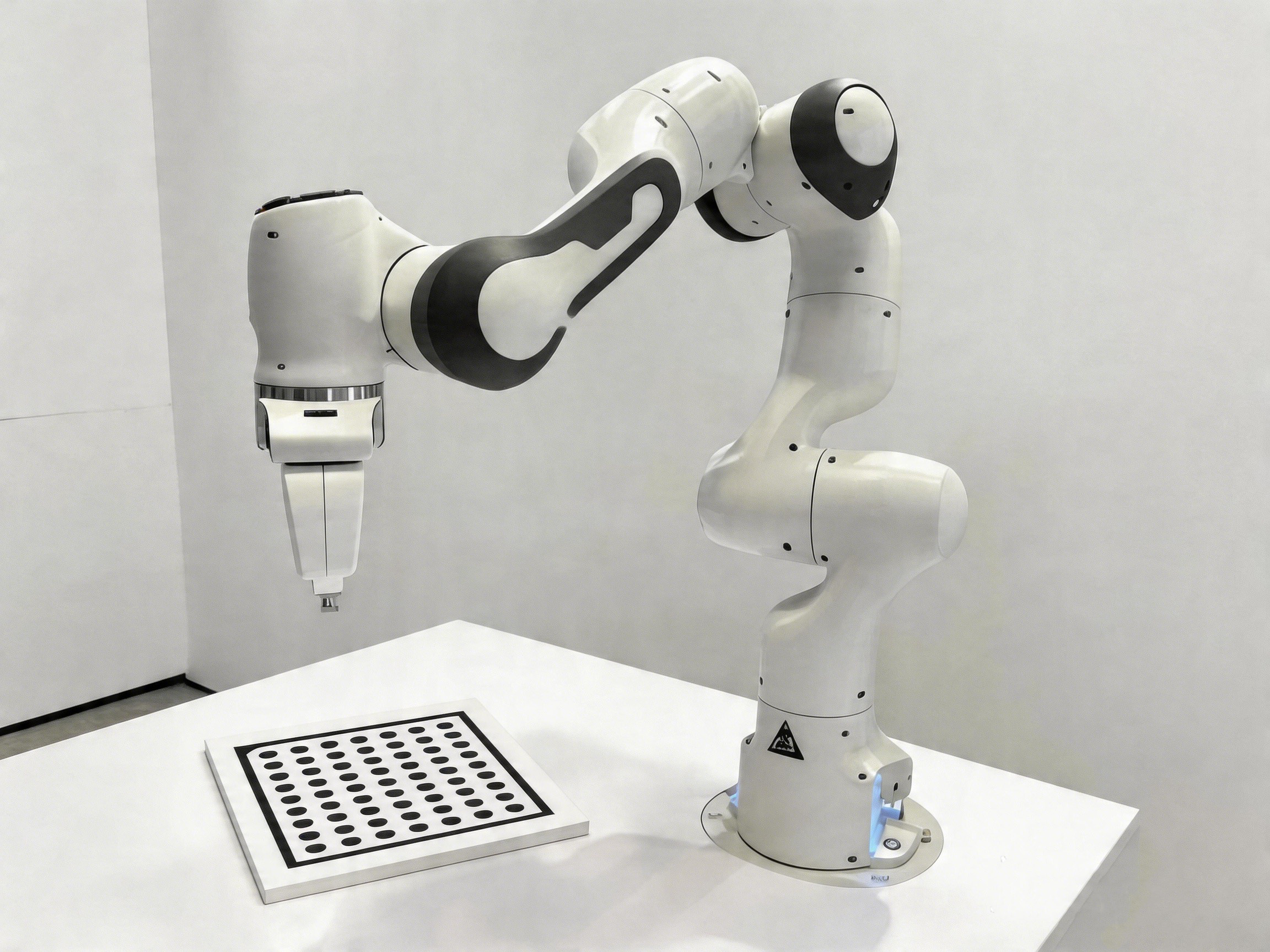

如果说内参和畸变系数解决了“相机看得准不准”的问题，外参解决的就是“相机在哪里看”的问题。外参由旋转矩阵和平移向量组成，描述了相机相对于某个世界坐标系的位置与朝向，是多相机拼接、多传感器融合、机器人手眼引导这类场景的核心基础。

单台相机只做检测识别时，外参的作用可能不明显；但到了多目全景拼接、相机+激光雷达融合、机械臂定位这类场景里，没有统一的世界坐标基准，各传感器的数据就没法对齐，最终就会出现拼接错位、定位偏差、融合失效的问题。很多多相机系统逐台做内参再手动对齐，误差会层层累积，最终拼接精度很难达标。

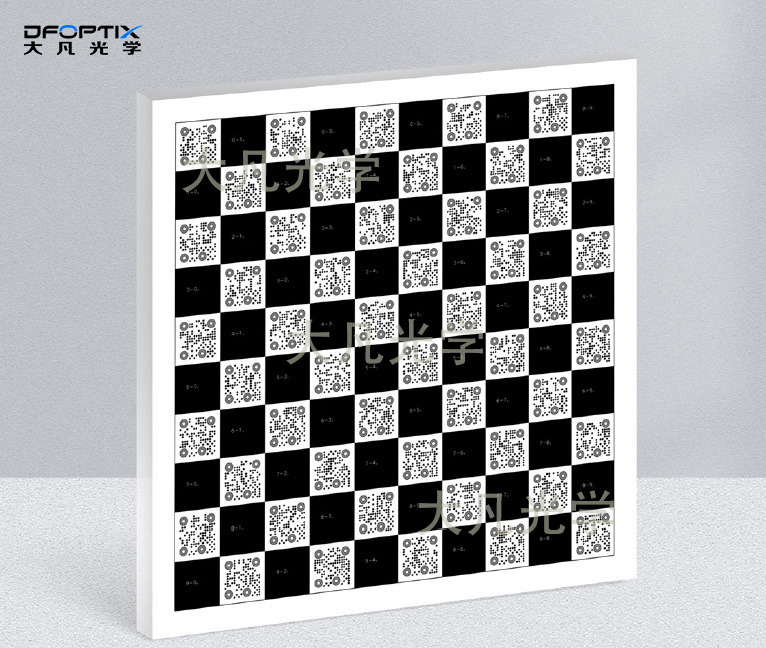

想要做好外参标定，最好的方式是用统一的标定基准做全局联合标定。大凡光学ChArUco光学校正标定板就非常适合这类场景：融合了棋盘格的高精度与ArUco编码的强鲁棒性，每个标记都带唯一ID，多台相机可以同时拍摄同一块标定板，通过编码ID快速关联坐标，一次性完成全局外参优化，比逐台标定的误差累积小得多，拼接精度更高。如果是大视场、车载智驾这类场景，大凡光学AprilTag标定图形板抗干扰能力更强、识别距离更远，还能适配部分遮挡的复杂工况。

四、标定选型与实操误区指南

知道了参数的意义，还要配合规范的操作和合适的工具，才能拿到稳定可靠的标定结果。

以下为几个实用的选型与操作建议可以参考：

1、图像采集要覆盖全面：

不要只拍画面中心，尤其要让标定板出现在四角边缘，不然畸变系数校正不彻底；常规单目标定建议采集15~25张不同姿态的图像，包含平移、旋转、倾斜，提供充足的几何约束。

2、按场景选对标定板：

常规检测、教学实训选标准棋盘格款，通用兼容成本低；大畸变鱼眼、高精度三维场景选圆点标定板，边缘精度更稳；多相机协同、产线在线标定选二维码编码款，效率高鲁棒性强；低光照、自动化产线可以选大凡光学带光源标定板，照明均匀度≥95%，标定结果重复性更好。

3、建立定期复校机制：

设备振动、温湿度变化、镜头老化等因素，都可能使相机系统的实际成像状态发生变化，导致原有标定参数逐渐偏离当前状态。因此，对于长期运行的产线，应结合设备稳定性、环境变化和精度要求，建立合理的定期校验机制；而在相机移位、镜头更换、焦距或工作距离调整等情况下，则应及时重新评估标定参数，必要时进行完整标定。

结语：

综上所述，可以简单理解为：内参定成像尺度，畸变参数校正几何，外参定空间坐标。三类参数共同构成了典型相机标定的核心体系。

而标定精度不仅取决于算法模型和求解过程，也离不开标定板本身的几何精度与稳定性。只有高质量的几何基准与严谨的标定算法相结合，才能获得可靠、稳定的标定结果。

把这套体系真正理解到位，才能更好地判断标定误差从何而来，也能在标定工具的选择和使用上更加有的放矢。
