坐过智能驾驶汽车的朋友常会有这样的体验:跟车时距离控制精准平稳,路牌行人识别又快又准,哪怕夜间弱光环境也能提前预警障碍物。这份可靠的感知体验,不仅是单颗传感器的功劳,而是相机、激光雷达、毫米波雷达多类传感器数据融合的结果。不少人会觉得,感知不准是硬件不够好,实则很多时候问题出在“坐标系没对齐”这件小事上——不同传感器各说各话,数据自然拼不到一起。


外参标定正是解决这一问题的核心技术:通过求解不同传感器坐标系之间的空间变换关系,把所有感知数据纳入同一个统一坐标系,让图像语义、点云距离、雷达探测精准对应。

一、为什么多传感器数据天生“对不齐”?

相机、激光雷达、毫米波雷达,三类传感器的成像原理、数据维度、坐标体系完全不同,就像三套原点不同、比例尺不同、甚至投影方式都不一样的地图,不做转换根本没法拼在一起。

相机输出的是二维像素图像,基于像素坐标系,只有横纵两个维度,没有深度信息。它擅长捕捉纹理、颜色、文字语义,但没法直接告诉你物体离得有多远。

激光雷达输出三维点云,基于自身的笛卡尔坐标系,通过飞行时间测距,每个点都带有精确的XYZ空间坐标。它擅长测距与三维轮廓重建,但纹理语义信息弱,没法直接分辨是行人还是路牌。

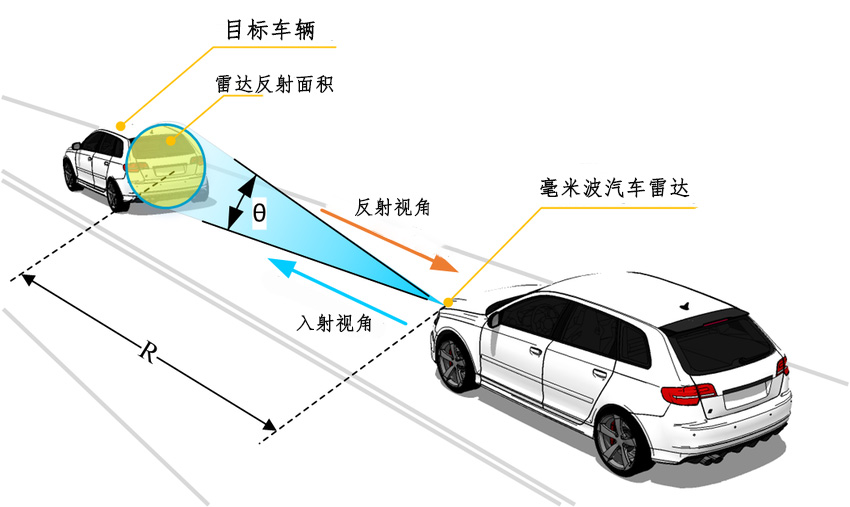

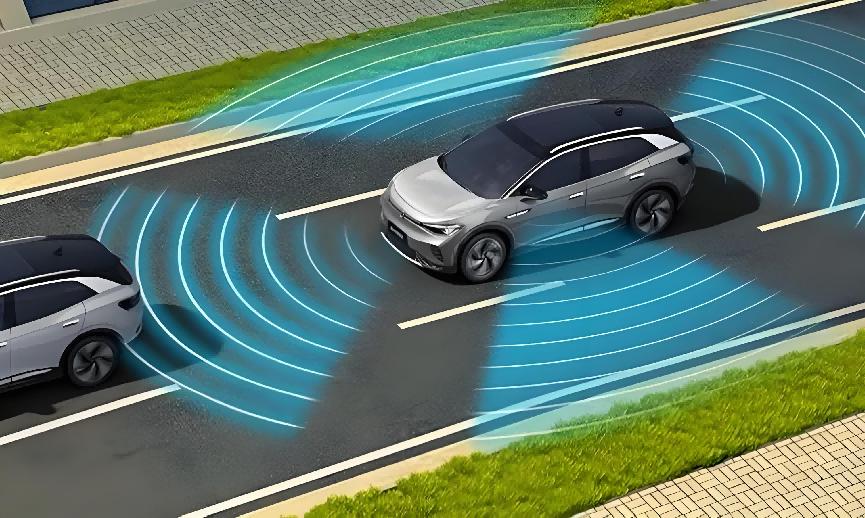

毫米波雷达同样输出目标的距离与角度,但基于极坐标系,角度分辨率相对低,擅长测速与远距离探测,雨雾天气下抗干扰能力强,但点云稀疏、细节少。

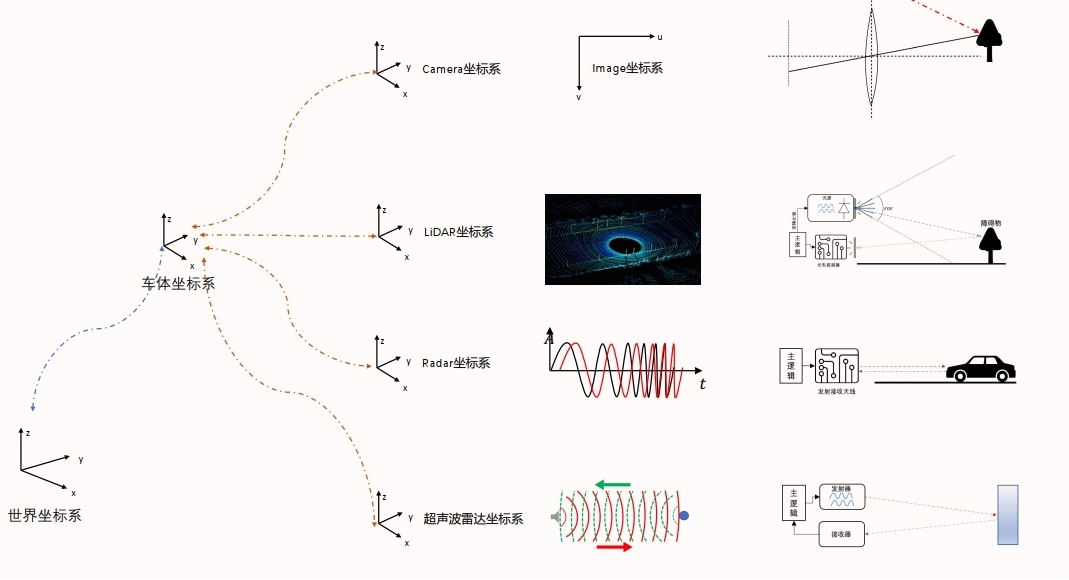

三类传感器各有所长,但输出的数据分属三套不同的坐标系,好比三份标注规则完全不同的地图,原点不同、尺度不同、投影方式也不同。外参标定的核心,就是给这三套地图建立一套“统一经纬度基准”。

二、外参标定的本质:一套变换矩阵打通所有坐标系

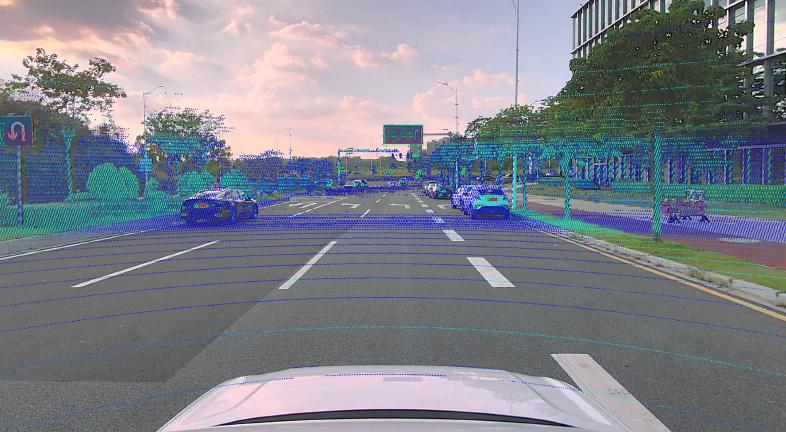

外参标定的核心数学逻辑,是求解激光雷达坐标系与相机坐标系之间的 6 自由度刚体变换关系,包括 3 个旋转自由度和 3 个平移自由度。通过这组外参,可以将激光雷达点云的 XYZ 坐标转换到相机坐标系;再结合相机内参和畸变参数进行三维到二维投影,最终得到对应的图像像素坐标。反过来,如果已知像素坐标和深度信息,也可以结合内外参恢复到相应的三维坐标。


所以外参标定从来不是“走个流程”,而是会影响功能安全的核心工程环节。从研发测试到量产下线,再到售后运维,全生命周期都离不开精准的外参校准支撑。外参变换的精度直接影响多传感器融合感知的可靠性,尤其是旋转误差,其造成的位置偏差会随着目标距离增加而近似线性放大。例如,若激光雷达航向角存在1°的标定误差,在100米处将产生约1.75米的横向位置偏差,这对于远距离目标的跨传感器关联和融合定位而言已经是非常显著的误差。

因此,在高精度融合感知系统中,外参通常需要控制在厘米级平移误差和小角度误差范围内。但具体精度指标并不存在统一的“0.5°或5 cm”行业安全红线,而应结合传感器配置、目标距离、融合算法以及系统性能和安全要求确定。外参标定因此并不是一个简单的交付流程,而是贯穿研发测试、量产下线、装配验证以及售后维护的全生命周期工程环节。外参的稳定性和可追溯性,直接关系到多传感器空间对齐、目标关联和融合感知性能。

三、跨模态联合标定:怎么把不同坐标系“焊”到一起

跨模态外参标定的核心思路,是用同一块物理基准,同时给不同传感器提供可识别的特征点,再通过特征点对的匹配求解变换矩阵。这块基准就是多传感器融合标定板,它同时具备视觉特征与雷达特征,是跨模态对齐的“通用转换器”。

1、双特征基准:一块板同时适配视觉与激光

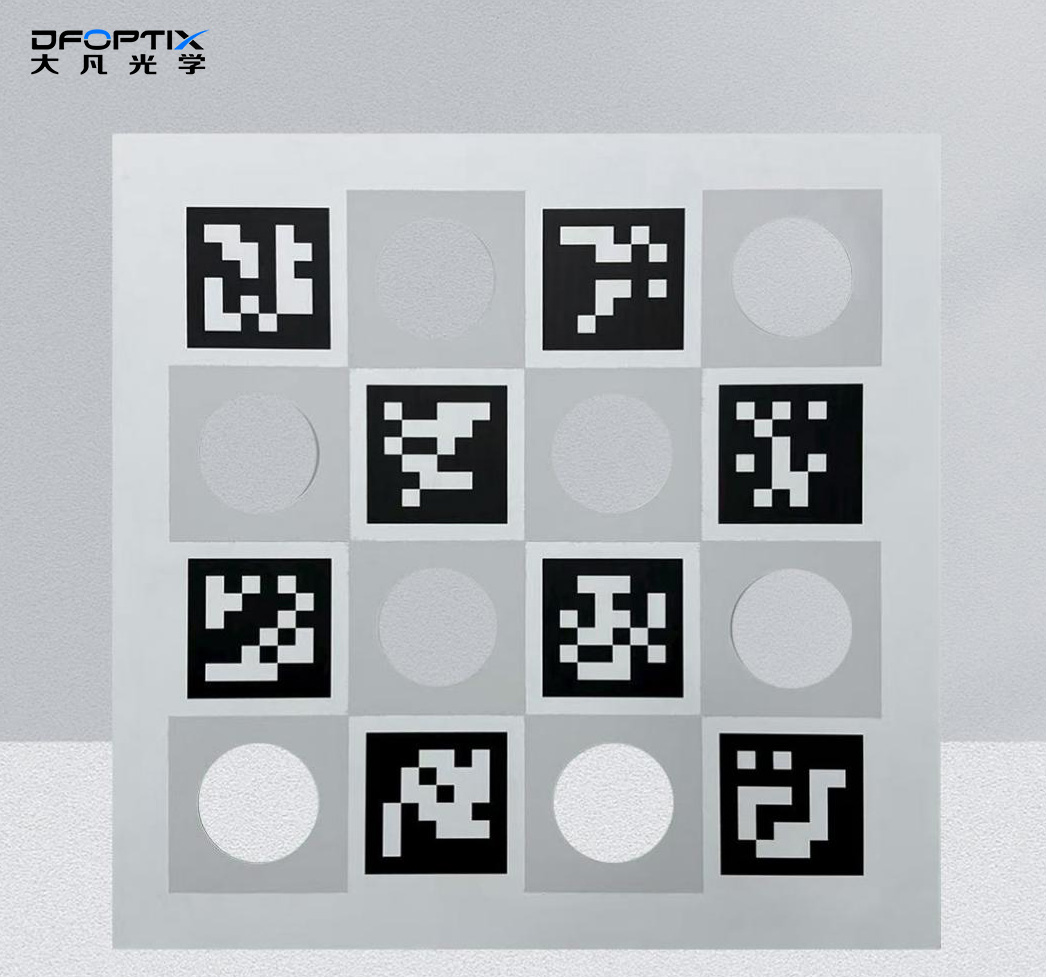

以大凡光学激光雷达融合标定板为例,它采用AprilTag视觉编码阵列与高精度镂空圆孔交替的双特征设计,同时服务于视觉与激光两类传感器。

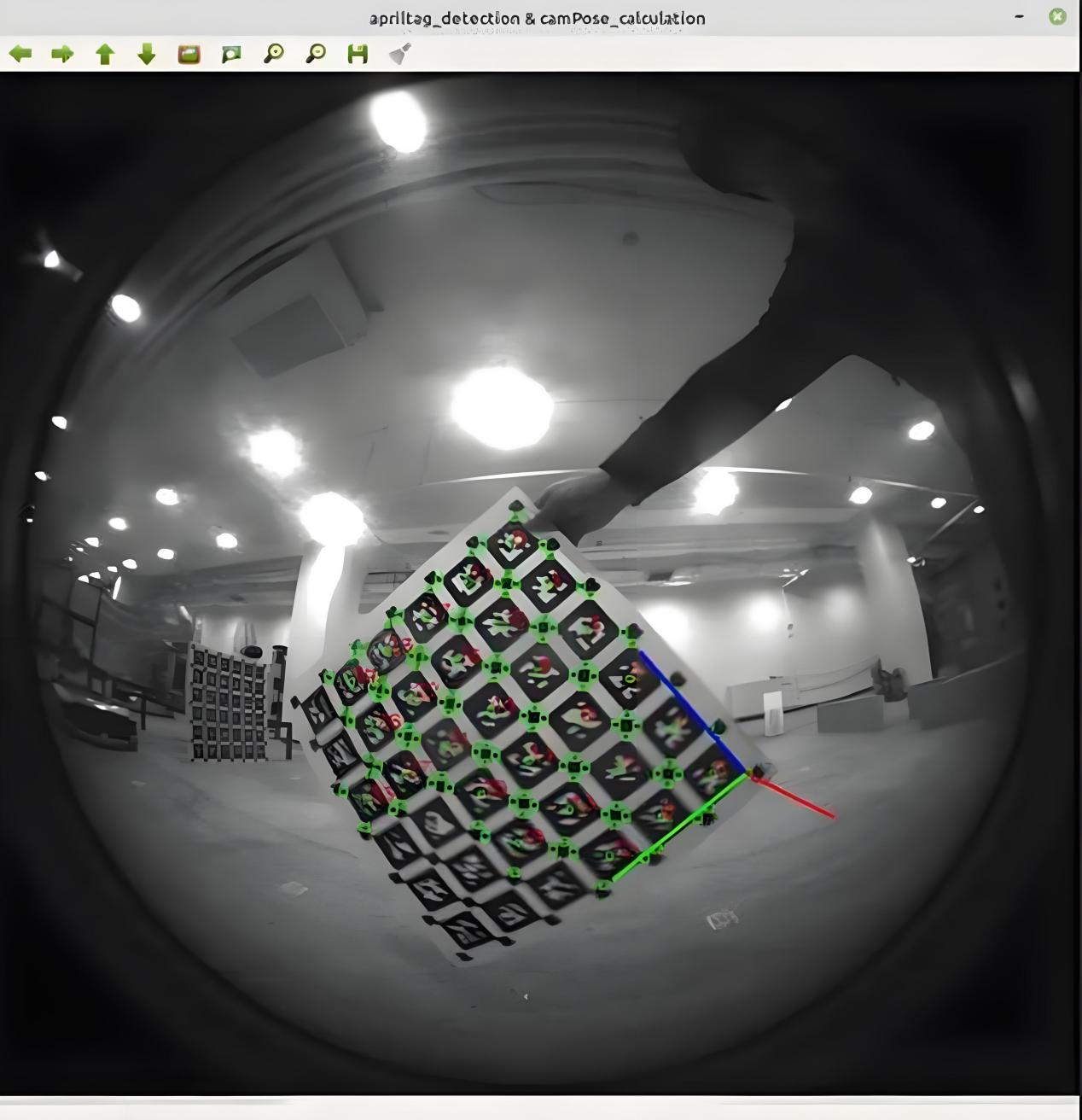

视觉侧,板上的AprilTag每个都带唯一ID,相机拍摄后通过解码识别,快速获取特征点的像素坐标,哪怕部分遮挡也能正常工作;搭配棋盘格角点还能做亚像素级优化,进一步提升精度。激光侧,高精度镂空圆孔边缘光滑圆度高,激光雷达打过去会形成清晰的点云圆环,算法拟合出圆心的三维坐标,作为激光侧的特征基准。两组特征点一一对应物理坐标,输入算法后通过最小二乘与光束平差法迭代优化,最终得到重投影误差最小的外参变换矩阵,实现点云与图像的精准映射。

2、毫米波雷达:反射率特征实现对齐

对于毫米波雷达,对齐逻辑类似,但特征载体换成了不同反射率的区域。

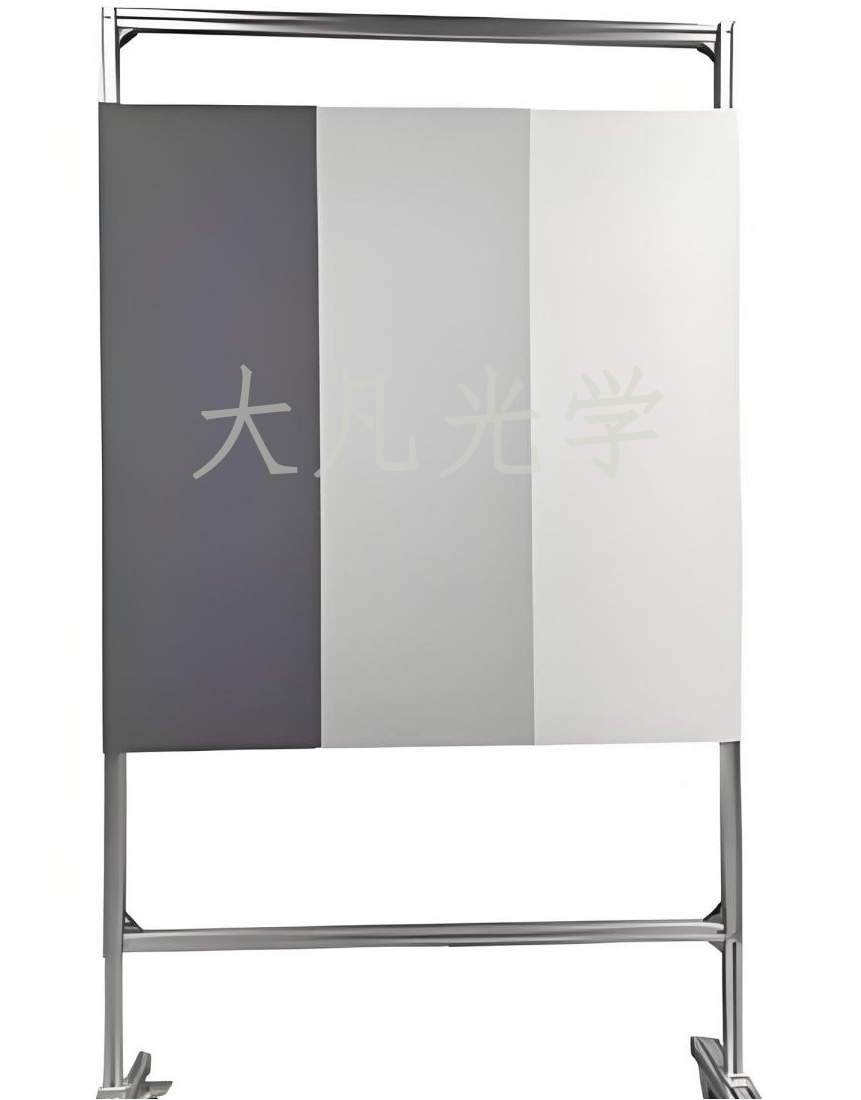

大凡光学多反射率灰度板支持1%~99%反射率定制,通过不同反射率的标准区域,给毫米波雷达提供可识别的强度特征,配合角反射器还能实现更高精度的角度与距离校准,解决毫米波雷达角分辨率低、特征提取难的问题。

四、工程化落地:从实验室到量产的标定方案

一套规范的车载级联合标定流程,分为五个核心环节,配合适配的工具才能稳定落地。

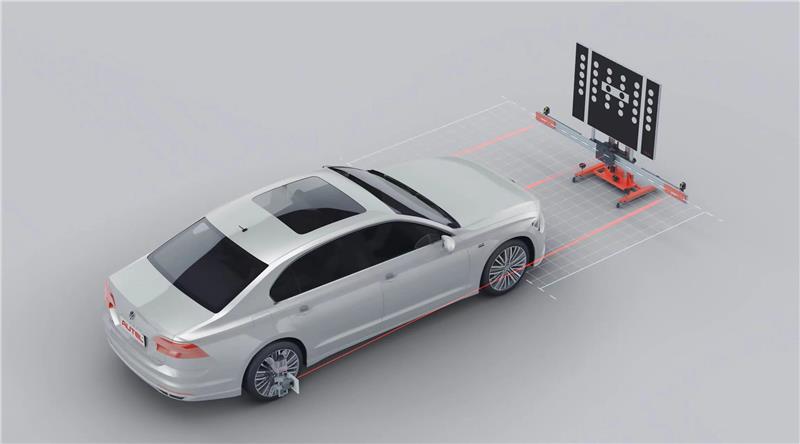

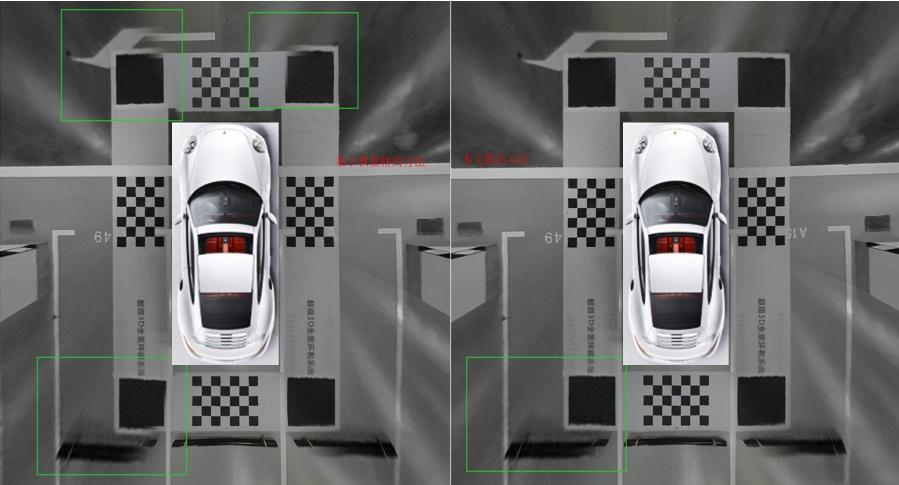

前置准备阶段,车辆停放在水平标定场地,确认传感器已完成内参校准;标定区域光照均匀,规避强直射光与电磁干扰。大凡光学激光雷达融合标定板有碳纤维、铝合金、玻璃等多基材可选,车载外场场景优先选碳纤维复合款,轻量化抗冲击,热膨胀系数低,温度波动下尺寸稳定;室内实验室场景可选玻璃款,精度更高。

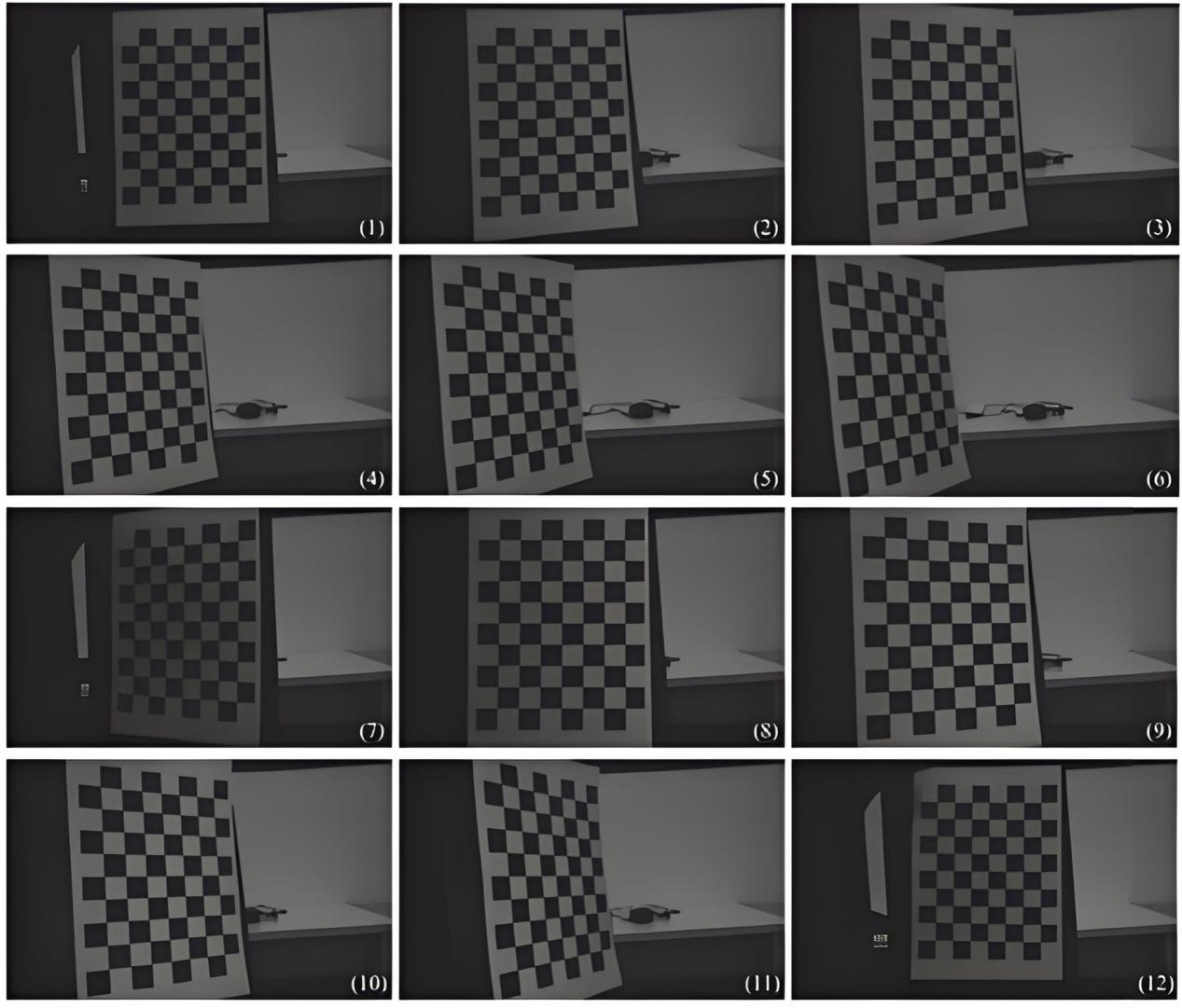

多姿态数据采集阶段,采集15~25组不同距离、不同角度的同步数据,覆盖近中远多档工作距离与全视场角度。优先采用硬件触发实现时间同步,消除运动错位带来的匹配误差。大凡光学带光源标定板可提供主动均匀照明,保障弱光、地下车库等场景下视觉特征的成像对比度稳定。


特征提取与参数优化阶段,视觉侧识别编码ID与角点坐标,自动剔除模糊无效帧;点云侧去噪后拟合圆孔圆心。匹配后的特征点对输入算法迭代求解,直到重投影误差收敛。

精度验证阶段,用已知尺寸的标准靶标做静态验证,检测不同距离下的对齐偏差;再通过典型道路场景做动态验证,确认障碍物检测贴合度与测距一致性。


运维闭环阶段,车辆交付后结合在线算法做漂移补偿,建立定期复检机制,传感器维修更换后重新离线标定,实现全生命周期可追溯。

五、选型误区:不同场景怎么选对标定工具

外参标定的效果上限,很大程度由标定工具决定,几个核心选型原则可以参考。

环境波动大的外场场景,优先选低热膨胀基材。普通铝合金热膨胀系数高,温差5℃就会出现可测量尺寸偏差;碳纤维、熔融石英基材热稳定性好,更适合车载、户外等温度波动大的场景。

自动化产线场景,优先选编码式图案。传统棋盘格对遮挡敏感、易出现方向歧义;AprilTag编码阵列抗遮挡、无歧义,能显著提升产线自动标定的鲁棒性与效率。

激光雷达侧精度,看圆孔加工工艺。优先选CNC精雕或光刻工艺的产品,边缘光滑圆度高,点云拟合圆心更准;冲压、手工开孔的边缘毛刺多,误差大,不建议用在高精度场景。

毫米波雷达标定,选反射率精准的漫反射板。朗伯特性好、反射率误差小的标定板,能让雷达的强度响应更稳定,校准结果更可靠。

结语

多传感器融合体验的升级,背后是感知数据的精准对齐。外参标定看似只是幕后的数学变换,实则是多传感器融合功能落地的重要底层基础。只有建立统一、准确的空间坐标关系,相机提供的视觉语义、激光雷达提供的三维空间信息,以及毫米波雷达提供的距离和速度信息,才能在时间同步和数据关联的基础上实现有效融合,形成更加完整、可靠的环境感知。
