做精密尺寸检测的朋友，多少都对远心镜头又爱又恨：其凭借平行光路的独特优势，可实现无透视畸变测量、有效景深范围宽，小到精密零件、大到工件断面都能高要求精准测量；可一旦标定环节出现偏差，测量精度反而比普通镜头更容易波动。同一套标定流程，放在普通透视镜头上标定结果正常，迁移至远心系统上误差直接往上跳——折腾半天最后才发现，问题根本不在软件算法，也不在镜头，而是极易被忽视的标定板平面度指标上。

远心镜头的标定逻辑，和普通透视镜头完全不是一套思路。普通标定可借助算法拟合消除相当一部分偏差，远心的平行光路却“直来直去”，板面平不平、垂不垂直，都会直接转化为测量误差。想要发挥远心的测量精度优势，得先搞懂平行光路下的标定底层逻辑，再选择与之匹配的高精度基准工具。

一、远心镜头的原理：平行光路带来的高精度与“挑剔”基准

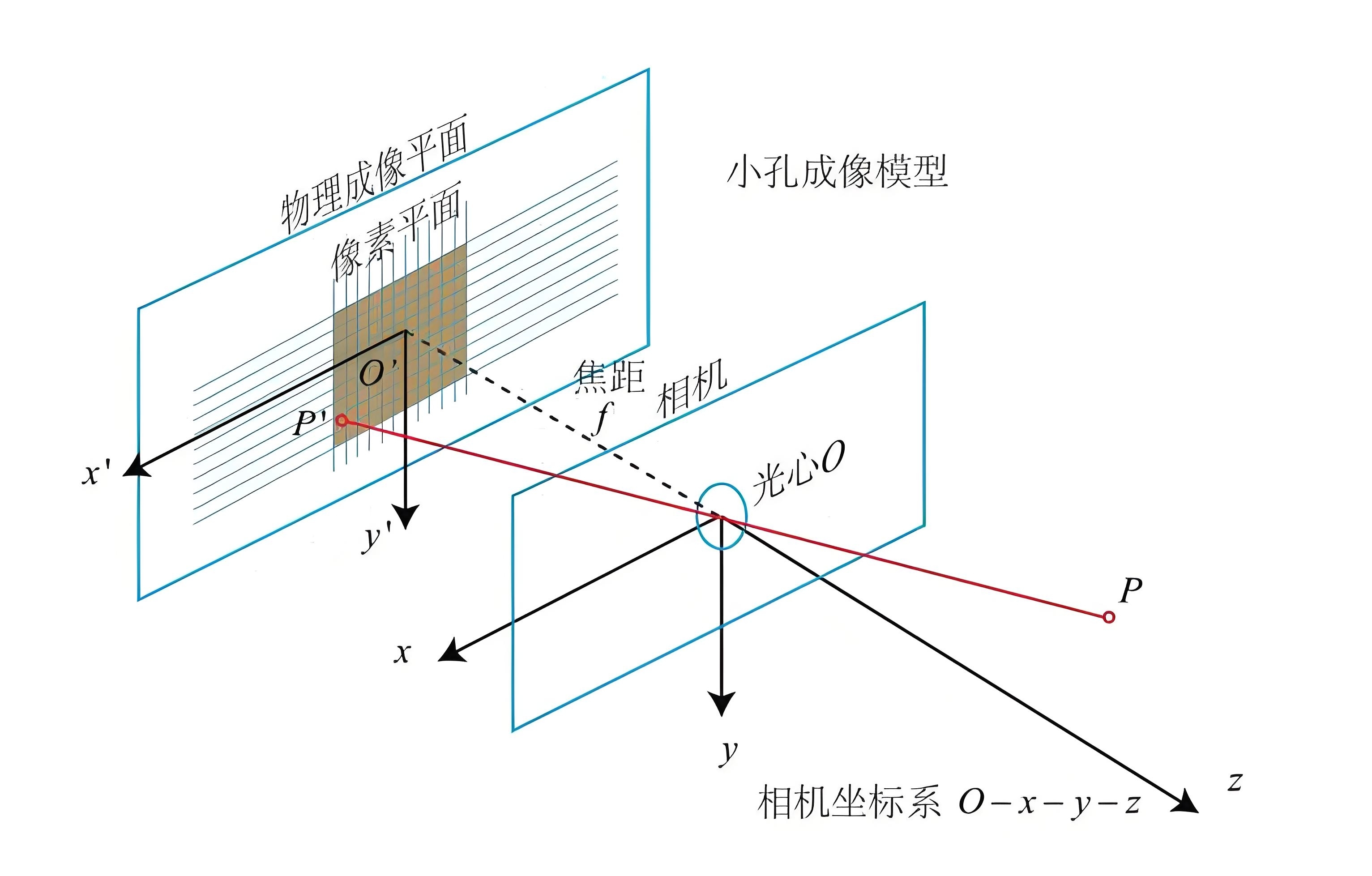

普通相机镜头遵循针孔透视成像原理，光线从物体发出汇聚到光心，天然存在“近大远小”的透视效应——物体距离越远成像越小，越近成像越大，同时伴随场曲、畸变等光学像差。也正因为如此，普通标定的很大一部分工作，都是在拟合和校正这些透视带来的偏差。

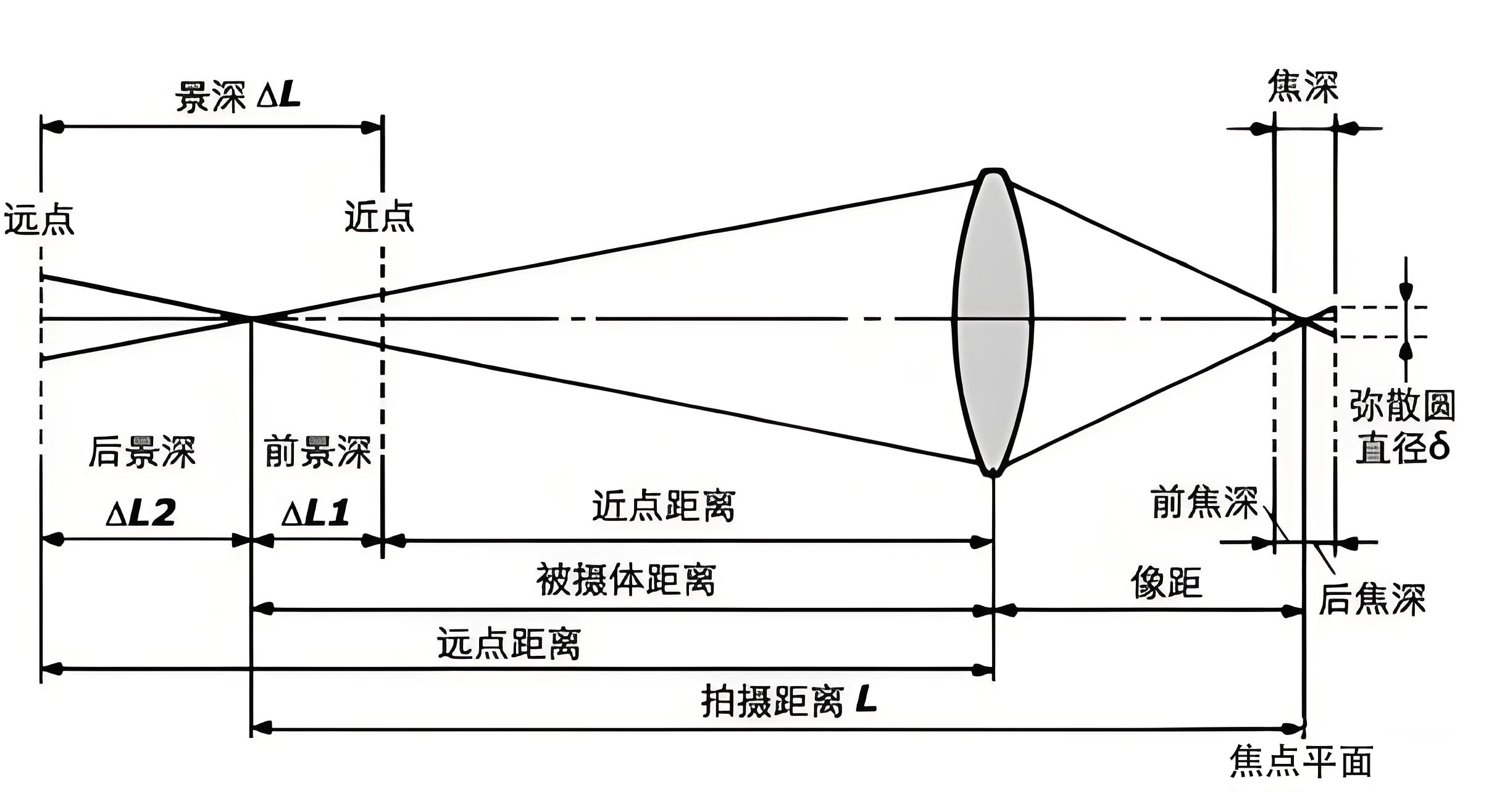

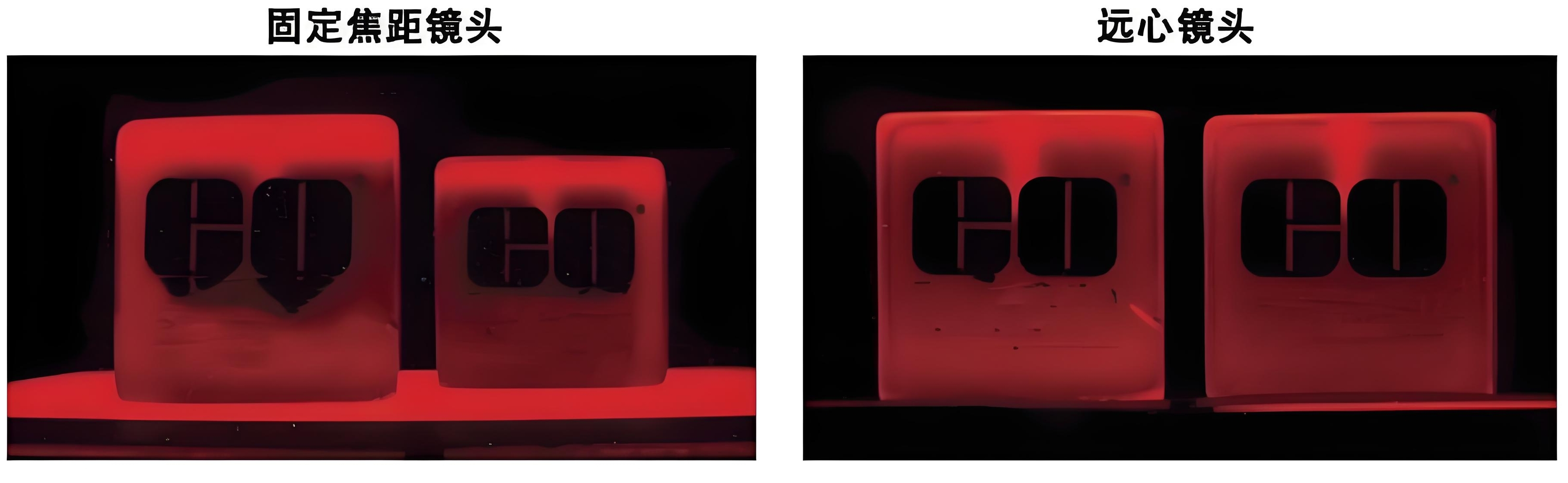

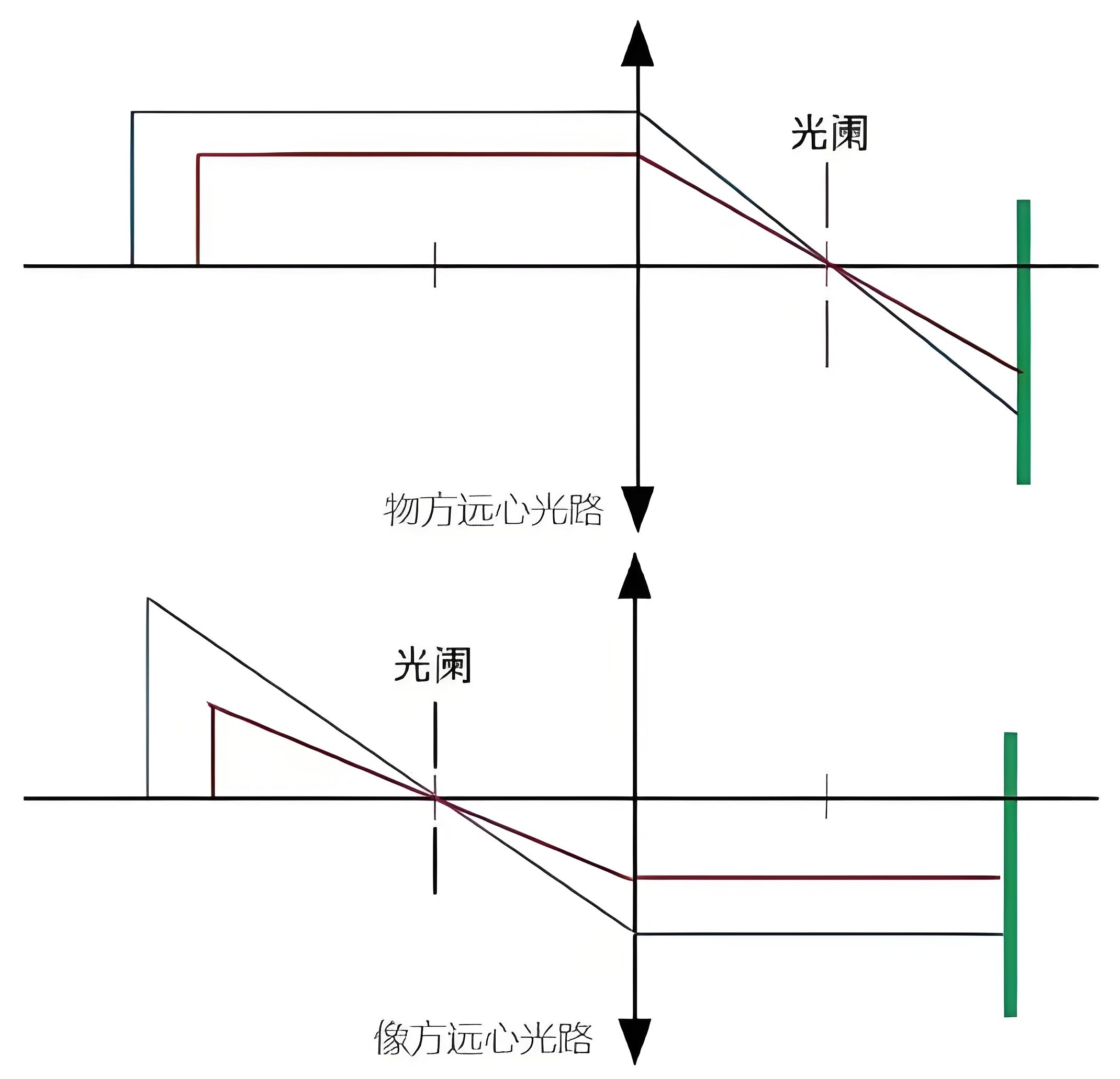

远心镜头则完全不同。它通过在镜头焦平面处设置远心光阑，让进入成像系统的主光线都平行于光轴入射，从根源上消除了透视畸变。只要物体处于景深范围内，物体无论远近，成像倍率都保持一致，不再出现近大远小的问题，尺寸测量的一致性极高，已成为精密五金检测、芯片尺寸测量、微结构检测等场景的标配。

但这份精度优势是有代价的：平行光路对物平面的要求远比透视镜头苛刻。普通镜头里，标定板略微有平整度不足或轻微倾斜，尚可归入畸变系数里一起拟合；到了远心的平行光路里，板面的起伏与倾斜没有“畸变”可以背锅，会直接转化为实打实的尺寸误差。换句话说，远心镜头的标定精度上限，很大程度上由标定板的平面度决定。

二、为什么平面度是远心标定的核心门槛？

在远心平行光路体系下，标定板平面度缺陷会被直接传导至测量结果，主要体现在面形起伏、安装倾斜、大视场边缘放大效应三个方面。

1、板面起伏直接等效为测量误差

平行光路的成像逻辑里，标定版物平面的高度变化会近乎1:1映射到图像特征的位置偏移。标定板表面局部每凹陷或凸起1μm，对应特征的成像位置就会产生约1μm偏移，误差会直接叠加到最终测量结果里。普通透视镜头因为有透视缩放效应，稀释微小面形缺陷的影响，部分偏差还可以通过畸变系数拟合补偿；远心镜头是严格的平行投影，不存在透视稀释效应，标定基准自身的面型缺陷，会完整传递给测量系统。这也是为什么远心标定一定要选高平面度基准，不能用普通印刷标定板凑数的核心原因。

2、标定板面倾斜引入全局系统性倍率偏差

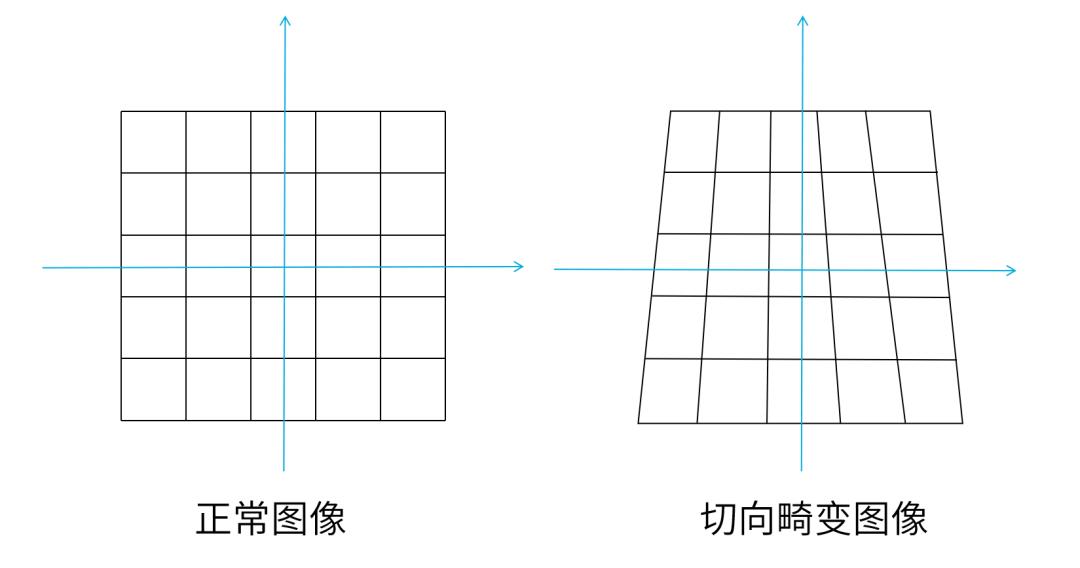

如果标定板安装时平面与镜头光轴存在夹角，对普通镜头来说只是产生梯形畸变，可以通过标定算法完成拟合校正；但在远心的平行光路中，板面倾斜会造成全域物距偏移，直接导致整套系统放大倍率出现系统性偏移，整幅画面的尺寸都成比例偏离真实值。这种偏差是全局的、系统性的误差，很难通过后期算法修正，只能通过提升标定板平面度、严格校准板面与光轴的垂直度，从硬件源头进行抑制。很多人远心测量总出现整版测量尺寸持续偏移，根源就是标定板微小倾斜。

3、大视场远心的边缘误差被进一步放大

大视场远心镜头的工作视场可达几十甚至上百毫米，配套标定板尺寸也同步增大。即使板面数值只有零点几度的平面度误差，但随着视场范围扩张，微小的面形误差在视场边缘被放大，最终出现“中心区域准、边缘区域偏”的情况。这也是很多大视场远心系统标定的常见痛点，单纯调试镜头参数、优化算法无法根治，需要从标定基准平面度入手解决。

三、参数求解逻辑差异：从透视拟合到正交投影的本质区别

普通相机标定和远心标定看似都是拍标定板算参数，但二者成像模型和求解目标完全不同。

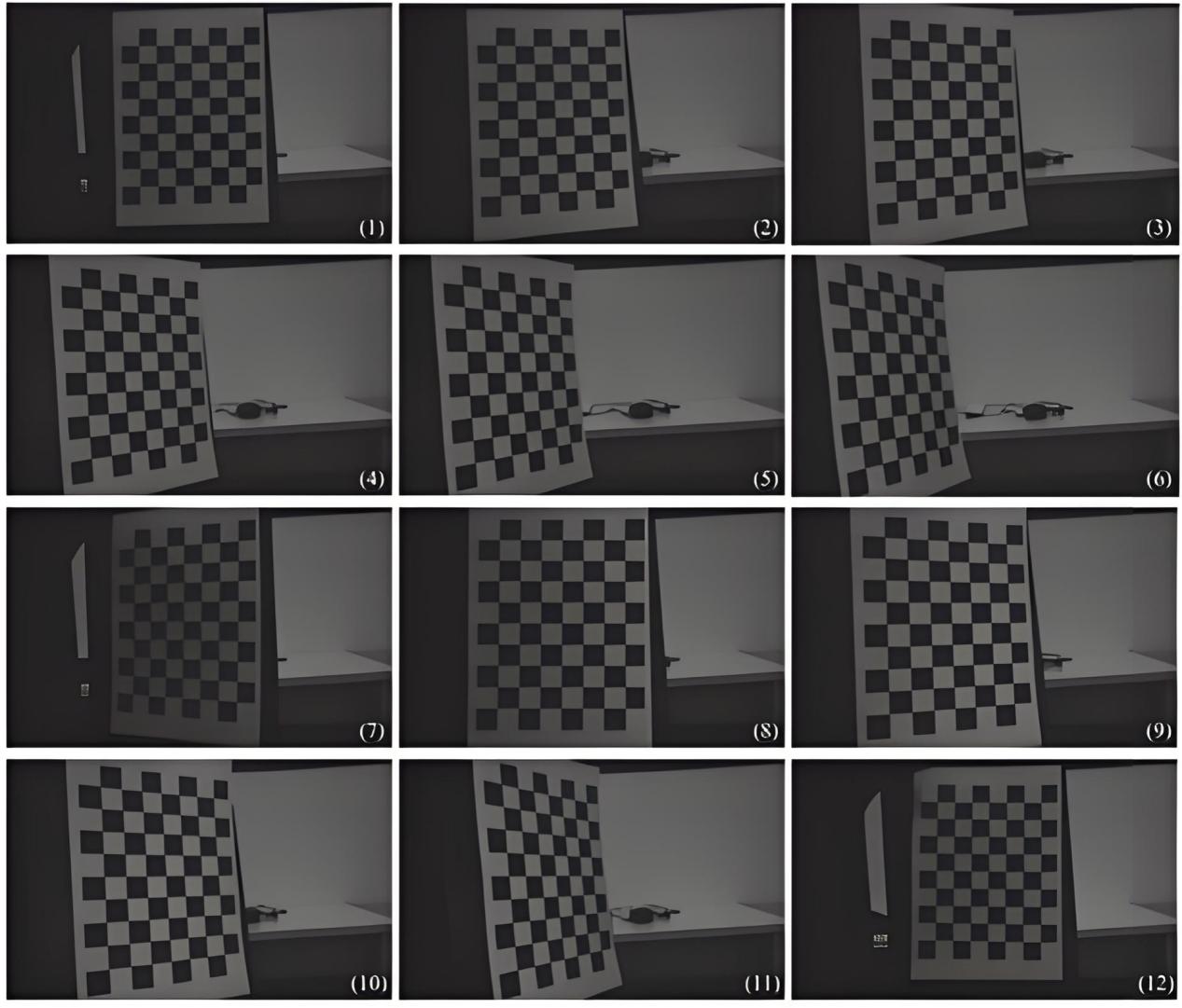

普通相机标定基于针孔透视模型，核心是求解内参矩阵（焦距、主点坐标）、径向与切向畸变系数，本质是用数学模型拟合透视成像的各种偏差。经典的张正友平面标定法就是这个思路，通过多姿态棋盘格图像，迭代优化出最贴合的透视投影参数。

远心镜头的成像模型是正交投影（平行投影），没有焦距带来的透视缩放效应，镜头原生畸变水平更低。它的标定目标不再是“校正透视畸变”为首要目标，而是转向三个核心维度：第一，系统放大倍率的精准标定。确定图像像素坐标与物理真实尺寸的映射比例关系，这是远心尺寸测量的核心参数，直接决定测量精度；第二，物面正交度校准。评估并修正标定板与光轴的垂直度偏差，修正安装倾斜带来的系统性倍率偏差；第三，残余远心误差与高阶微畸变校正。高阶远心镜头也会存在少量残余远心偏差与微小畸变，需要高精度基准来做精细修正。

正因为如此，远心标定对标定板的要求，从来不是“图案印得准就行”，而是“板面本身具备可靠的平面基准”——标定板平面度、图案边缘锐利度、几何尺寸准确度，共同决定了参数求解结果的可信度。

四、远心标定选型指南：匹配平行光路的高精度标定基准

结合大凡光学全系列标定产品，针对不同远心场景按需选型，既能保障精度，又不会造成性能浪费。

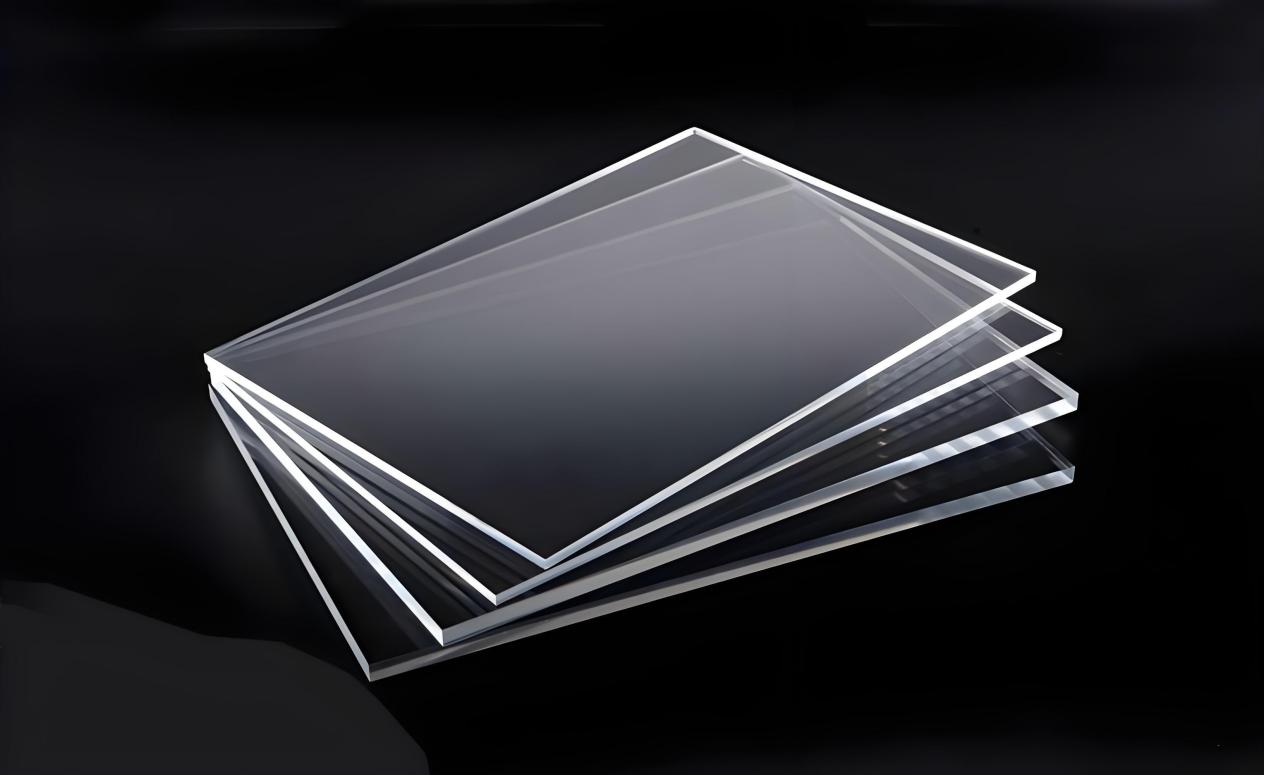

1、实验室高精度远心标定：石英玻璃基准款

针对实验室级远心镜头定型、计量级尺寸检测场景，优先选用大凡光学石英玻璃基底标定板。它的表面平整度在50mm长度内可控制在0.55μm以内，特征精度±0.5~1μm，配合石英本身极低的热膨胀系数（<5.0×10⁻⁷/K），在温度波动下尺寸与平面度均保持高度稳定。版面透射均匀、图案边缘锐利，高度匹配远心平行光路的高精度标定需求，能精准求解放大倍率与残余畸变参数。

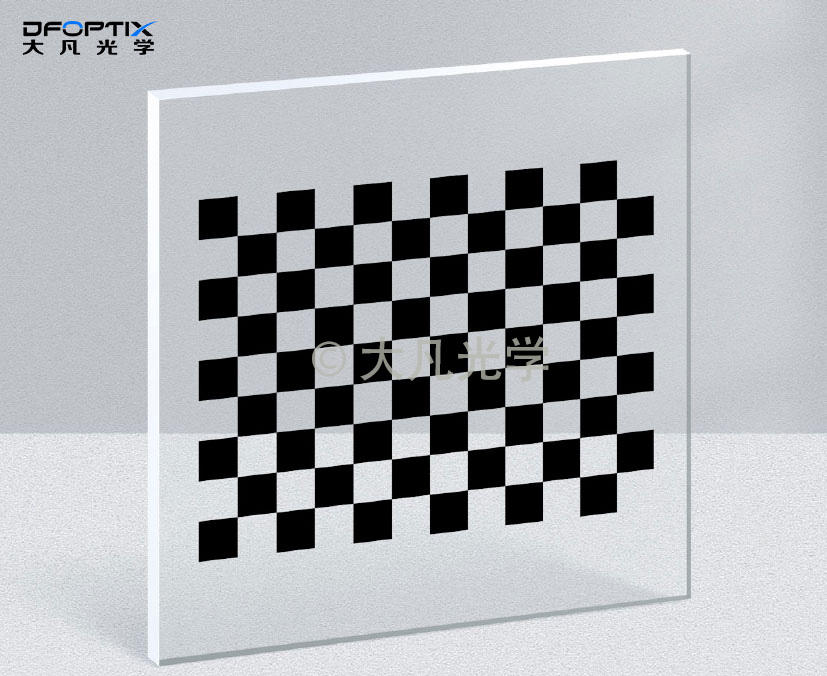

2、工业产线远心检测：苏打玻璃量产款

针对产线在线远心检测场景，优先选用大凡光学苏打玻璃基底棋盘格/圆点标定板。其板面平整度优异，100mm长度内控制在2μm以内，完全满足工业级远心标定的精度要求；哑光镀铬工艺能减少环境反光干扰，适合产线24小时连续使用。若远心系统采用透射式背光源，则选用高透光玻璃款，配合均匀背光，特征成像对比度更高，标定结果更稳定。

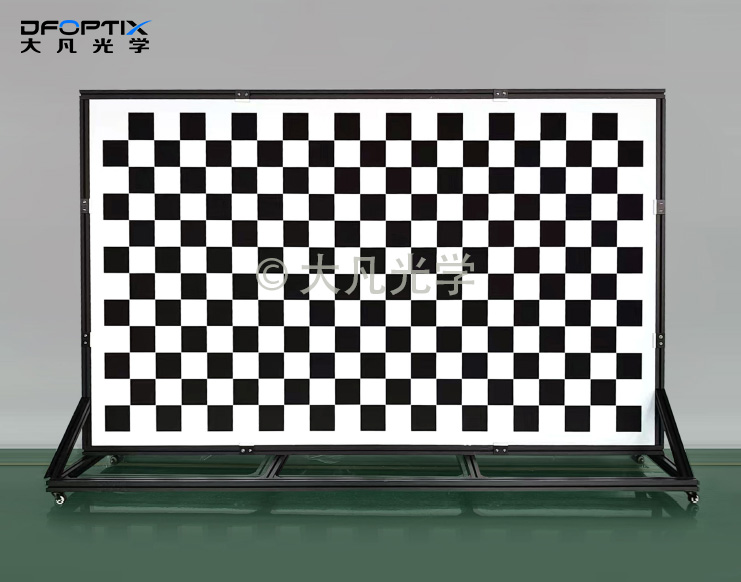

3、大视场远心标定：高稳定基材大尺寸款

针对大视场远心检测场景，推荐大凡光学微晶玻璃或殷钢基材大尺寸标定板。这类基材热膨胀系数极低，大尺寸下平面度保持性好，不会因为板面大就出现形变翘曲，能保障全视场范围内的平面度一致性，有效避免“中心准、边缘偏”的问题，与大视场远心系统的全局标定需求高度契合。

额外实操提醒：远心标定优先选用“透射式照明+玻璃标定板”的组合，尽量避免反射式照明带来的板面反光、阴影不均等问题，能进一步提升标定的稳定性与重复性。

结语

总的来说，远心镜头的测量精度建立在平行光路的物理特性之上，同时对物方标定基准提出更严苛的平面度要求。普通透视镜头标定的思路是依靠算法补偿基准缺陷；而远心标定的核心思路是依靠基准本身的平面度保障测量精度。只有标定板的面形精度、尺寸精度、环境稳定性匹配系统等级，远心镜头的硬件性能才可以充分发挥，否则再好的光学硬件，也无法输出可靠的测量数据。
