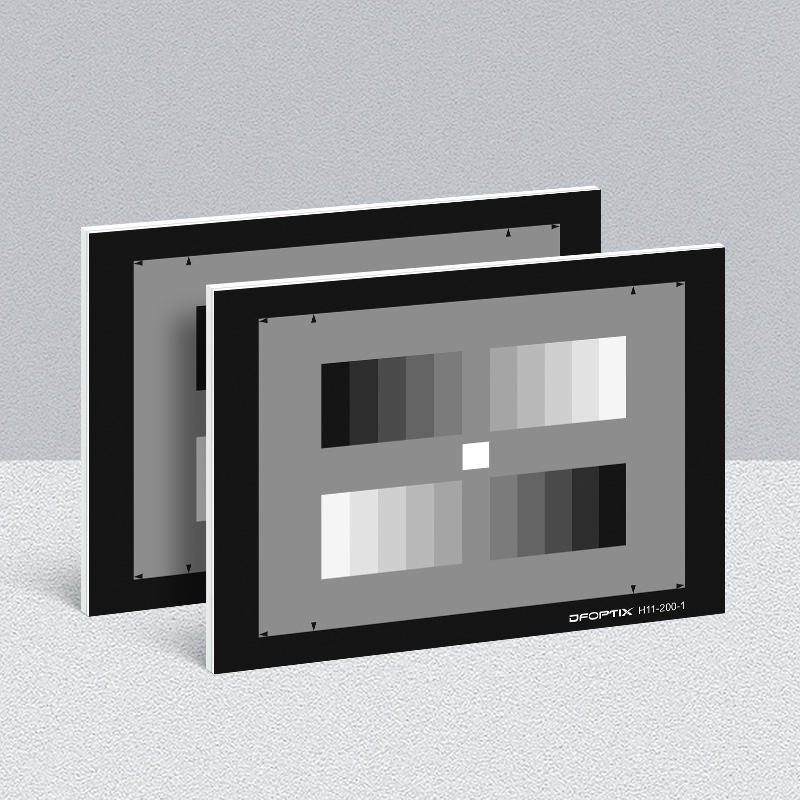

灰阶卡是一种由多级从白到黑、亮度逐级变化的中性灰色块组成的标准测试图卡，主要用于曝光控制、白平衡、灰度还原、Gamma/OECF、动态范围、噪声以及图像层次表现等测试。各灰阶块的反射率(或透射密度)经过精确控制,专业灰阶测试卡可以采用5级、11级、12级、18级、20级、36级等不同灰阶结构。
值得注意的是，普通摄影18%灰卡、三阶灰阶卡与实验室用高精度灰阶测试卡并不是完全相同的产品。前者更侧重曝光和白平衡，后者则可以用于定量评价相机的OECF、动态范围和噪声等性能。X-Rite也将18%灰卡主要定位于曝光设置，而专业灰阶产品则可用于曝光、白平衡和照明平衡等用途。
1、产品特点
（1）中性色彩，便于判断亮度与色偏
灰阶卡的测试区域以中性灰为主，不包含明显色相，因此能够减少颜色因素对亮度判断的干扰。
（2）多级灰度，覆盖不同亮度范围
灰阶卡通过设置从白到黑的一系列灰度等级，使相机能够同时记录不同亮度区域。部分测试卡采用对数分布灰阶，使各级灰度对应的曝光/亮度差异更加适合相机性能测量。
（3）可用于曝光控制
灰阶卡可以作为拍摄现场的曝光参考，其中18%灰通常被用于摄影和视频拍摄中的曝光设置，其反射特性与相机测光系统的典型参考相匹配。
（4）可用于白平衡和灰平衡
由于中性灰没有明显色偏，因此可以利用灰阶区域进行：自动白平衡验证、手动白平衡、灰平衡调整、色偏检测。
（5）可评价动态范围
高规格灰阶测试卡可以覆盖从非常亮到非常暗的区域，当相机能够同时区分更多亮、暗灰阶时，通常说明其具有更好的明暗层次记录能力。
（6）可用于Gamma/OECF测试
灰阶卡不仅可以进行主观观察，还能够进行定量分析。
（7）可扩展为高精度实验室测试靶
根据测试要求，灰阶卡可以设计成：反射式、透射式、对数灰阶、线性灰阶、高动态范围灰阶、OECF测试卡、多功能综合测试卡。
2、产品结构
组成部分 | 说明 |
灰阶块 | 常见为11级、15级、20级、21级、36级等，按线性或对数方式分布 |
反射率范围 | 一般覆盖约 2%~90%,部分高端卡密度范围可达 0.05~2.0 以上 |
排布方式 | 横向条状、纵向条状或矩阵状,部分带有数字编号 |
基材 | 纸板、PVC、PET 薄膜、铝板(反射式);胶片、玻璃(透射式) |
表面处理 | 哑光防眩涂层,部分带有保护层以防刮擦 |
辅助标记 | 对中十字、黑白参考块、色彩块、定位标记等 |

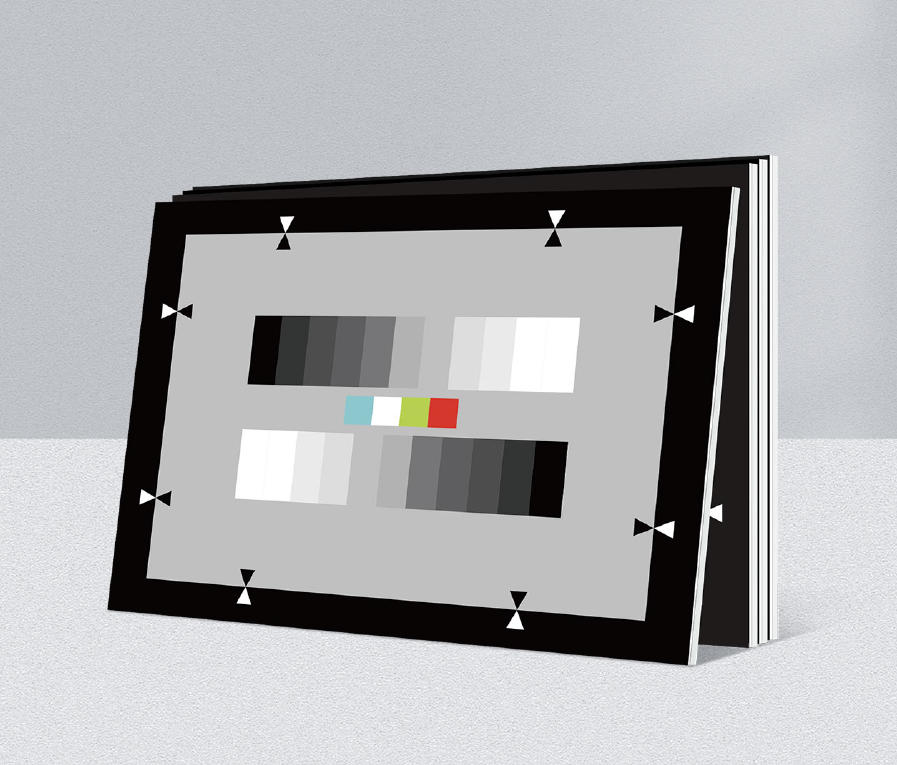

类型 | 反射式灰阶卡、透射式灰阶卡、18%中灰卡、复合式(灰阶+色块)测试卡 |
尺寸规格 | 从名片尺寸到A3及以上大幅面卡均有 |
3、主要应用领域
（1）摄影与影视
测光、曝光控制、白平衡设定和后期调色基准。
（2）相机、手机影像研发
OECF、动态范围、信噪比和 Gamma 曲线测试。
（3）监控与车载摄像
低照度与高对比度场景下的灰阶表现评估。
（4）显示设备校准
显示器、电视、投影仪的 Gamma 与灰阶调试。
（5）印刷与出版
网点还原、油墨密度控制及打样质量检查。
（6）医疗影像
医用显示器(如 DICOM 灰阶标准显示函数)的灰阶校验。
（7）扫描仪与复印设备
扫描灰阶还原及线性度测试。
（8）工业视觉
光源调整、曝光标定及图像对比度评价。
（9）科研与教学
光学成像、图像处理及摄影教学演示。
