ISO 12233 测试卡是数字成像领域评价分辨率的"通用语言"。它以倾斜边缘法为核心,结合楔形线目视法,为相机、手机、监控、车载等各类成像设备提供了统一、客观、可重复的分辨率评价手段,是产品研发、质量控制与性能评测中不可或缺的基础工具。

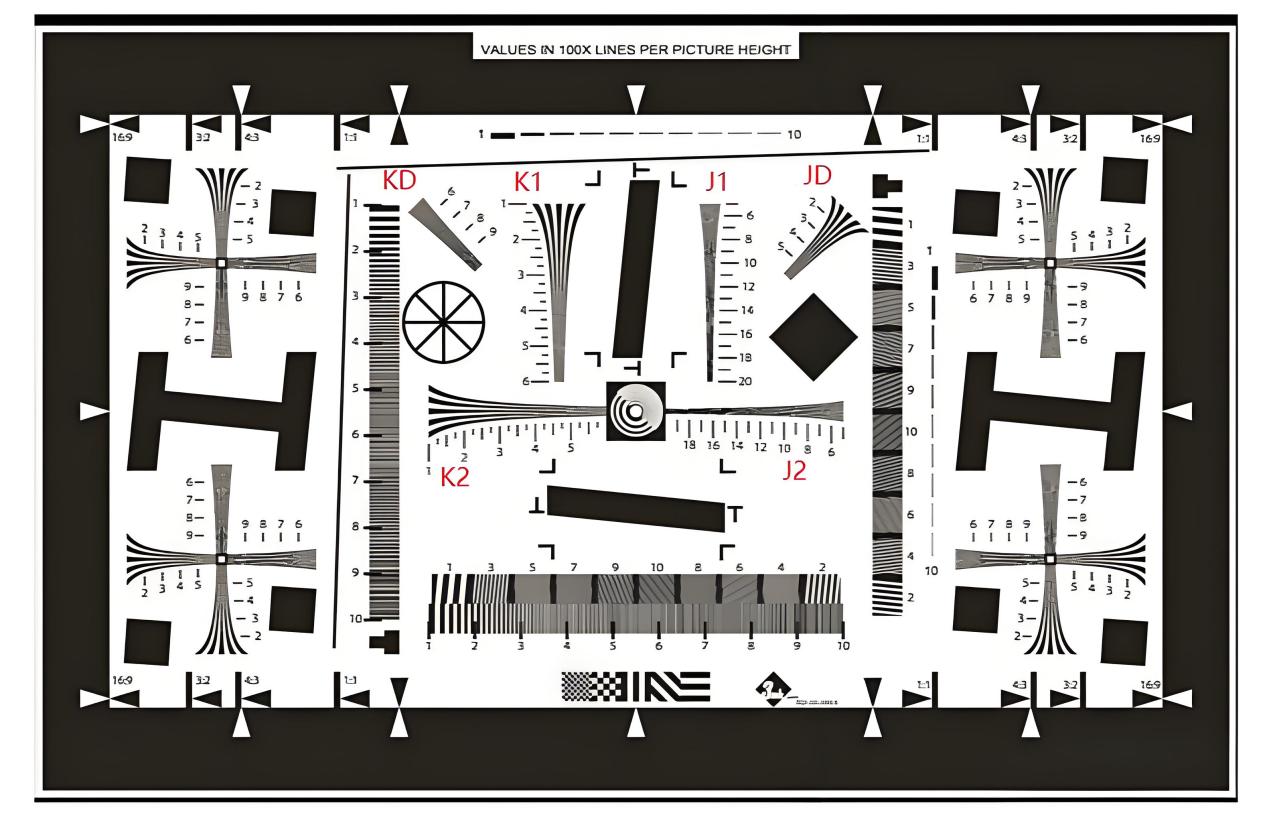

与传统仅通过观察线条是否能够分开的分辨率测试卡不同，ISO 12233测试卡包含斜边、分辨率楔形图、正弦波/星形测试图案、灰阶及色彩测试区域等功能区域，可以结合数字图像分析软件，对成像系统进行更加全面的性能评价。该标准配套使用的标准化图卡,用于客观、定量地评价数码相机、手机摄像头、监控摄像机、车载摄像头、扫描仪等成像设备的分辨率与空间频率响应(SFR/MTF)。它是目前业界最常用的分辨率测试图卡之一,被广泛用于产品研发与生产检验、实验室和第三方评测。

1、产品特点

符合ISO12233标准、国际通用，提供全视场分辨率校准，可做8倍4000线不拼接，可根据实际需求定制。

（1）国际统一标准，国际通用

全球成像行业通用标准，测试数据在各大实验室与终端厂商间具备高度可比性。

（2）高精度印刷

通常采用高分辨率哑光/半光纸张、透射薄膜或玻璃基底制作，边缘锐利度高，避免因测试卡本身瑕疵影响测量。

（3）多规格可选

有反射式(印刷卡)和透射式(透光片/背光卡)两大类,并有不同尺寸、不同宽高比(如3:2、4:3、16:9)版本。

（4）多种评价方式并存

既支持软件自动化分析（SFR/MTF），也支持通过目视楔形读数快速判定。

（5）多功能测试区域

根据具体版本和产品设计，测试卡可集成：斜边测试区域、分辨率楔形图、水平/垂直分辨率图案、对比度测试区域、灰阶区域、色彩测试区域、中心及边缘成像测试区域、几何定位标记。因此，一张测试卡可以同时用于多个成像性能指标的测试。

2、产品结构

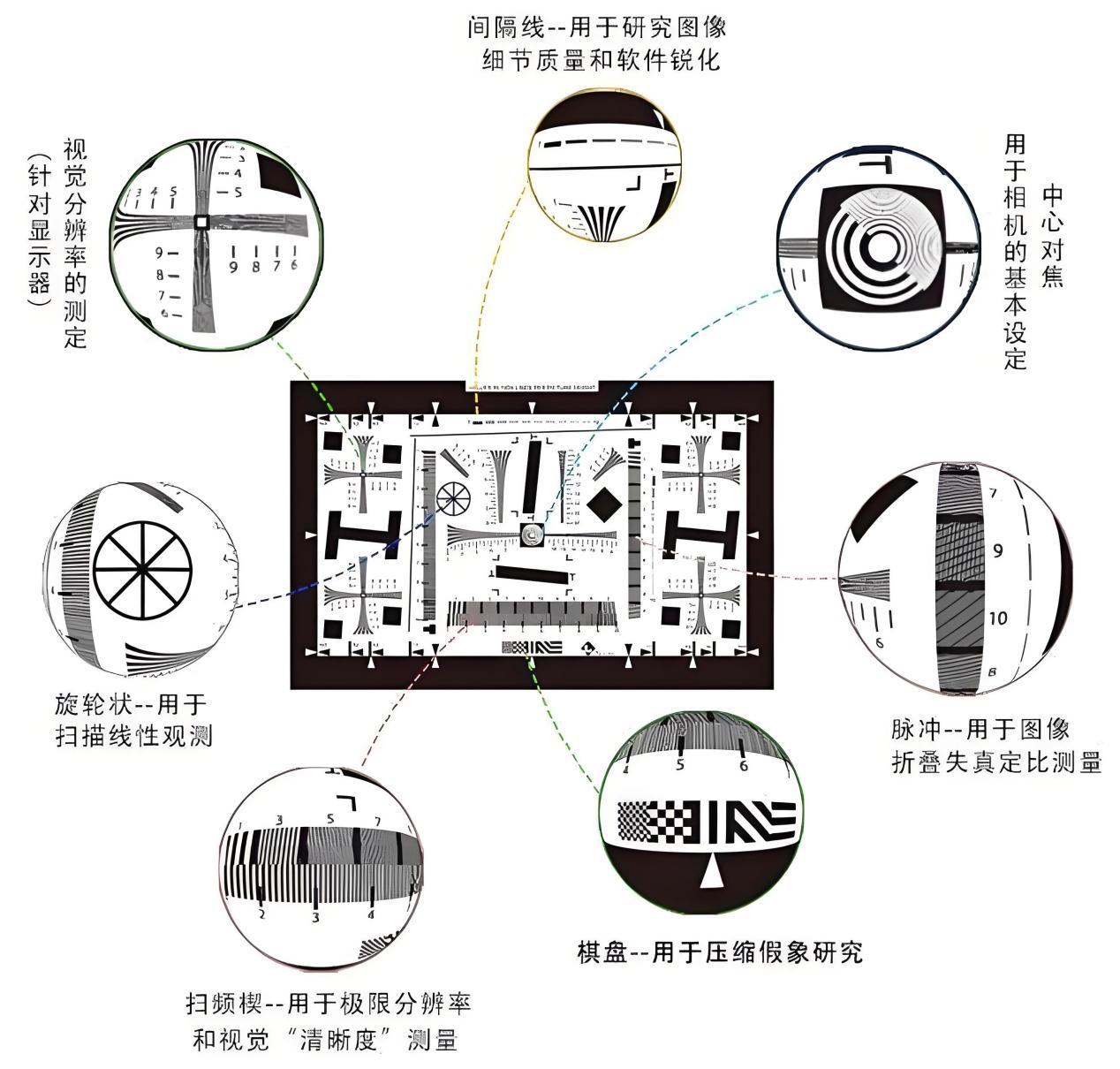

ISO 12233标准测试卡根据具体版本不同，图案布局会有所区别，但典型测试卡主要包括以下功能区域：

（1）斜边SFR测试区域

这是测试卡的重要组成部分，通过多个不同方向的斜边图案，可以对成像系统不同位置及方向上的SFR进行分析。ISO 12233:2024进一步支持对垂直、水平以及对角方向相关区域进行分析。

（2）分辨率楔形图

楔形图由逐渐变化的高频线条组成，随着线条间距逐渐减小，可以观察成像系统在不同空间频率下的解析能力，并辅助进行视觉分辨率评价。部分ISO 12233测试卡采用对数楔形图（Logarithmic Wedge），用于视觉分析或配合Wedge软件进行分析。

（3）星形/正弦波测试区域

部分ISO 12233测试卡配置中心星形或相关频率测试区域，可用于分析不同方向和空间频率下的响应。ISO 12233体系还定义了基于正弦波输入的s-SFR测量方法，可用于补充边缘法测试。

（4）灰阶测试区域

灰阶区域用于检查成像系统在不同亮度水平下的响应特性，并可辅助进行曝光、对比度及灰阶表现分析。

（5）色彩测试区域

针对彩色数字相机，可配置多种标准化色彩区域，用于辅助分析：色彩还原、色彩响应、白平衡、色彩一致性，具体色块数量和布局应根据所采用的ISO 12233版本及测试卡设计确定。

（6）定位标记

测试卡可设置多个定位标记，可用于测试卡自动识别、透视校正、ROI定位、自动化测试。

3、主要技术参数和规格参数

（1）主要技术参数

注：具体图案布局和测试区域应以采用的ISO 12233版本及客户指定测试方案为准。

（2）主要规格参数（可根据具体需求定制）

主要规格及对应尺寸如下表所示，其中1X规格为行业最常用型号，20cm高度检测误差可控制在0.1mm以内，适配绝大多数民用成像设备的常规检测需求：

4、应用领域

（1）数码相机与镜头

整机及镜头解析力评测、镜头设计验证。

（2）智能手机摄像模组

研发调焦(AF)、模组品质控制(OQC)、量产线检测。

（3）安防监控

摄像机分辨率标定,验证是否达到宣称的像素等级。

（4）车载与ADAS摄像头

成像质量检测,为图像识别算法提供可靠输入。

（5）工业视觉与机器视觉

相机选型和系统验证。

（6）扫描仪与文档成像设备

扫描分辨率评估。

（7）无人机、运动相机、医疗内窥镜

成像性能验证。

（8）第三方评测与认证机构

DxOMark、专业媒体及检测实验室的横评基础。

（9）图像算法研发

验证去马赛克、降噪、锐化、超分算法对分辨率的影响。
