做手机影像研发、模组生产与供应链采购的朋友常会遇到一个共性问题：镜头参数越堆越高，像素、光圈、焦段样样拉满，可实际成像效果总差一口气——人像虚化边缘抠不干净、多摄切换有明显跳变感、拍动态画面容易出重影。很多时候问题不在单颗镜头的素质，而在多摄系统的时空联合标定精度没跟上。

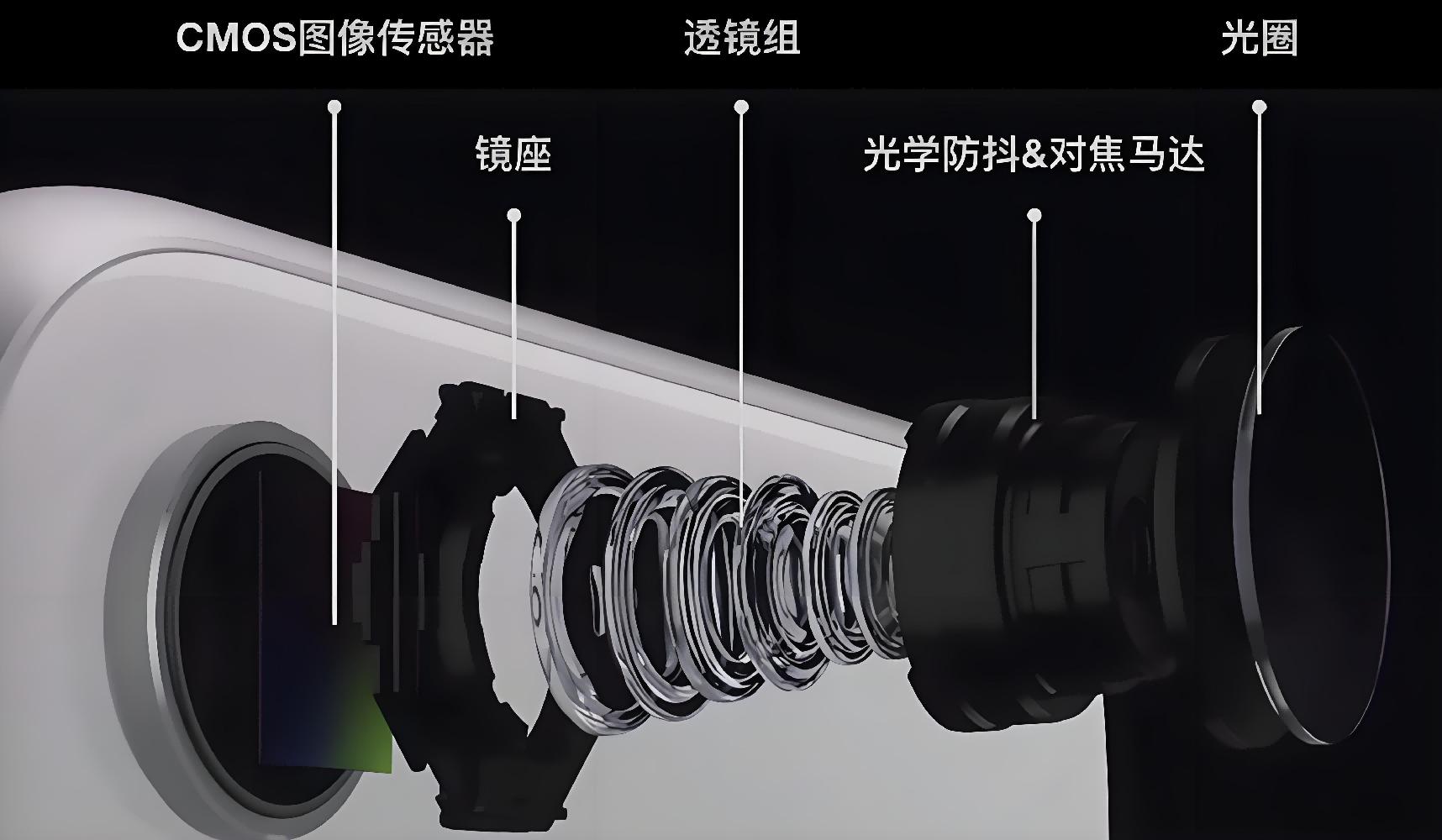

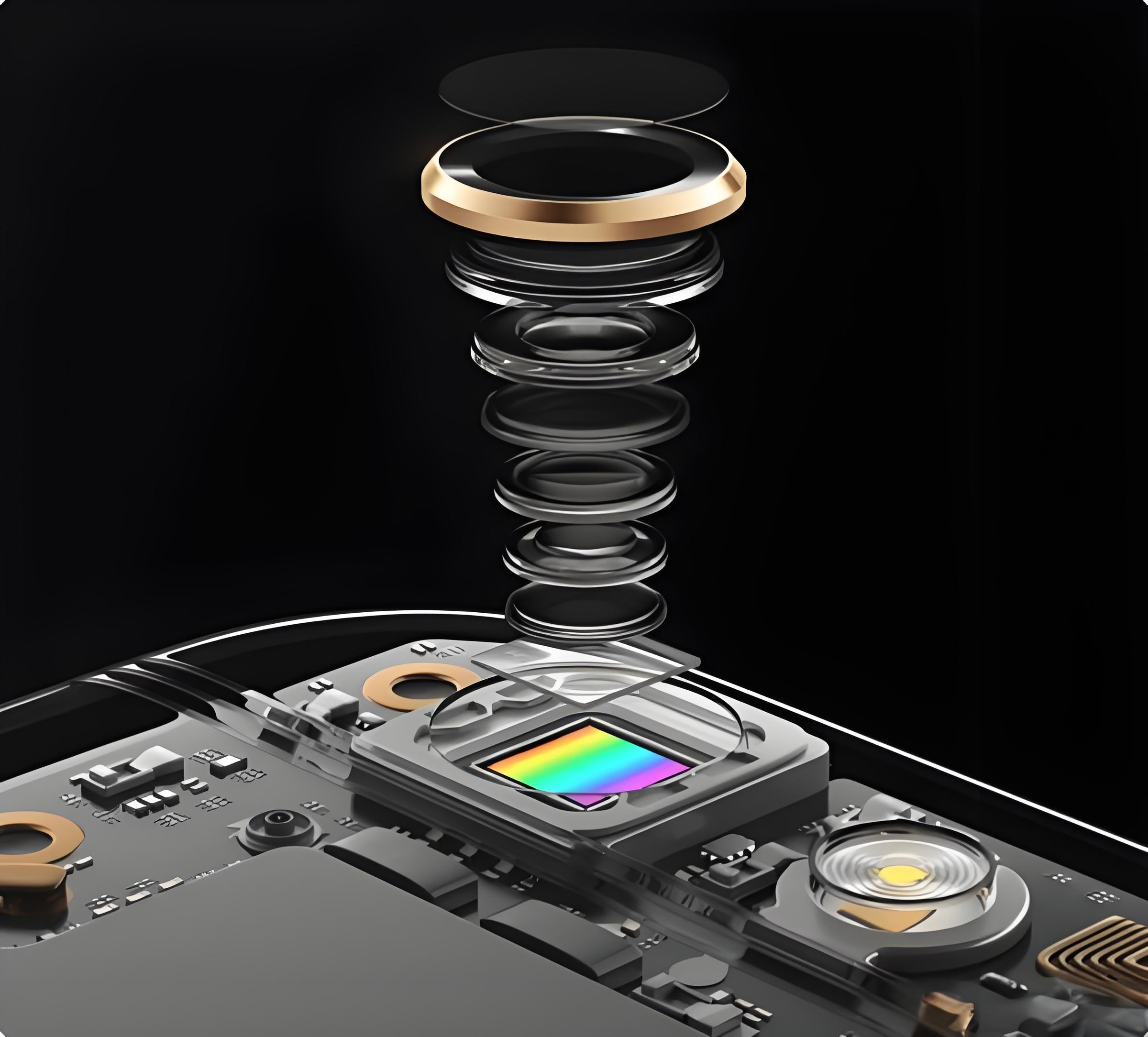

智能手机影像系统已进入多摄融合时代，广角、主摄、长焦、ToF深度相机的组合成为旗舰机型标配。但多摄协同成像效果并非硬件简单叠加，时空联合标定精度直接决定了计算摄影的最终表现。传统单相机平面标定方案仅能解决单个镜头的几何畸变问题，无法满足多摄系统对空间位姿一致性与时间同步性的双重严苛要求。

一、四摄系统标定的核心技术挑战

相较于单相机标定，广角、主摄、长焦、ToF四摄系统的标定复杂度呈指数级增长，需同时解决空间几何统一与时间精确同步两大核心问题：

1、空间位姿一致性校准难题

四摄系统包含不同焦距、不同光圈、不同成像原理的传感器，其光学特性差异显著：超广角镜头存在严重的桶形畸变，边缘畸变率可达5%以上；长焦镜头视场角小，对基线距离与光轴平行度精度要求极高（≤0.01°）；ToF深度相机需与可见光相机实现像素级对齐，深度测量误差需控制在1%以内。

传统平面标定板无法提供深度信息，难以准确求解多相机之间的三维相对位姿，导致人像虚化边缘错位、多摄变焦跳变、AR空间定位漂移等问题。

2、时间同步精度瓶颈

动态场景下，即使1ms的时间误差，在拍摄速度为1m/s的物体时也会产生1mm的位置偏差，导致多摄融合出现重影、运动模糊。不同传感器的时钟频率差异、ISP处理延迟不一致、快门触发信号传输延迟，都会造成帧同步误差。

3、量产环境的稳定性挑战

手机模组产线每日需完成数千台设备的标定，车间照明波动、产线振动、温度变化都会对标定结果产生显著影响。传统被动式标定板依赖环境光成像，不同时段、不同工位的标定一致性偏差可达10%以上，严重影响产品良率。

二、带光源标定箱的核心技术架构

带光源一体化标定箱通过集成主动均匀照明系统、高精度三维标定靶标与硬件同步触发机制，从根源解决了多摄标定中的环境光干扰、深度信息缺失、时间不同步三大核心痛点，成为手机摄像头模组量产标定的标准配置。

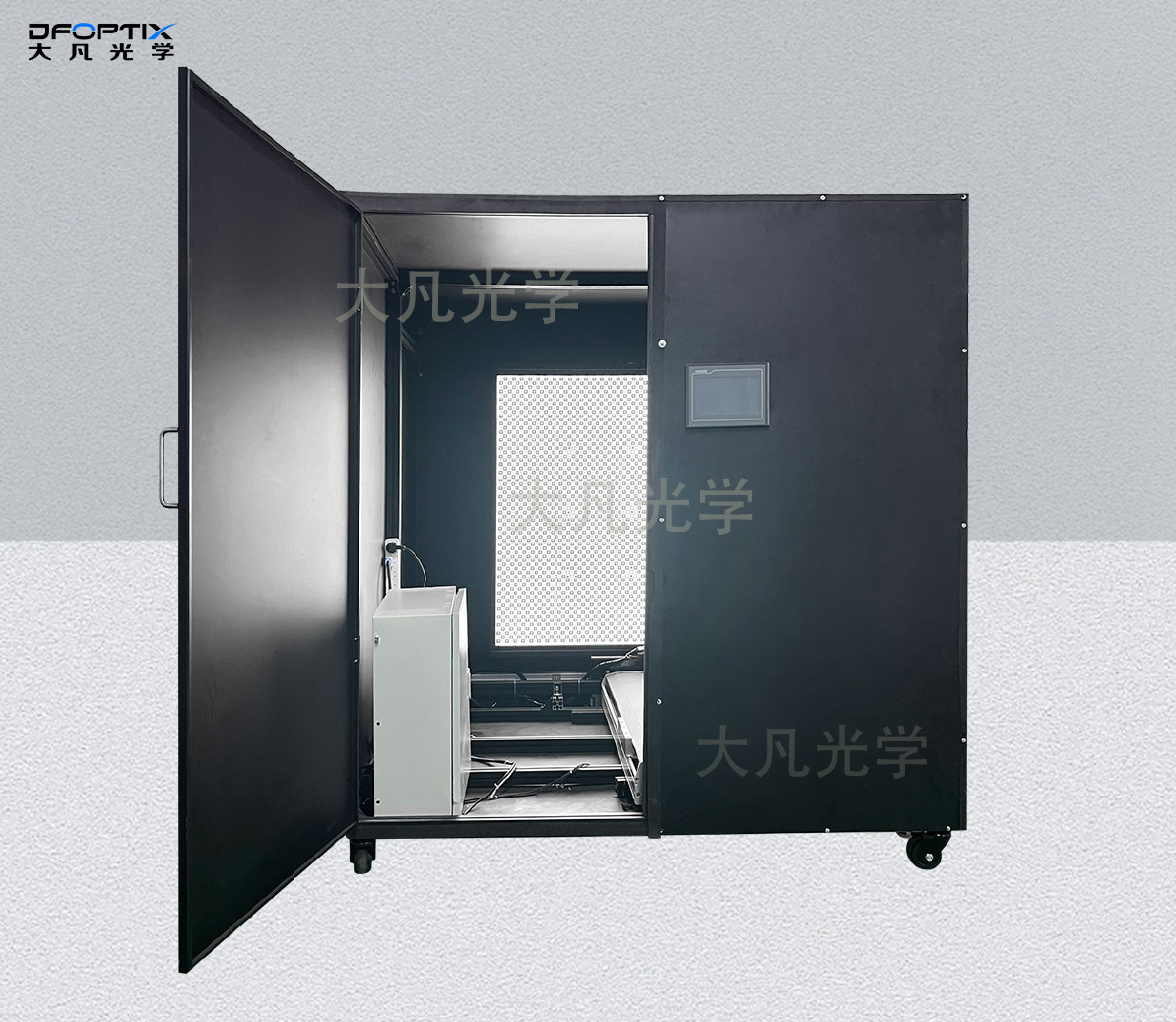

大凡光学带光源标定箱采用“主动光源+同步控制”一体化设计，专为手机四摄时空联合标定优化，核心技术参数如下：

三、四摄时空联合标定的量产实现流程

基于带光源标定箱的四摄时空联合标定，通过“单相机内参校准-多相机空间联合标定-时间同步校准-全局精度验证”四步流程，实现空间与时间的双重统一：

1、单相机内参独立校准

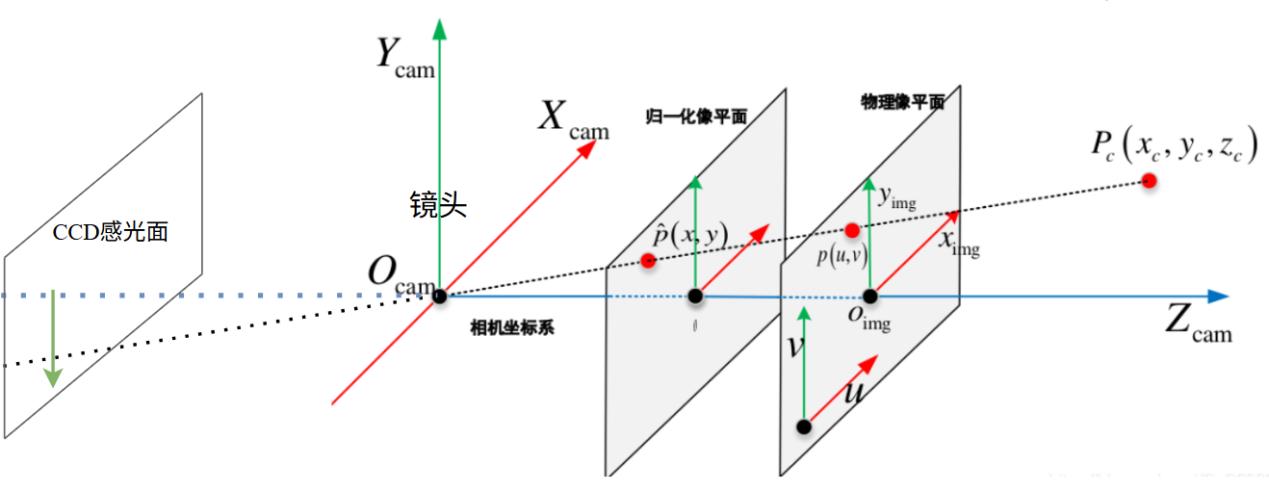

首先对每个相机进行独立内参标定，求解焦距、主点坐标、径向畸变系数与切向畸变系数。标定箱提供不同深度平面的特征点，可更准确地拟合镜头畸变模型，尤其是超广角镜头的边缘畸变校正精度提升40%以上。

2、多相机空间联合标定

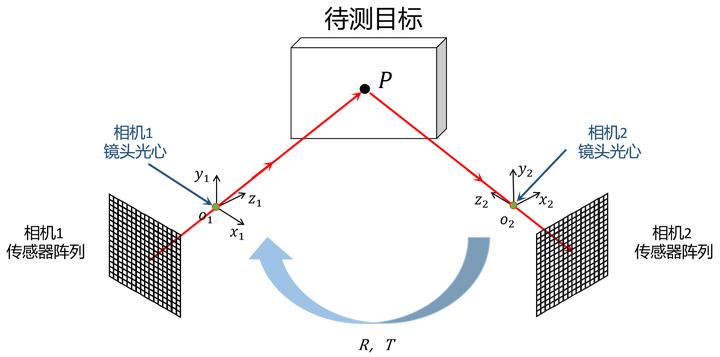

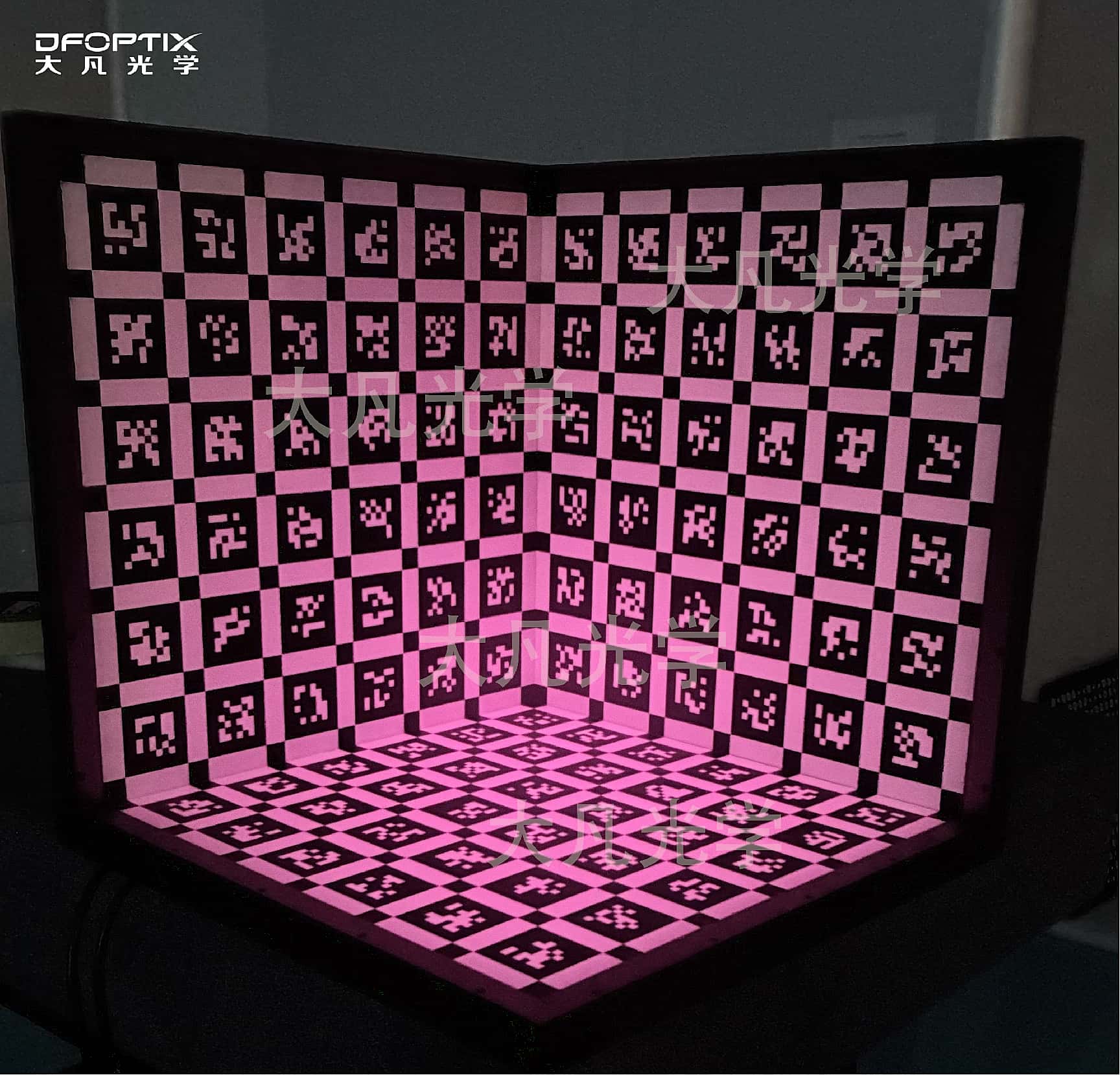

利用三维标定靶标的多深度特征，一次拍摄即可获取所有相机的三维对应点。采用光束平差法（Bundle Adjustment）全局优化所有相机的内参与外参，求解任意两个相机之间的旋转矩阵与平移向量，保证光轴平行度误差≤0.01°，基线距离误差≤0.01mm。

对于ToF深度相机，通过标定箱内已知深度的标准平面，校准深度测量偏差与非线性误差，实现与可见光相机的像素级对齐。

3、时间同步精确校准

通过标定箱内置的动态靶标，拍摄不同速度的运动物体，基于特征点轨迹匹配计算不同相机之间的时间偏移量。采用硬件粗同步结合软件精同步的方案，将最终时间同步误差控制在10μs以内，满足动态场景下的多摄融合需求。

4、全流程精度验证

标定完成后，系统自动进行精度验证：空间精度验证使用标准量块测量不同位置的尺寸误差，确保全局测量精度≤0.1mm；融合效果验证拍摄标准测试卡，检查人像虚化边缘、多摄变焦过渡、AR叠加效果；一致性验证对同一模组重复标定10次，验证标定结果的重复性与稳定性。

四、量产应用优势与工程价值

带光源标定箱在手机模组产线的大规模应用，显著提升了标定精度与生产效率，带来了明确的工程价值：

1、标定精度大幅提升

空间位姿精度从传统方案的0.1mm提升至0.01mm，时间同步误差从1ms降至10μs以内。以某旗舰机型为例，采用带光源标定箱后，人像模式的边缘虚化误差从2mm降至0.3mm，多摄变焦的跳变感完全消除，动态场景下的重影问题得到彻底解决。

2、生产效率显著提高

一体化设计实现了“一键式”自动标定，单台四摄模组的标定时间从传统方案的60秒缩短至15-20秒，产线产能提升3倍以上。封闭式暗箱设计无需额外调试补光，降低了对操作人员的技能要求。

3、量产一致性得到保障

主动光源系统完全屏蔽环境光干扰，不同时段、不同工位的标定结果一致性偏差控制在1%以内。产品良率从传统方案的92%提升至98.5%，大幅降低了售后返修率。

4、全场景适配能力

大凡光学支持可见光、近红外多波段光源定制，可同时满足主摄、广角、长焦、ToF、屏下指纹等多类传感器的标定需求。模块化设计可快速适配不同机型的标定要求，缩短新产品导入周期。

结语

随着智能手机影像系统向更高阶的多摄融合与计算摄影发展，时空联合标定已成为决定产品竞争力的核心技术。带光源标定箱通过主动照明、三维靶标与硬件同步的一体化设计，解决了传统标定方案的固有缺陷，为手机四摄系统提供了稳定可靠的高精度光学基准。
