常做相机成像测试的朋友，肯定对「ISO12233」不陌生——它就像成像圈的「视力表」，是分辨率测试的标配基准。作为全球通用的标准化基准，已成为消费电子、工业视觉、安防监控等领域的标配检测工具。

但随着细分场景检测需求的精细化，单一标准款无法覆盖全场景测试要求，不同测试环节、不同行业均有对应的专用型分辨率测试卡，共同构成完整的成像质量检测工具体系。今天大凡光学将系统盘点分辨率测试卡的核心品类，一次性讲清楚分辨率测试卡的全品类选型，为企业选型与应用提供专业参考。

一、通用基准品类：ISO 12233系列全规格解析

作为分辨率测试领域的「顶流」，ISO12233系列基于国际标准打造，测试数据全球可比、通用性极强，是绝大多数场景的首选。针对不同测试需求，它又分出了两个核心版本，适配从入门研发到量产质检的全流程。

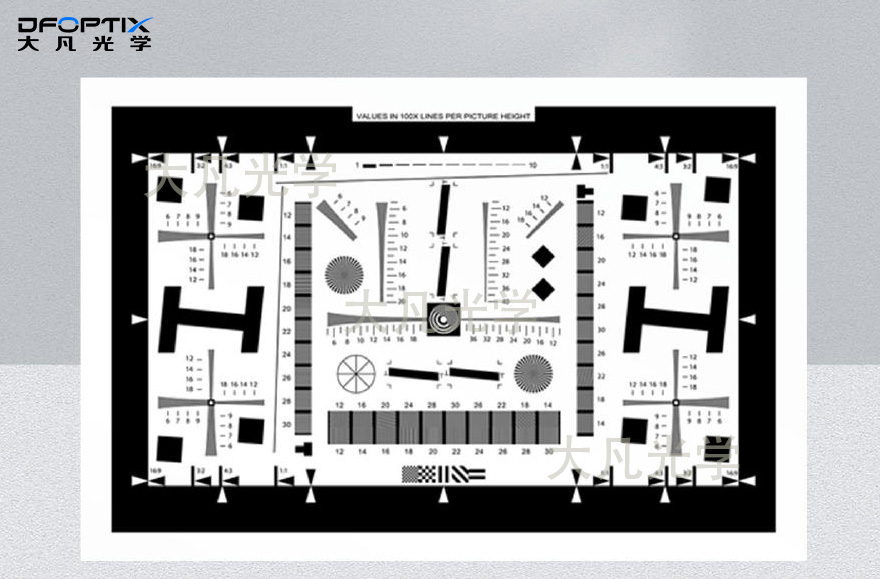

1、ISO 12233:2023标准型分辨率测试卡

这是最经典的分辨率测试卡，主打纯分辨率检测，相当于给相机做「裸眼视力检查」。它的核心结构是多组楔形线对单元，采用等比/等差数列排布，相邻线对组间距固定为3mm，量程覆盖100~2000LW/PH（线宽每图像像高）。整套卡实现了全视场无死角覆盖：中心的J1/K1、J2/K2单元分别检测水平、垂直分辨率，斜向的JD/KD单元对应45度方向分辨率，四角的十字单元专门评估镜头边缘成像性能，一张卡就能摸透镜头全视场的分辨率表现。

测试时配合SFR（空间频率响应）算法，可精准计算出MTF（调制传递函数）值，把「画面清不清晰」这种主观感受，转化为可量化、可复现的技术指标。大凡光学该系列支持0.1X到8X全规格定制，最高可做8倍4000线无拼接，灰度精准、朗伯特性优异，原生适配Imatest、iSeetest、HYRes 3.1等主流分析软件，从消费级手机相机到工业安防镜头都能覆盖。

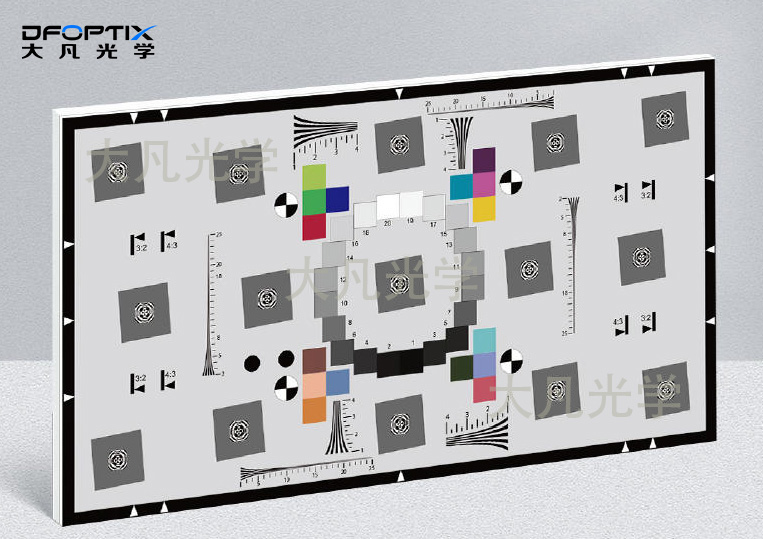

2、ISO 12233:2023 eSFR增强型分辨率测试卡

针对量产场景高效检测的需求，基于ISO 12233:2023标准的低反差Edge SFR规格优化开发的eSFR测试卡，是目前产线批量质检的主流方案。不同于标准版的逐项人工检测，eSFR测试卡采用斜边算法架构，单次拍摄即可自动输出锐度、横向色差、阶调响应、色彩响应、噪点等多维度成像质量指标，大幅降低人工操作成本，提升批量检测效率。

大凡光学eSFR测试卡分为三个版本，可按需匹配不同检测深度：

标准版：3:2标准画幅，搭载20阶OECF灰阶块，满足基础全自动分辨率测试，适配常规研发与量产质检；

增强版：保留标准版全部功能，新增6个倾斜测试方块、空间频率双曲线与16个标准色块，支持更深度的成像性能分析，适合镜头研发调优场景；

扩展版：画幅拓展为16:9，完美适配影视设备、高清安防监控等宽屏产品，测试场景更贴合实际使用。

二、场景专用品类：细分领域的必备检测工具

除通用标准系列外，针对特定测试环节、特殊成像场景的专用分辨率测试卡，是保障检测准确性与适配性的必备补充。以下三类为各行业广泛应用的专用款型。

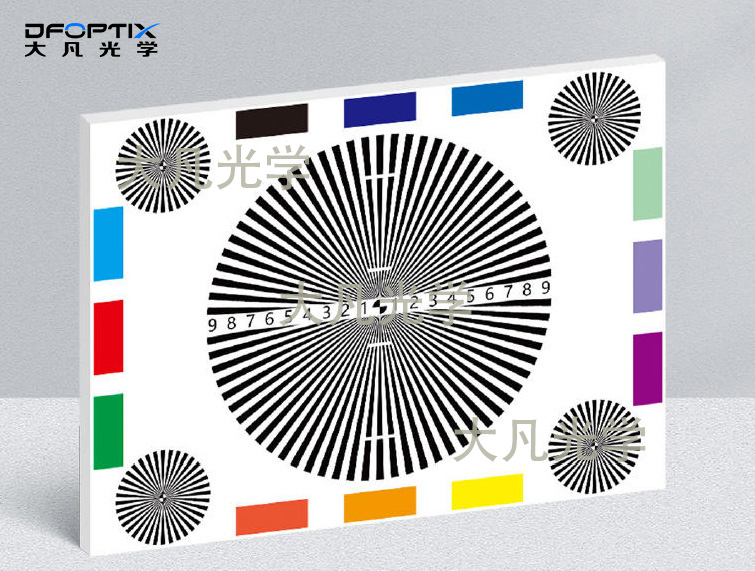

1、镜头调焦测试卡：分辨率准确输出的前置校准工具

测分辨率的第一步，是保证镜头对焦准确——跑焦的镜头，标称分辨率再高也发挥不出来。镜头调焦测试卡就是专门用来快速排查跑焦、校准对焦的工具，属于分辨率测试的「前置校准件」。它采用0.25mm超薄防反射基材，能有效避免灯光反射造成的视觉干扰，靶标图案线条锐利、边界清晰，配合大光圈拍摄，通过观察靶标前后刻度的清晰度，就能快速判断焦点是否偏移；搭配专用软件还能做量化的对焦精度分析，完成AF微调校准。不管是相机/镜头产线的批量调焦，还是设备维修门店的跑焦检测，都是随手能用的高效工具，十几秒就能完成一支镜头的对焦校验。

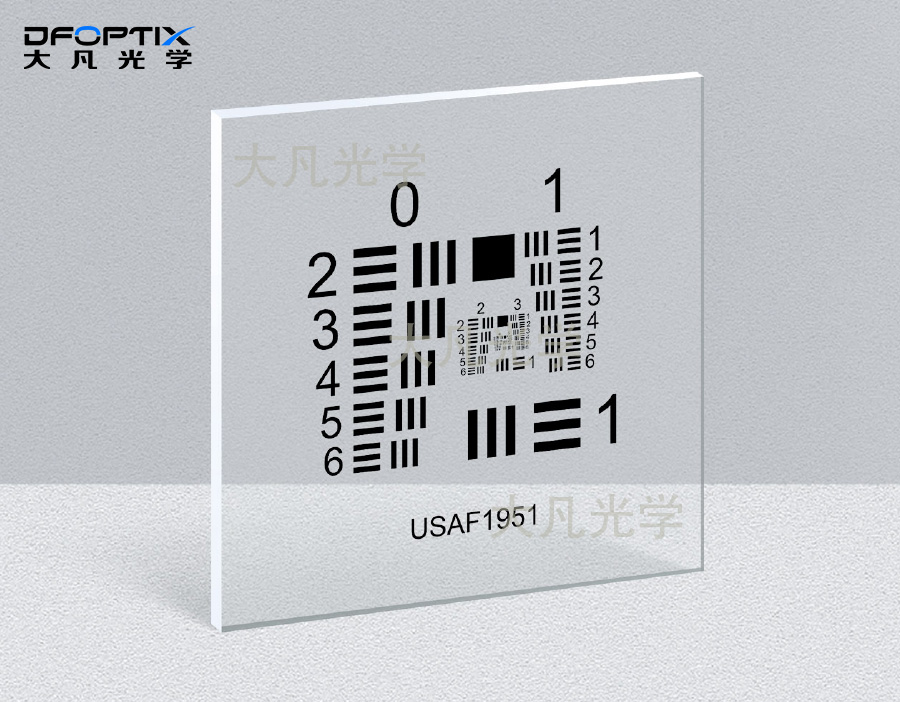

2、高精度分辨率板（USAF1951）：微米级精密检测的基准载体

对于半导体检测、医疗内窥镜、显微成像这类超高清场景，普通微喷工艺的测试卡精度已经达不到要求，这时候就要上光刻级的高精度分辨率板。和常规微喷工艺不同，光刻镀铬工艺能实现最小0.55μm的线宽，图案边缘锐利无毛边，亚像素识别精度远高于印刷款；搭配光学玻璃或氧化铝陶瓷基材，热膨胀系数极低，温漂影响可以忽略不计，长期使用图案不脱落、精度不衰减。大凡光学光刻级分辨率板的特征位置精度可达±1μm，完美适配微米级的精密成像检测，是高端研发、计量校准场景的标配基准。

3、透射式分辨率测试卡：背光成像场景的专属检测方案

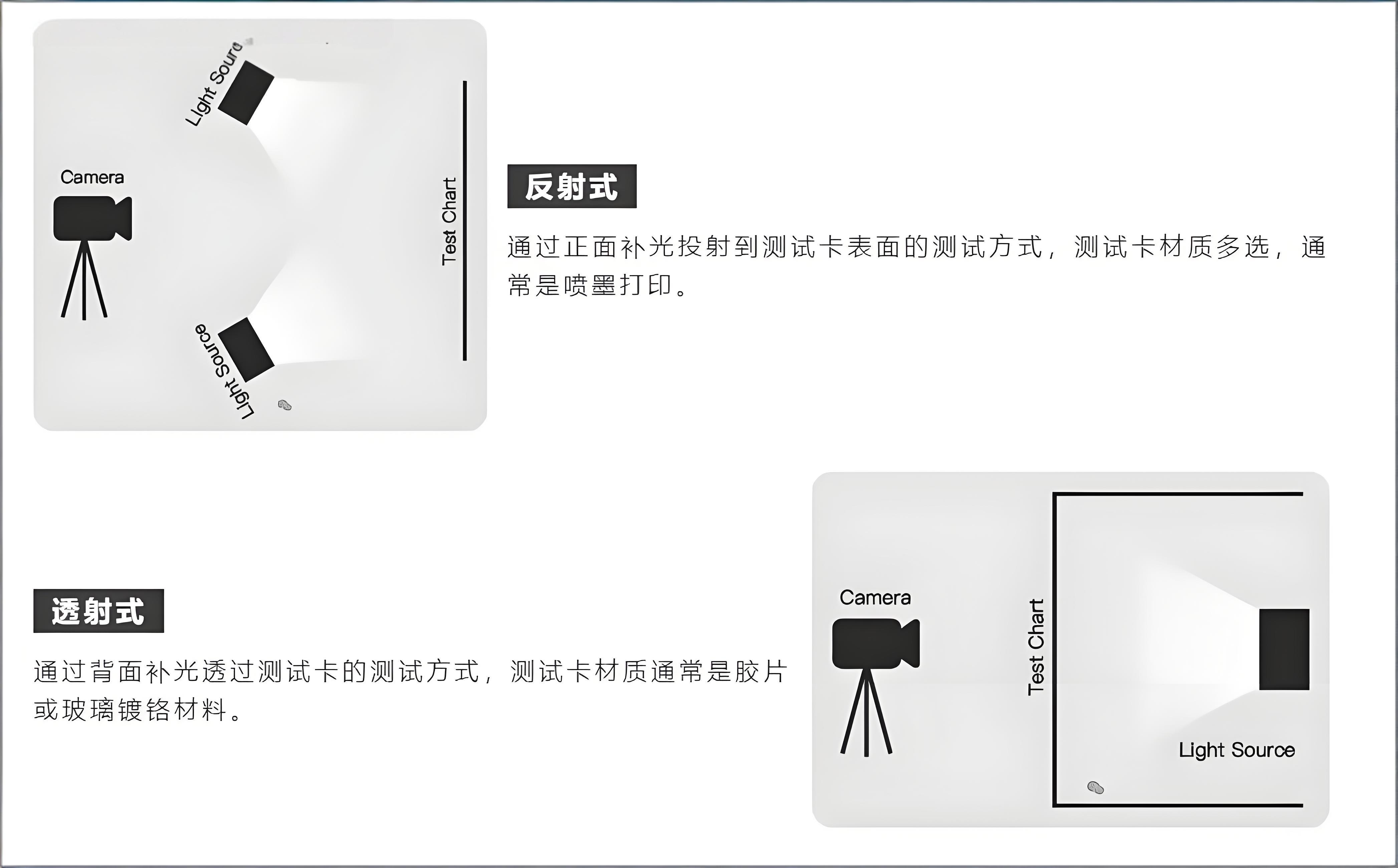

很多人容易忽略成像模式的适配：日常最常见的是正面打光的反射式测试卡，但像X光成像、透射式扫描、背光视觉检测这类场景，就必须搭配透射式分辨率测试卡。透射式测试卡一般以高透有机玻璃为载体，夹装高精度射线吸收材料制成的栅条成像单元，通过背面均匀打光成像，测试条件更贴合实际使用场景。大凡光学透射式卡的光学指标与反射式完全对标，支持全尺寸、全量程定制，是实验室精密透射成像检测的首选。

三、选型核心原则：匹配场景保障检测有效性

分辨率测试卡品类繁多、参数差异大，选型不当会直接导致测试结果失真，无法发挥基准作用。选型需遵循以下三项核心原则。

1、量程匹配原则

测试卡的分辨率量程必须覆盖被测设备的性能上限。若量程不足，高分辨率设备的性能无法被完整表征，测试结果将严重失真。例如1亿像素级别的成像设备，需选用4000线及以上的高规格测试卡，而非常规2000线标准版。

2、精度冗余原则

遵循计量领域的“3倍基准法则”，测试卡本身的加工精度，应至少达到被测设备要求精度的3倍，才能保障测试结果的可信度。例如要求测量误差≤3μm的检测场景，需选用线宽误差≤1μm的光刻级玻璃测试卡，避免基准本身的误差传导至测试结果中。

3、场景适配原则

需根据成像模式、使用环境、使用周期综合选择基材与工艺：

成像模式：正面补光场景选用反射式，背光/透射检测场景选用透射式；

使用环境：室内常规产线优先选用半哑光反射款，兼顾抗反光性能与线条锐度；强光环境下的产线检测选用深哑光款，最大限度降低环境反光干扰；

使用周期：临时测试、教学实训可选用性价比更高的相纸/铝塑基材；长期固定工位检测优先选用玻璃、陶瓷基材，耐用性更强，长期精度稳定性更优。

四、标准化使用规范：保障测试数据一致性

除选型匹配外，规范的操作与维护是保障测试数据准确、可复现的关键，企业需建立标准化的使用与管理流程。

1、测试环境控制

测试区域光照均匀度偏差需控制在5%以内，光线以20°~45°入射角照射测试卡表面，避免光线直射镜头造成眩光。环境温度保持在15℃~25℃，相对湿度控制在40%~60%，减少温湿度变化对测试卡尺寸与相机性能的影响。

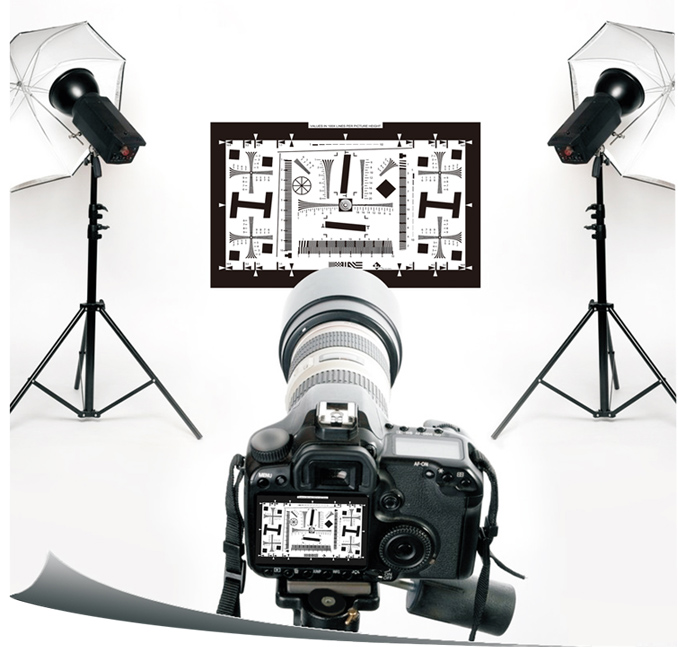

2、拍摄操作规范

相机光轴需垂直于测试卡平面，测试卡有效图案占画面比例保持在60%~80%。色彩与分辨率测试需采用RAW格式拍摄，关闭所有图像增强功能，排除算法优化对原始成像性能的干扰。对焦测试需采用最大光圈拍摄，单次测试拍摄3~5张样本交叉验证，排除偶然误差。

3、日常维护与校准

测试卡存放需置于干燥避光环境，避免阳光直射造成图案褪色。表面浮尘采用气吹清理，污渍可用无尘布蘸无水乙醇轻擦，严禁使用硬质工具刮擦图案区域。拿取时仅接触边缘，避免指纹污染图案。专业高频使用场景建议每年进行一次精度溯源校准，图案出现磨损、划痕时及时更换。

结语

总的来说，ISO12233系列是分辨率测试的「通用万金油」，能覆盖绝大多数常规场景；但要做到精准、高效的全维度成像质量管控，还需要调焦测试卡、高精度光刻板、透射式测试卡等专用款打配合。没有绝对最好的测试卡，只有最适配场景的选择。大凡光学全系列分辨率测试卡，从入门教学到高端计量，从消费电子到工业检测，全品类覆盖、全参数可定制，还能配套标准光源、分析软件提供一站式解决方案，帮你轻松搞定成像质量测试。
