做工业视觉项目的朋友，多少都踩过多相机协同的坑——单台相机标定好好的，拼在一起就出问题：宽幅检测接缝处断纱对不齐、3D抓取定位偏了、多视角测同一个工件各说各话。根因其实就一个：每台相机只做了各自畸变校正，却没统一到同一个全局坐标系。多相机协同，不是画面硬拼，而是所有相机共用一个空间基准。今天我们把底层逻辑、核心流程和选型思路一次讲透。

一、为什么多相机协同必须统一坐标系？

多相机系统不是单台相机的简单叠加，每台相机都有独立的成像坐标系与空间位姿。缺少统一的世界坐标系做基准，各相机的数据就无法对齐，视觉系统的全局检测能力会大打折扣，具体影响集中在四个方面。

1、破解拼接错位，让全视场无缝衔接

宽幅检测、大视野监控这类场景，往往靠3~8台相机并排覆盖全幅。没有统一坐标系时，相邻相机的重叠视场里，同一个物体会被识别成两个独立目标，出现缺陷断裂、尺寸翻倍、漏检重检的问题。比如宽幅纺织面料检测中，落在拼接区的破洞、纬斜，很容易因为坐标错位导致质检评级出错。

2、统一度量标尺，让尺寸数据可溯源

视觉检测的核心是量化，而量化的基础是“1像素对应多少毫米”的像素当量。未统一坐标系的多相机系统，每台相机的当量独立计算，跨相机测量的尺寸误差会被放大。统一坐标系后，全幅面共用一套物理基准，所有尺寸数据都可追溯，质检评级才有据可依。

3、还原空间信息，支撑三维视觉应用

双目立体视觉、多目3D重建、机器人手眼引导这类场景，坐标统一是深度计算的前提。相机之间的位姿偏差，会直接转化为深度误差，最终导致重建变形、抓取偏移。只有所有相机映射到同一个世界坐标系，才能准确还原物体的三维空间信息。

4、简化融合逻辑，适配多传感器方案

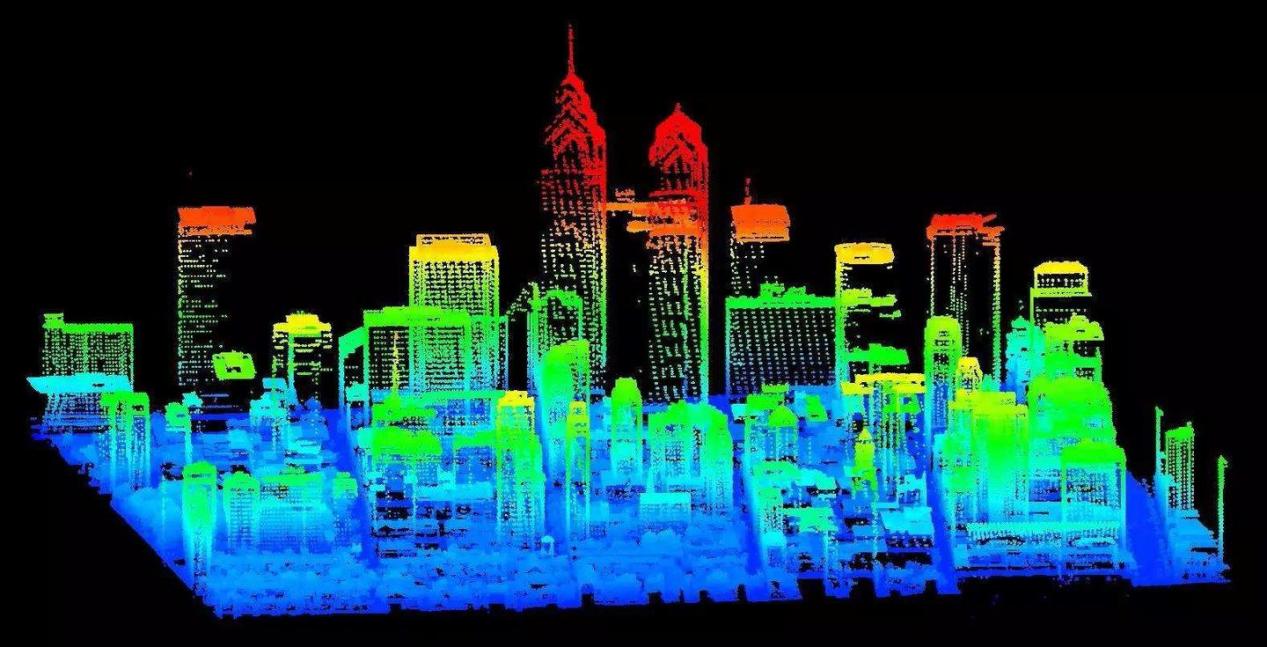

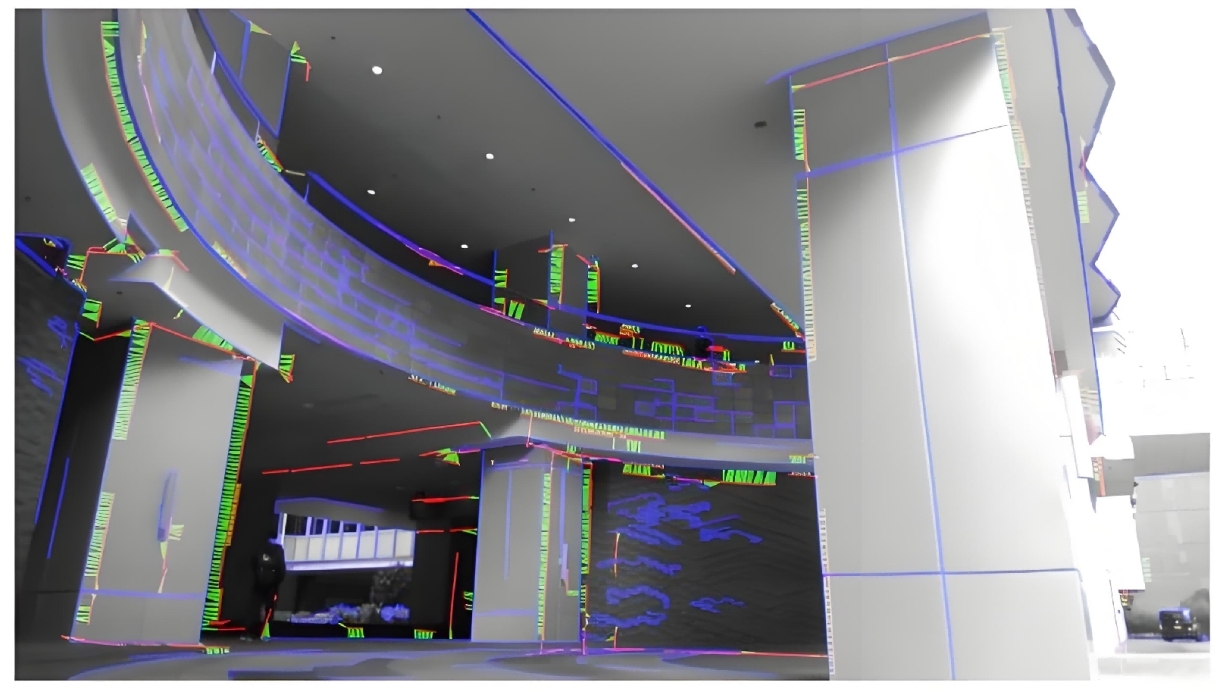

在相机+激光雷达、相机+结构光等多模态方案里，统一的世界坐标系是数据融合的基础。所有传感器共用一套空间基准，省去了反复做坐标转换的繁琐，融合效率和稳定性都会明显提升。

二、坐标系统一的核心逻辑是什么？

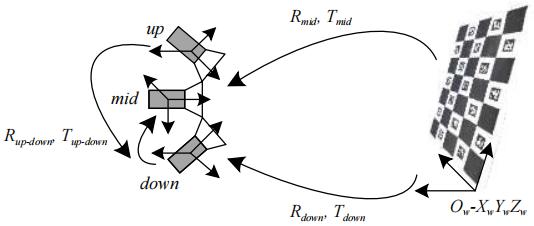

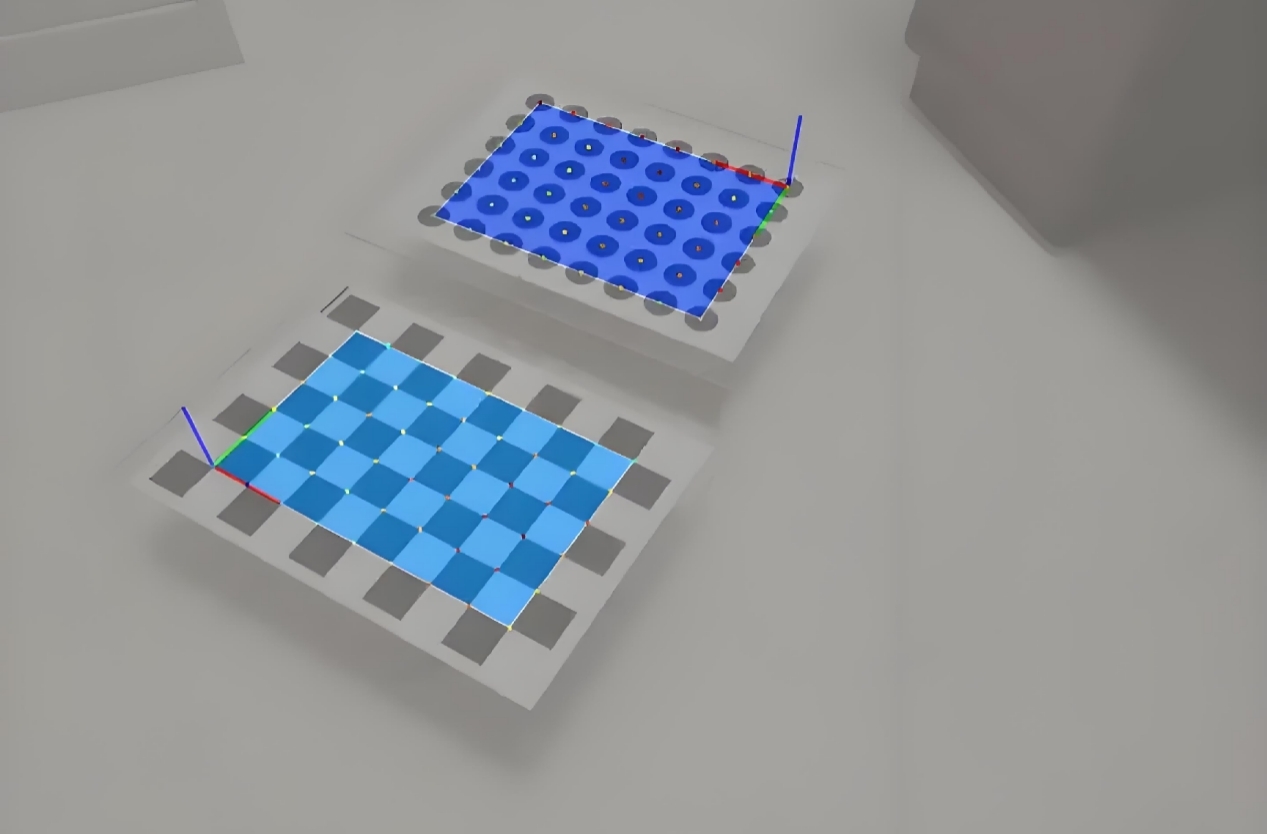

简单来说，多相机坐标系统一，本质就是算出每台相机相对于同一个“世界原点”的位置和姿态（也就是行业内所说的外参矩阵），把每台相机各自的像素坐标，都转换成统一的三维世界坐标。而完成这件事的核心基准，就是标定板。

标定板上的棋盘格角点、圆点中心、编码标签，都有已知的、高精度的物理坐标，就像坐标系里一个个精准的“定位锚点”。所有相机同时拍摄同一块标定板，提取这些公共锚点的像素位置，再和真实物理坐标做匹配，就能算出每台相机的空间位姿，最终把所有相机都纳入同一个坐标系下。大凡光学全系列标定板均采用微米级加工工艺，特征位置精度可控，从源头保证了基准的可靠性，是多相机标定的常用基准工具。

目前主流的标定方案分两类，适配不同场景：

l 平面标定方案：以大尺寸平面标定板为基准，比如大凡光学大尺寸棋盘格标定板、AprilTag阵列标定板，部署简单、成本可控，适合宽幅平面检测、环视拼接等场景。

l 立体标定方案：以三维结构标定板为基准，比如大凡光学三维阶梯标定板、多面体标定板，能提供多深度的空间特征，约束更丰富、精度更高，适合3D视觉、精密装配等场景。

三、多相机协同标定的核心流程

多相机标定不是单相机标定的简单重复，需要遵循标准化的流程，才能保证全局精度的一致性。完整流程分为六个核心步骤。

1、前期准备：选型与环境搭建

首先根据视场尺寸、精度要求、使用环境选定标定板：

幅宽2米以内的高精度检测，可选玻璃/陶瓷基底标定板；

超宽幅、外场场景优先选碳纤维轻量化大尺寸标定板；

遮挡多、环境复杂的产线，推荐AprilTag编码标定板，提升识别鲁棒性。

其次固定所有相机的机械位置与成像参数（焦距、光圈、曝光），标定全程不可调整。搭建均匀光照环境，避免强光直射、镜面反光；若使用带光源标定板，提前预热保证照明均匀度≥95%，降低环境光对特征提取的干扰。

2、同步图像采集

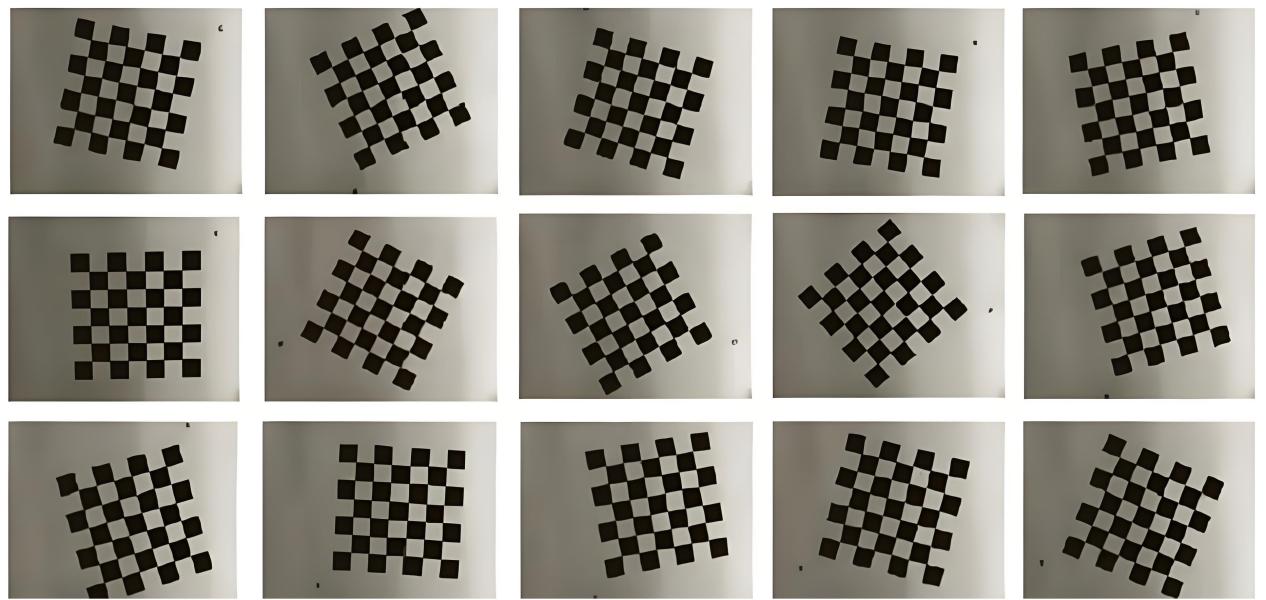

保证所有相机同步曝光拍摄，避免运动场景下的特征错位，高精度场景建议采用硬件触发同步。采集15-25组不同姿态、不同位置的标定板图像，确保覆盖所有相机的公共视场与画面边缘区域，尤其要重点覆盖多相机的拼接接缝处。编码类标定板对姿态要求更低，部分遮挡也可正常识别，能显著提升采集效率。

3、特征点提取与匹配

通过视觉算法提取标定板特征的亚像素坐标：棋盘格采用角点检测算法，圆点阵列采用椭圆拟合提取圆心，编码标签先解码唯一ID再做特征匹配。光刻工艺的标定板图案边缘锐利无毛刺，亚像素提取精度远高于印刷款，能有效降低特征匹配环节的误差。大凡光学光刻系列标定板线宽误差控制在微米级，特征边缘一致性优异，适配各类主流视觉算法的提取逻辑。

4、全局参数优化求解

以单相机内参为基础，通过公共特征点建立多相机之间的位姿约束，采用光束平差法（BA）做全局优化，同步求解所有相机的外参矩阵，最小化全局重投影误差。相比两两相机单独标定再拼接的方式，全局优化能有效减少误差累积，大幅提升整体坐标系的一致性。

5、精度验证与误差修正

标定完成后必须做精度验证：使用已知标准尺寸的量块、标准工件，在全视场不同位置（中心、边缘、接缝处）进行测量，核对尺寸误差与拼接错位量。若边缘区域误差偏大，可补充采集边缘区域的标定图像，优化畸变校正参数与外参精度，直到全视场误差满足项目要求。

6、定期复校与维护

产线长期运行中，设备振动、环境温湿度变化、镜头微动都会导致位姿漂移，标定精度会随时间缓慢下降。建议常规产线每月做一次复校，换季温差较大时增加校准频次；高精度检测场景每两周校验一次，保证系统精度长期稳定。

四、典型场景选型参考

结合大凡光学的全系列标定产品，不同场景可以直接对号入座，少走弯路。

1、宽幅平面检测场景（纺织面料、印刷、面板）

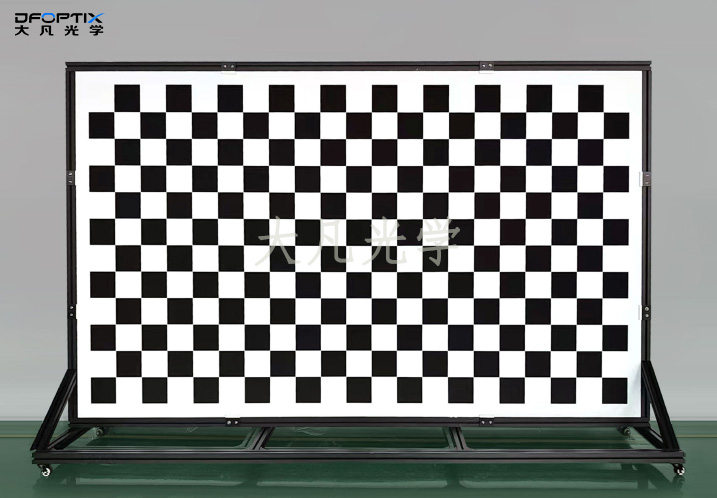

推荐：大凡光学大尺寸棋盘格标定板（碳纤维/6061铝合金基材）、大凡光学AprilTag编码标定板单块大板即可覆盖全幅宽，一次拍摄完成多相机全局标定；碳纤维基材轻量化、抗变形，安装搬运都方便；铝合金款性价比更高，适合恒温产线固定工位。AprilTag款抗遮挡、无匹配歧义，复杂产线环境下识别更稳定。

2、高精度3D视觉场景（精密装配、三维扫描、手眼标定）

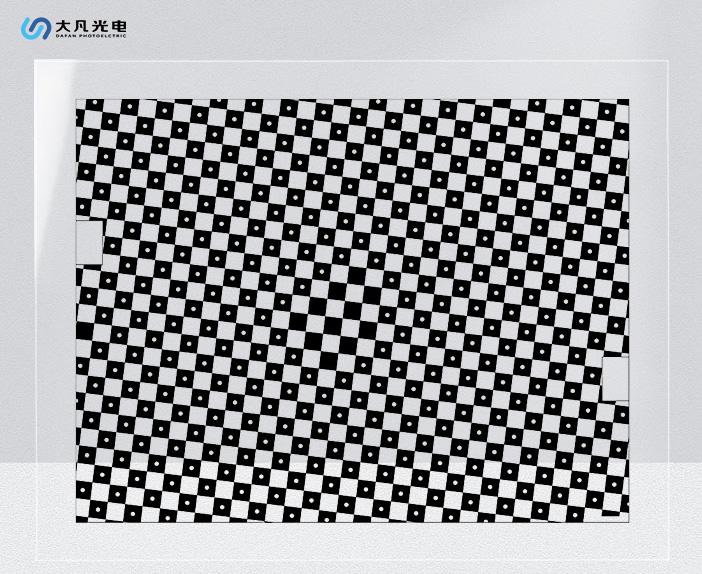

推荐：大凡光学高精度玻璃基底圆点标定板、大凡光学三维立体标定板、大凡光学多面体标定板玻璃光刻工艺的圆点标定板，特征位置精度可达±1μm，圆心亚像素识别精度优于棋盘格，是高精度标定的首选。三维阶梯标定板、多面体标定板能提供多深度、多角度的空间特征，约束更充分，标定后三维定位精度更高，适配精密制造场景。

3、产线在线快速标定

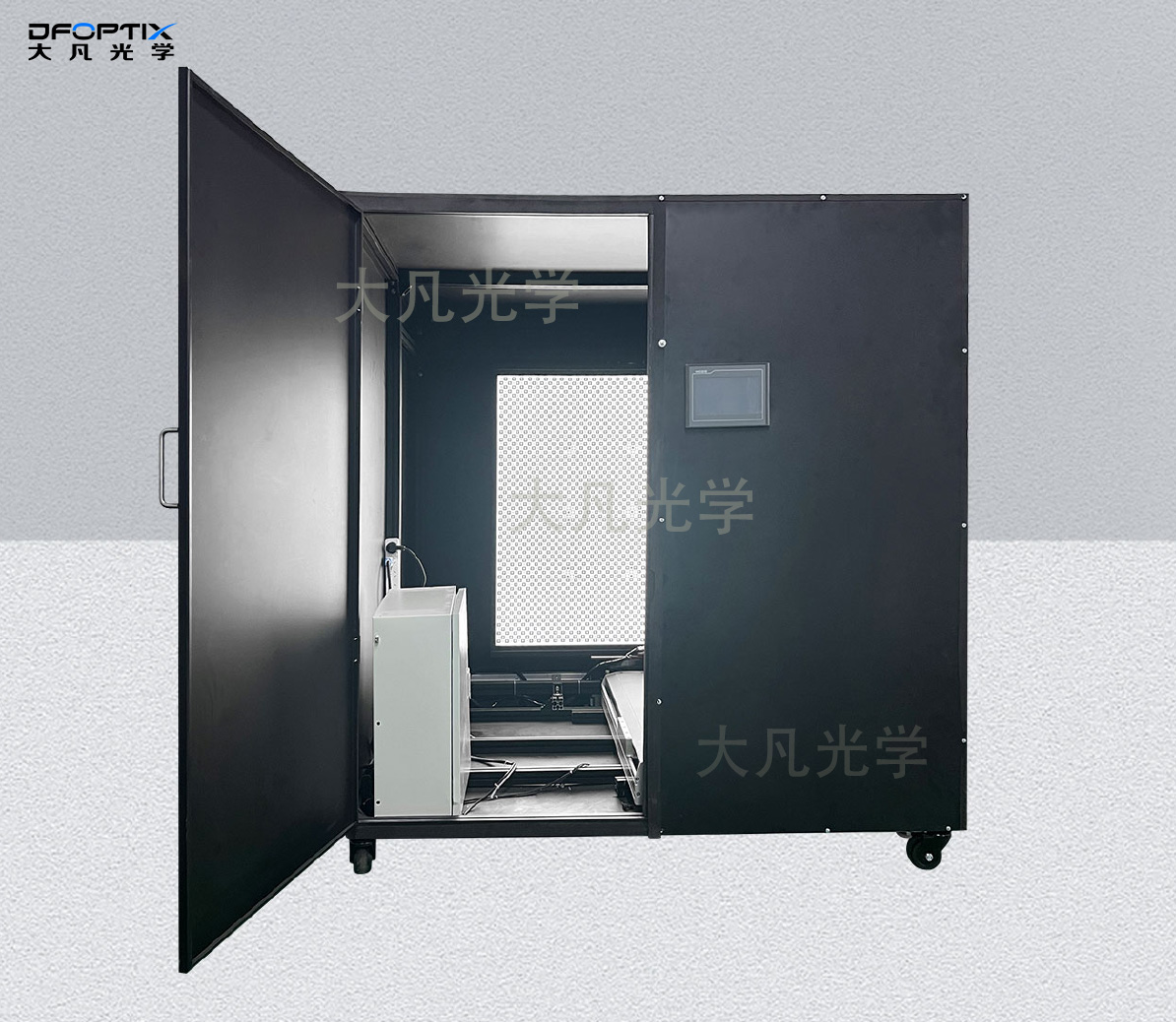

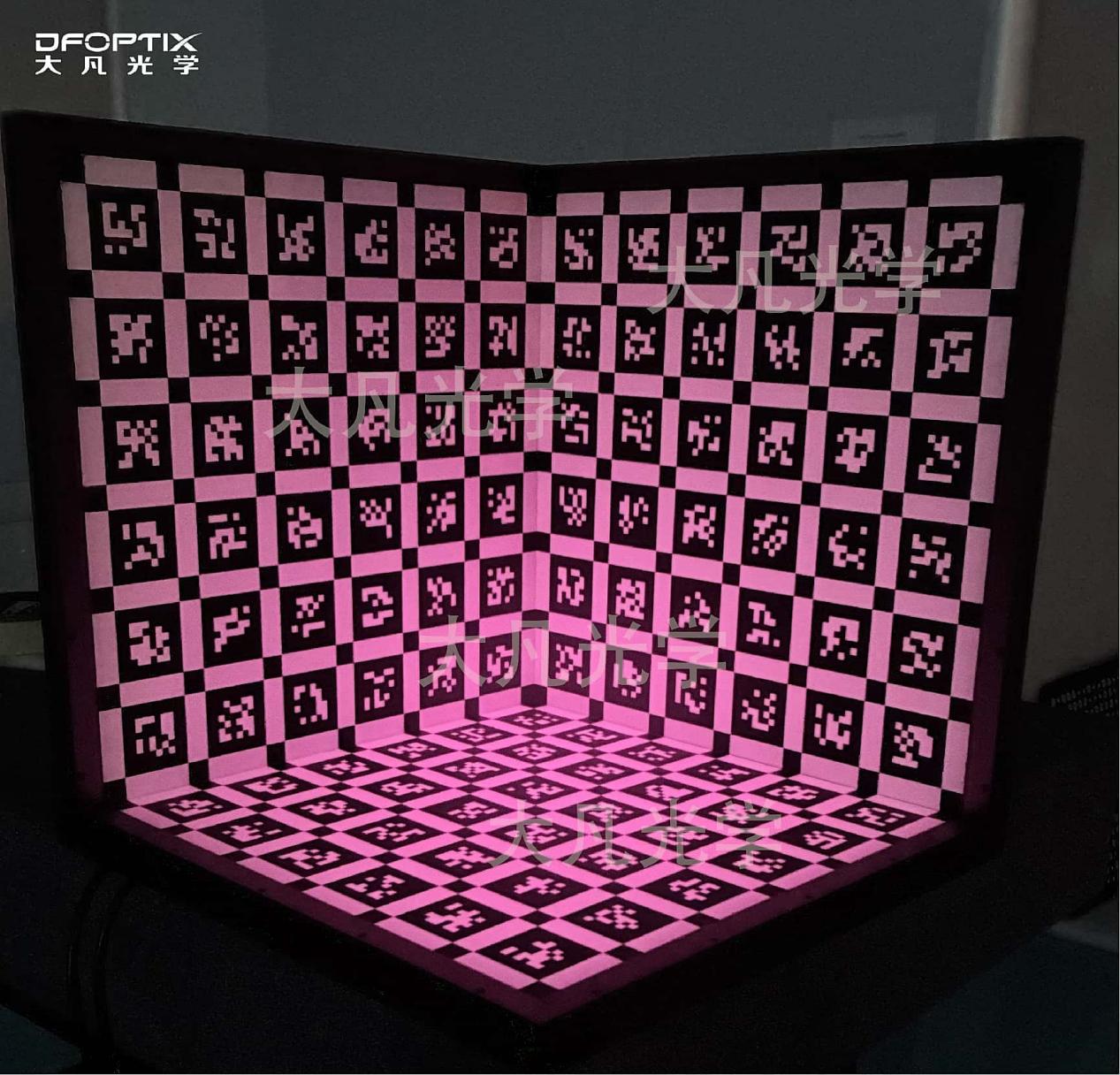

推荐：大凡光学带光源标定板、大凡光学定制标定箱主动均匀照明完全不受车间环境光影响，成像对比度稳定；标准化的结构可以实现即放即拍，大幅缩短产线换型、设备维护后的校准时间，提升量产效率。

4、多机台巡检/临时校准

推荐：大凡光学高精度菲林标定板采用进口光学菲林基材，可卷曲收纳、便携性强，光刻工艺精度完全满足常规复校需求，成本远低于刚性基材，有多条产线需要定期巡回校准的场景非常实用。

五、标定小贴士

最后提醒几个标定入门常有的误区，多多留意可减少不必要的标定失误：

用多块小板拼大视场——手动拼接会引入二次装配误差，优先选单块无拼接的大尺寸标定板；超宽幅场景选带精密定位销的模块化拼接款，误差更小。

忽略相机同步——静态场景可能不明显，动态检测和线阵扫描下，曝光时间差会导致特征错位，高精度场景务必上硬件同步触发。

只拍画面中心——镜头边缘畸变最严重，标定图像必须覆盖全视场，尤其要覆盖拼接重叠区域。

小看温漂——铝合金、普通菲林热膨胀系数高，温差大的场景优先选碳纤维、微晶玻璃、殷钢等低膨胀基材，长期精度更稳。

综上所述，做好标定说到底就是两件事：搭好统一基准，算准空间位姿。选对工具、走标准流程，就能低成本实现稳定可靠的全局坐标系统一。
