做机器视觉项目的朋友，在调试过程中是不是经常遇到这样的场景：相机像素明明很高，算法也调通了，但测出来的尺寸就是有点飘，广角画面边缘总有点变形，多相机拼接时接缝处对不齐。很多人的第一反应是去调算法、换光源，不过有时候，答案其实就藏在最基础的标定环节里。

标定就像给视觉系统“定刻度、正偏差”，是所有尺寸测量、空间定位、多机拼接应用的精度基石。今天我们就来聊聊相机标定的底层逻辑、标准工业流程和选型要点，帮大家把基础打得更扎实，项目推进更顺利。

一、相机标定：到底在标定哪些核心参数

很多人觉得标定就是“拍板子算参数”，其实它是一套完整的误差校正体系。相机成像的本质是把三维世界的物体，通过光学镜头投影到二维传感器上，这个过程会因为镜头光学特性、安装姿态偏差引入系统性误差。标定的核心就是量化并校正这些误差，建立像素坐标与真实物理坐标的精准映射关系。整套标定体系分为两大核心维度，二者共同决定视觉系统的最终精度。

1、内参标定：校正相机的“先天光学属性”

内参是相机出厂就固有的内部参数，描述镜头与传感器本身的成像特性，和安装位置无关。

它主要包含三类核心参数：

一是焦距与主点坐标，决定画面的视场大小与光学中心，参数不准会导致整体尺寸比例失真；

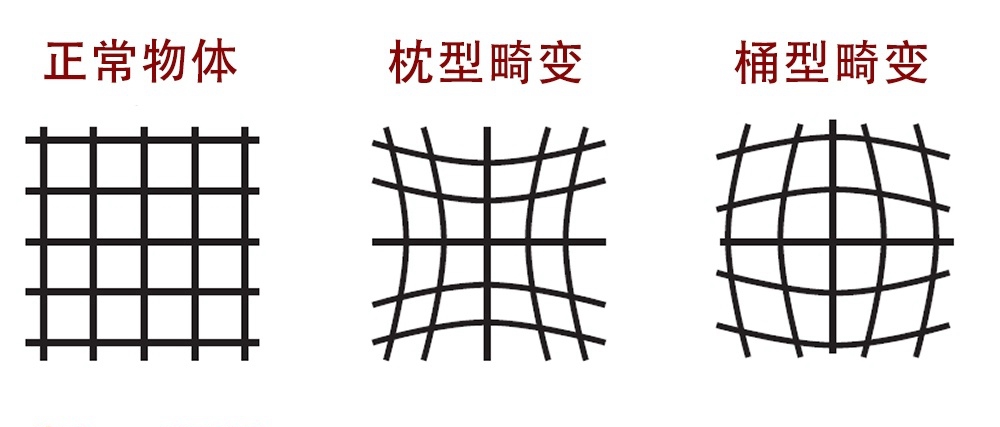

二是径向畸变系数，也就是常见的桶形、枕形畸变，广角、鱼眼镜头这类大视场设备表现尤为明显，会让画面边缘的直线变弯；

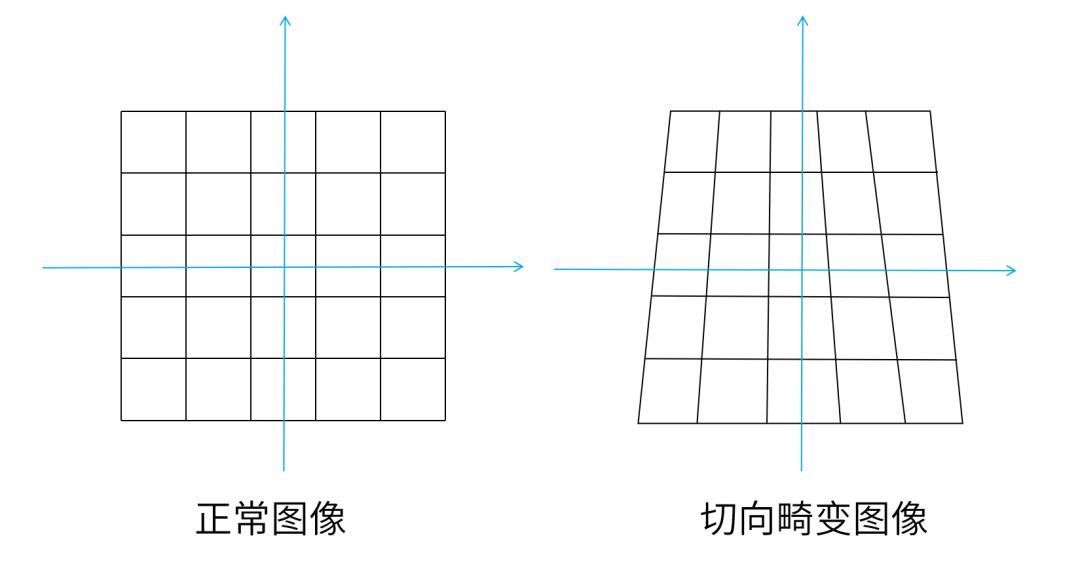

三是切向畸变系数，由镜头与传感器安装不平行导致，会让画面出现梯形偏移。内参标定的目标，就是求解出这些参数的准确数值，把畸变的画面还原成符合真实几何关系的图像，让像素具备可测量的基础。

2、外参标定：确定相机的“空间位置姿态”

如果说内参解决了“相机如何成像”，外参解决的就是“相机在哪里、以什么姿态成像”。外参通常由旋转矩阵和平移向量组成，用于描述相机坐标系与世界坐标系或其他参考坐标系之间的位置和姿态关系。

单台相机仅进行图像层面的目标检测、识别等任务时，外参的作用可能不那么明显；但在多相机协同、相机与激光雷达融合、机械臂手眼引导等场景中，如果不同传感器之间缺乏准确的坐标变换关系，各自采集的数据就无法可靠对齐，最终可能出现拼接错位、定位偏差甚至融合失效。外参标定的核心，就是通过标定数据求解不同坐标系之间的旋转和平移关系，将各传感器统一到同一个参考坐标体系中，从而实现空间数据的准确对齐与协同。

二、工业级标准标定全流程：五步走稳精度

标定不是随便拍几张照片就能搞定的事，规范的流程才能保障结果稳定可靠。经过大量工业项目验证，一套完整的标定流程分为五个核心步骤，环环相扣，每一步的规范性都会影响最终精度。

1、第一步：前期准备，选对基准是前提

标定板是整个标定过程中的“几何基准”，它的制造精度和稳定性会直接影响最终的标定精度——再优秀的算法，也无法从存在几何偏差的标定板中恢复出完全准确的真实尺寸。因此，首先要根据相机视场范围、目标精度、工作距离以及实际使用环境，选择尺寸、特征间距、材料和精度等级合适的标定板。

精度要求≤±5μm的实验室与精密检测场景，优先选大凡光学石英玻璃基底标定板，光刻工艺特征精度可达±1μm，平面度与热稳定性优异；

产线高频使用、环境复杂的场景，推荐氧化铝陶瓷基材款，哑光漫反射不反光，洛氏硬度≥80HRA耐磨抗造；

对于大视场、外场部署或需要频繁搬运的标定场景，可根据精度要求选用大凡光学大尺寸标定菲林或碳纤维复合标定板，在满足视场覆盖的同时兼顾便携性与结构稳定性。标定前应确定实际工作状态下的焦距、对焦位置、光圈、分辨率等成像参数，并在整个标定过程中保持一致；对于变焦镜头，焦距确定后应避免再次调整。标定时还应搭建稳定、均匀的照明环境，避免强光直射、局部过曝和镜面反光，确保标定特征能够稳定、清晰地被识别。若采用带光源标定板，应按照产品要求进行预热并确认照明已经稳定；部分主动式标定板的照明均匀度可达到≥95%。

2、第二步：图像采集，覆盖全面是关键

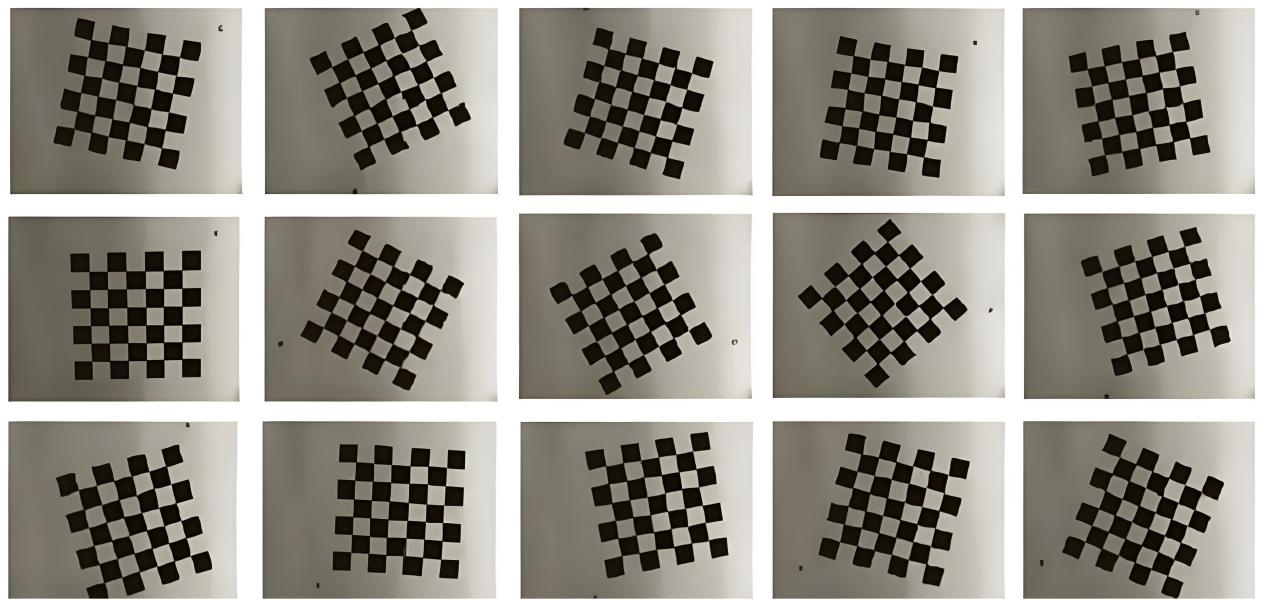

很多人标定误差大，问题就出在图像采集太随意。常规单相机标定建议采集15~25张不同姿态的标定板图像，核心要做到“三覆盖”：覆盖全视场区域，尤其要让标定板出现在画面四角与边缘。镜头边缘是畸变最严重的区域，只拍中心会导致边缘校正不足；覆盖多种姿态，包含平移、旋转、俯仰、倾斜不同角度，倾斜角度建议在0°~30°区间，提供充足的几何约束；覆盖不同距离，远近各拍几组，避免单一距离带来的求解偏差。

多相机系统还要保证所有相机同步曝光采集，高精度场景建议采用硬件触发同步，避免运动错位带来的特征匹配误差。

3、第三步：特征提取与参数求解

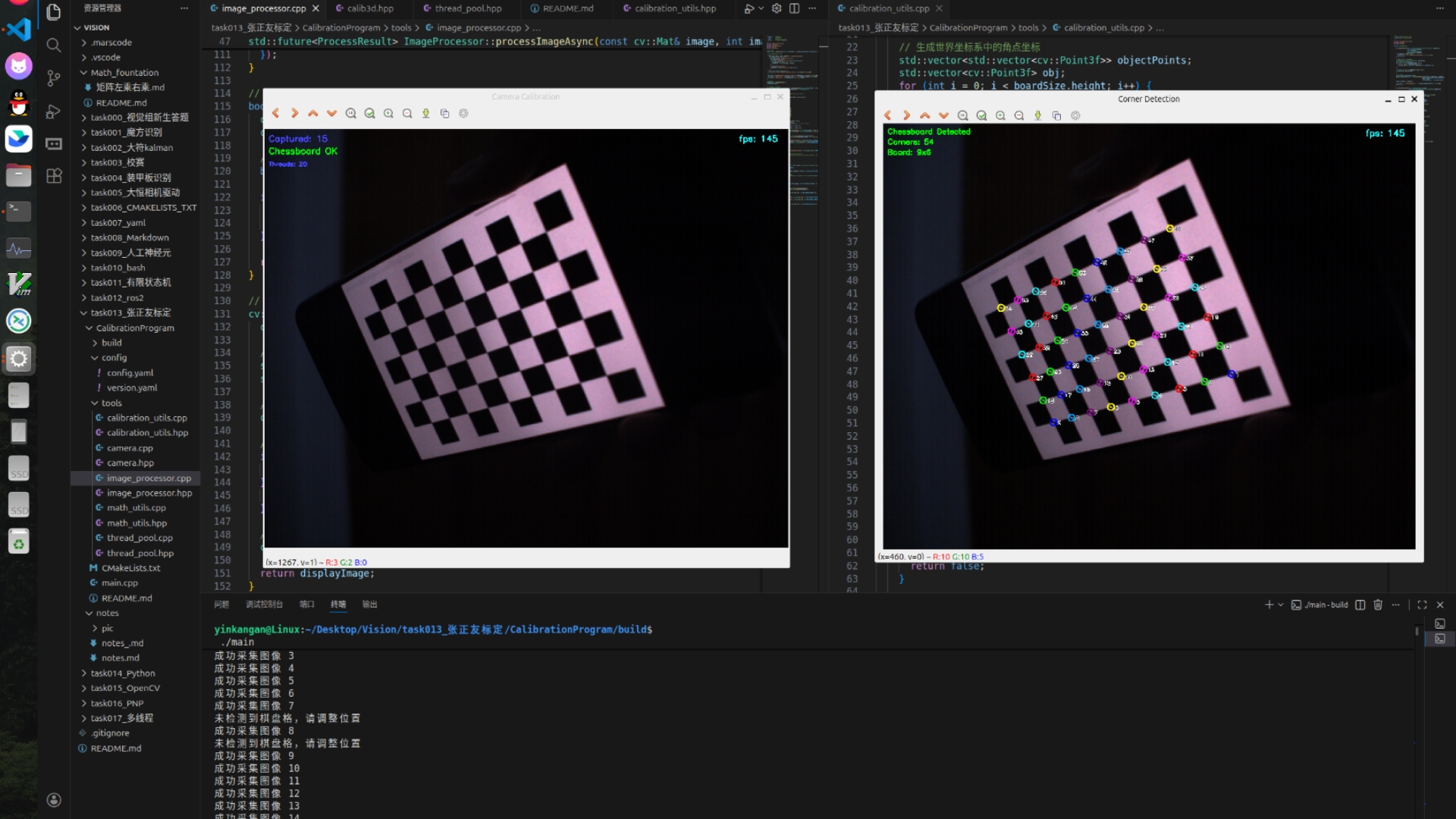

图像采集完成后，算法会先对标定板特征做亚像素级提取：棋盘格提取内角点，圆点阵列拟合圆心，编码类标定板先解码ID再匹配对应特征。

大凡光学光刻系列标定板图案边缘锐利无毛刺，亚像素提取精度远高于普通印刷款，能有效降低特征提取环节的固有误差。参数求解以张正友平面标定法为行业通用基础，先通过单应性矩阵得到初始参数，再通过非线性优化算法最小化重投影误差；多相机系统建议采用光束平差法做全局优化，同步求解所有相机的外参矩阵，比两两标定再拼接的误差累积更小，全局精度更优。

4、第四步：精度验证，合格才能上线

解算出参数不代表标定完成，必须做精度验证才能确认结果可靠。

常用的验证方式有两种：

一是看重投影误差，工业级常规场景要求≤0.5像素，高精度检测场景建议≤0.2像素，误差过大就要检查图像质量或重新采集；

二是实物验证，用已知标准尺寸的量块或标准工件，在视场不同位置（中心、边缘、接缝处）测量尺寸，核对误差是否满足项目要求。如果边缘区域误差明显偏大，通常是采集时边缘覆盖不足，补充对应区域的图像重新优化参数即可。

5、第五步：定期复校，守住长期稳定性

标定不是一劳永逸的事。产线长期运行中，设备振动、环境温湿度变化、镜头老化都会让参数缓慢漂移。建议常规产线每月做一次复校，换季温差较大时增加频次；高精度检测场景每两周校验一次；相机位置调整、镜头更换后必须重新完成完整标定。

三、主流标定板怎么选？三类方案各有所长

市面上标定板品类繁多，不用盲目追求高参数，按需选择才是最优解。三类主流方案各有侧重，基本能覆盖绝大多数工业场景。

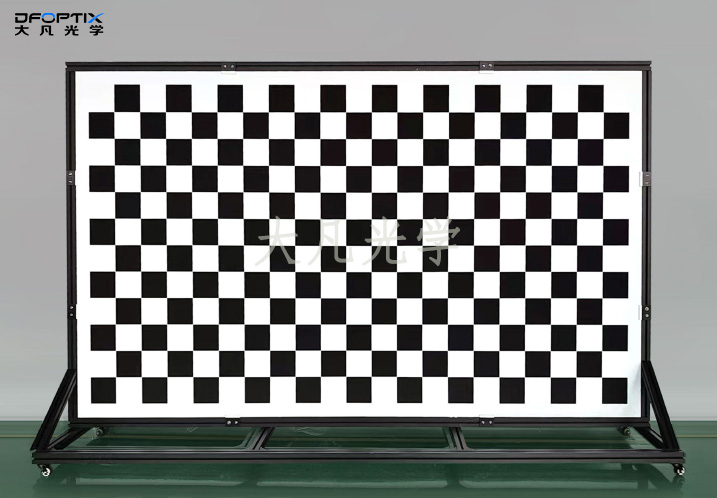

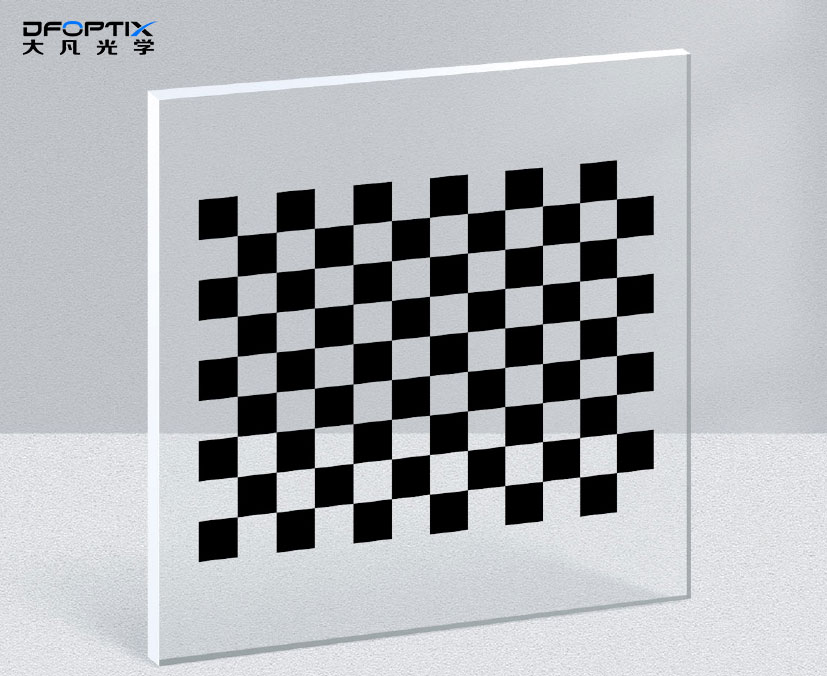

棋盘格标定板是通用经典款，算法兼容性最好，OpenCV、Halcon等主流视觉库原生支持，上手门槛低，适合常规单双目标定、教学实训与通用工业检测。大凡光学标准玻璃基底棋盘格标定板是很多实验室与产线的标配，精度稳定、性价比均衡。

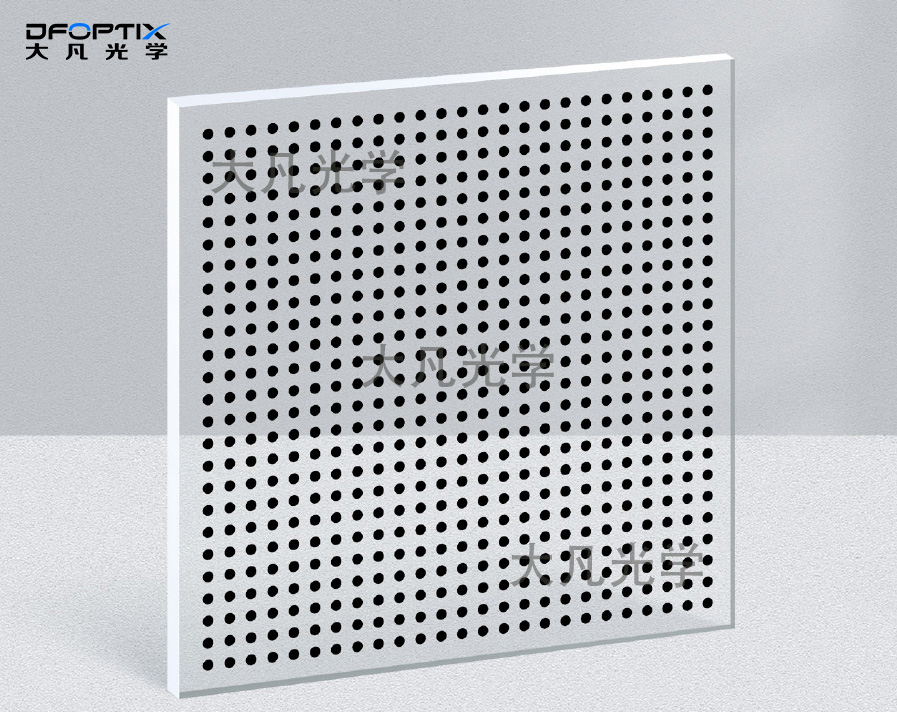

圆点标定板是高精度与大畸变场景的优选，依托“透视变换下圆心位置不变”的数学特性，在大角度倾斜、鱼眼大畸变场景下，特征提取稳定性优于棋盘格，标定精度上限更高。大凡光学高精度圆点标定板可适配鱼眼相机标定、三维扫描重建等这类对边缘精度要求高的场景。

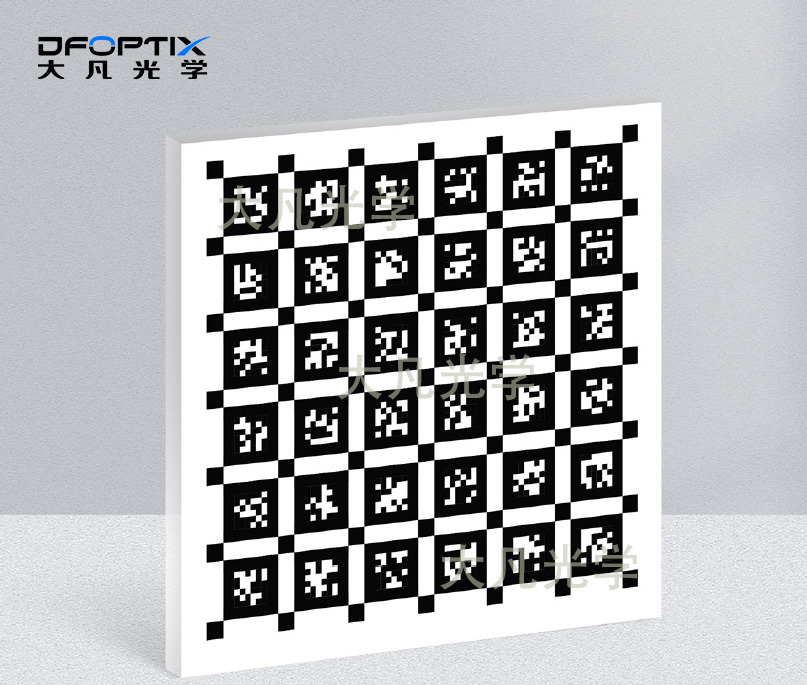

二维码编码标定板是复杂场景的效率利器，比如AprilTag、ChArUco这类融合编码的款式，抗遮挡、无匹配歧义，单帧即可解算位姿，多相机联合标定效率提升显著。大凡光学ChArUco光学校正标定板融合了棋盘格的精度与编码的鲁棒性，遮挡频发的产线、自动化标定工位非常适用。

除此之外，低光照场景可选带光源标定板，大视场拼接选大尺寸碳纤维标定板，3D视觉场景可选三维立体标定板，都有对应的成熟方案。

四、标定选型误区：几个常被忽略的细节

很多标定失误并不是算法本身的问题，而是一些细节没有做到位，几个高频误区可以提前规避。

1、不要用普通打印纸随意替代专业标定板。普通打印材料可能存在尺寸误差、图案变形、纸张翘曲等问题，对于高精度工业标定尤其需要谨慎。应根据目标精度、视场和工作环境选择具有相应尺寸精度、平面度和稳定性的专业标定产品。

2、不要只采集画面中心区域。标定数据应尽可能覆盖整个有效视场，尤其要包含靠近图像边缘的特征点，否则对镜头畸变的约束可能不足，导致边缘区域的校正效果下降。实际采集时，应通过改变标定板的位置和姿态，让特征点充分覆盖图像范围。

3、不要忽略温度变化带来的影响。对高精度视觉测量而言，标定板、相机和镜头的热稳定性都可能影响最终精度。对于温度波动较大的工作环境，应选择热稳定性更好的标定基材，并尽量在接近实际工作温度的状态下完成标定和精度验证。

4、多相机系统不能只关注单台相机的内参。各相机完成独立内参标定后，还需要通过共同标定基准或其他可靠方法建立相机之间的外参关系；对于高精度拼接和测量系统，可进一步进行联合优化，使各相机统一到同一参考坐标系，从而保证空间位置和坐标关系的一致性。

结语

总的来说，标定并不是视觉项目中的一个简单步骤，而是决定视觉系统测量与定位精度的重要基础，也构成系统长期稳定运行的重要保障。从基础的畸变校正，到复杂的多传感器空间融合，大量涉及尺寸测量、空间定位、多机拼接的视觉应用，都建立在可靠的标定结果之上。

标定流程做扎实、标定工具选合适，后续的尺寸测量、空间定位和多机拼接才能有可靠的精度基础，项目落地也会更加顺畅。再遇到尺寸漂移、边缘变形、拼接错位这类问题时，不妨先回头检查标定环节，而不是一味调整算法，很多系统性误差都可以从标定质量、坐标关系和环境稳定性中找到线索。把标定这一步做扎实，后续的每一步都会走得更稳。
