在机器视觉向三维感知升级的当下，双目立体视觉、多目3D重建已经成为精密检测、机器人引导、体积测量等场景的标配方案。很多团队调试系统时，会把大量精力花在算法调优上，却常常忽略标定工具的选型——同样的相机与算法，用平面标定板和三维立体标定板得到的结果，在深度精度、标定效率上可能相差甚远。

平面标定板经典通用，三维立体标定板更适合复杂空间场景。二者没有绝对的优劣之分，而是对应不同的应用需求和投入产出考量。今天我们就从技术原理、性能特点和场景适配三个维度，详细对比二者的差异，帮助大家选择更适合双目/多目视觉系统的标定方案。

一、多目标定的核心：不止是内参，更要深度约束

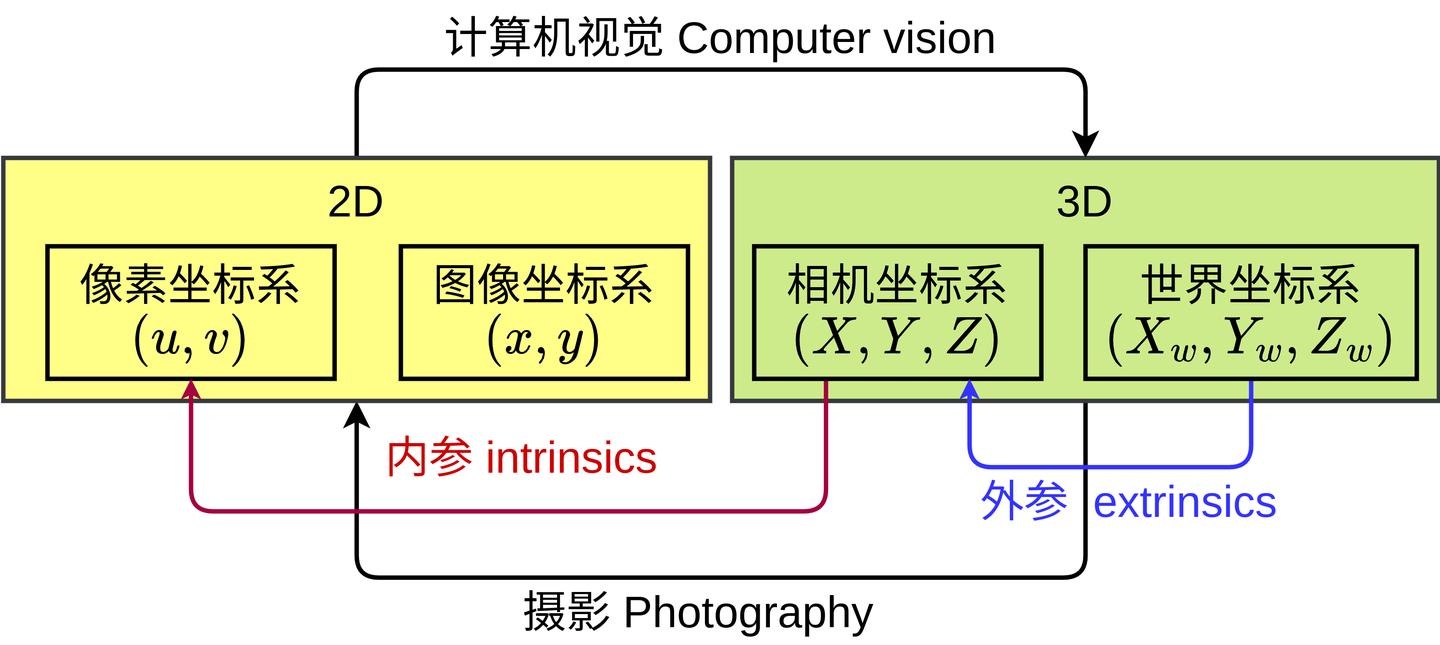

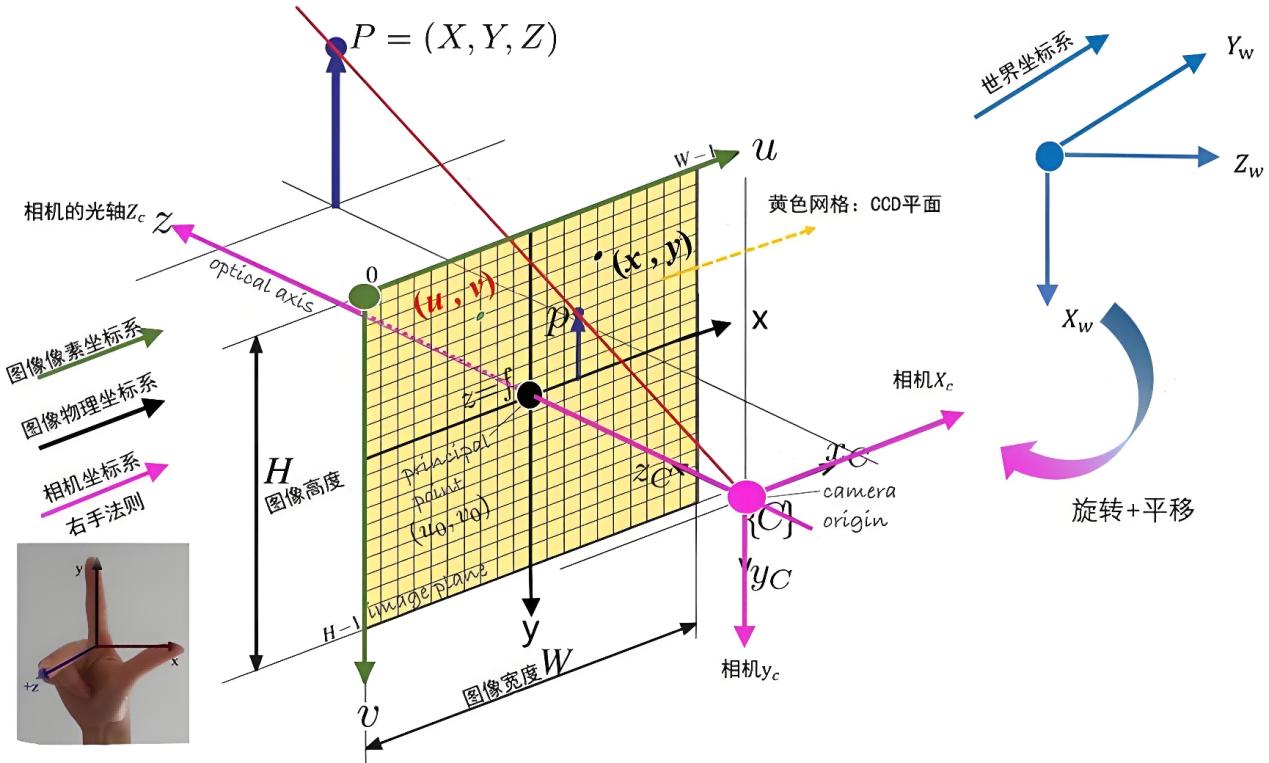

对于单相机标定，校正畸变、求解内参，一块平面标定板通常就足够；但双目与多目系统的标定核心，是求解相机之间的相对位姿——也就是旋转矩阵与平移向量，进而建立统一的三维坐标系。

这其中，平移向量的深度分量精度，高度依赖标定板提供的三维约束。平面标定板所有特征点都在同一个平面上，深度方向缺少差异化约束，单帧数据很难稳健解算出完整的6自由度外参；而三维立体标定板天然带有多深度特征，从几何根源上补足了深度约束，这也是二者最本质的区别。

标定板的约束能力，直接决定了外参求解的稳定性与深度方向的测量精度。对于双目测距、三维重建这类应用，深度精度往往是核心指标，这时候选对标定板的类型，可能比反复调试算法的收益更明显。

二、平面标定板：经典通用，灵活适配绝大多数场景

平面标定板是机器视觉领域的经典标定方案，以张正友标定法为核心理论基础，经过十余年的工程验证，算法成熟度与生态兼容性无可替代。

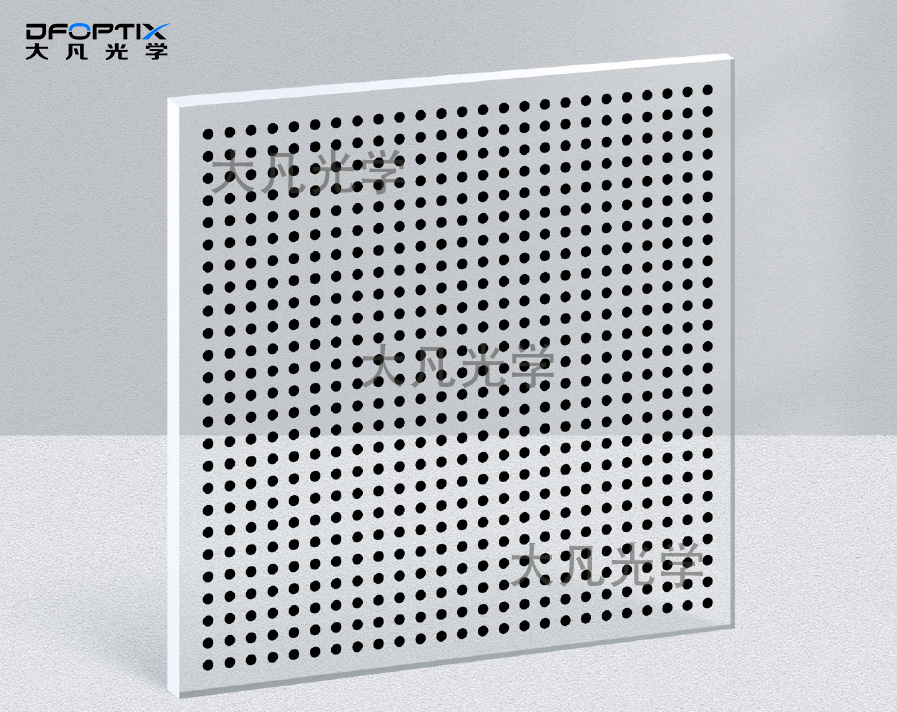

大凡光学平面标定板拥有完整的产品矩阵，覆盖从微米级高精度到米级大视场的全场景需求：高精度款选用石英玻璃或氧化铝陶瓷基材，采用光刻工艺制作，特征精度可达±1μm，适合实验室级精密标定；大尺寸款采用碳纤维复合材料，单块最大可做3m×5m一体成型，热膨胀系数仅2~5×10⁻⁶/℃，适配大视场多目拼接场景；编码阵列款融合AprilTag、ChArUco等图案，抗遮挡、无匹配歧义，适合复杂产线环境；便携款选用PET菲林基材，可卷曲收纳，适合外场巡检与临时校准。

平面标定板的优势与局限性：

l 优势：一是成本门槛低，同尺寸下价格远低于立体标定板，入门与批量部署压力小；二是灵活度高，图案、基材、尺寸均可按需定制，从微型模组到超大视场均能适配；三是算法兼容性强，OpenCV、Halcon等主流视觉库原生支持，无需额外开发即可快速上手。

l 局限性：由于所有特征共面，深度方向几何约束不足，单帧数据无法稳定求解外参，必须采集15~25组不同距离、不同倾角的姿态数据才能完成标定，操作繁琐且对人员经验要求高；当标定板与相机光轴夹角过小时，还容易出现解算退化，导致深度方向误差偏大。

三、三维立体标定板：高效精准，量产与高精度场景的优选

如果说平面标定板是“通用全能选手”，三维立体标定板就是“复杂空间场景下的高精度专项选手”。它通过阶梯式、金字塔式或多面体等三维结构，在不同空间深度上布置高精度特征阵列，让特征点不再局限于同一个平面，从而为双目、多目视觉系统提供更加丰富的三维几何约束。简单来说，可以把它理解为将不同深度的标定特征集成到同一个标定工具中，一次采集即可获得更丰富的空间几何信息。

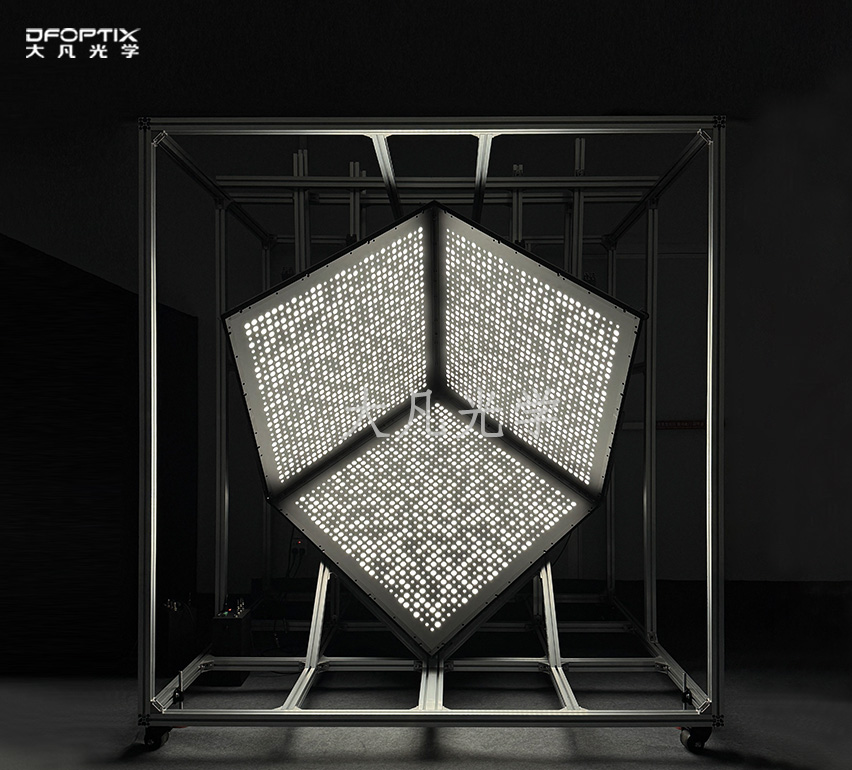

大凡光学三维立体标定板覆盖阶梯式与多面体两大品类，核心加工指标严格管控：各平面特征精度与平面标定板持平，面间夹角公差优于±0.05°，台阶高度公差控制在微米级，确保深度方向的基准准确；部分型号可选配主动匀光照明系统，照明均匀度≥95%，彻底摆脱环境光干扰，适配产线自动化标定场景。

相较于平面方案，它的核心优势体现在效率与精度两个维度。效率上，单帧数据即可提供多深度约束，完整解算相机内外参，无需反复调整姿态，单台多目系统的标定时间可缩短70%以上，非常适配量产线的快节拍需求。精度上，充足的三维约束避免了共面退化问题，深度方向的标定精度与重复性显著提升，尤其在精密装配、高精度3D检测这类对深度误差敏感的场景，优势更为明显。

当然它也有自身的适配边界：加工工艺复杂，原材料与制造成本明显高于平面标定板；整体结构固定、体积偏大，便携性较差，不适合频繁移动的外场场景；小视场近距离下，台阶结构可能超出视场范围，反而不如平面板灵活。

四、六大维度对比，看清二者的适配边界

为了更直观地梳理差异，我们从六个核心维度对两类标定板做了对比，方便快速判断选型方向：

简单来说，平面标定板胜在“通用灵活”，三维立体标定板赢在“高效精准”。不存在绝对的“升级替代”关系，核心还是看使用场景的核心诉求：是追求低成本与灵活性，还是追求高效率与高精度。

五、场景化选型指南，对号入座不踩坑

结合双目/多目系统的常见应用场景，我们整理了针对性的选型建议，基本可以直接匹配对应方案。

研发实验室与算法验证场景，优先选择高精度平面标定板。这类场景对标定灵活性要求高，需要频繁适配不同相机、不同视场的测试需求，且有充足的时间采集多姿态数据。大凡光学玻璃基底棋盘格或圆点标定板是优选，微米级精度足以支撑算法验证与性能测试，多尺寸可选，适配不同焦距的镜头。

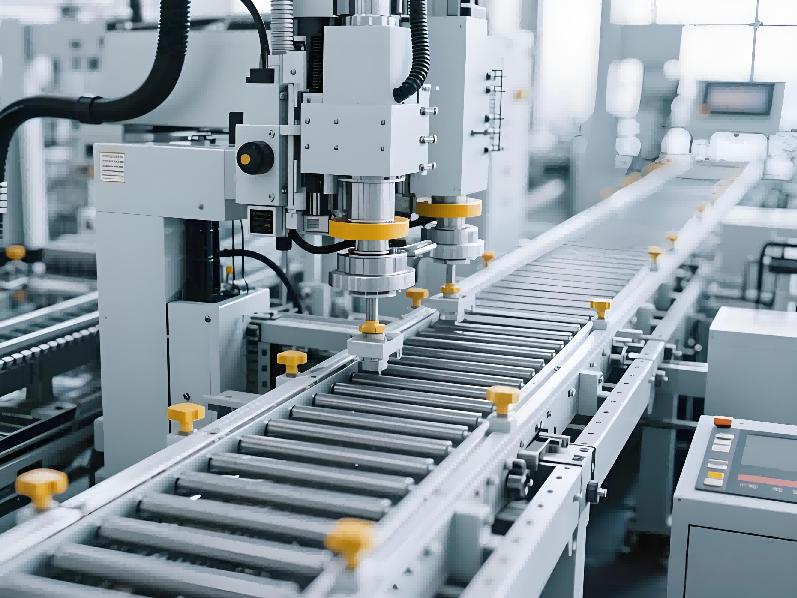

量产线自动化标定场景，优先选择三维立体标定板。量产节拍紧张，不可能给单台设备预留几分钟的标定时间，单帧快标定的立体板优势会被充分放大。搭配带光源款与自动化触发系统，可实现即放即标，完美匹配产线的高效节奏。

高精度3D检测与精密装配场景，优先选择三维立体标定板。这类场景对深度方向的尺寸公差要求严苛，平面标定的深度误差很容易导致产品不合格。高精度多面体或阶梯式标定板，能提供稳定的三维基准，保障批量生产的精度一致性。

大视场多目拼接及外场标定场景，通常优先考虑大尺寸平面标定板或标定菲林。当视场达到数米甚至更大范围时，三维立体标定板的尺寸、加工和运输部署难度都会明显增加，而大尺寸平面标定板或标定菲林更容易实现大范围覆盖。结合多位置、多姿态采集，可以为多目系统提供充分的标定约束，在精度、成本和部署效率之间取得较好的平衡。

临时巡检与售后复校场景，则可以优先考虑平面标定菲林。对于精度要求相对适中、同时更看重便携性和成本的场景，菲林轻薄、易携带、易部署，能够满足常规的标定检查和精度复核需求。

结语

总而言之，平面标定板与三维立体标定板，是双目与多目视觉系统中两类常用的标定方案，分别对应不同的应用需求。平面标定板更偏向基础通用型，覆盖范围广、成本较低、使用灵活，能够满足大量常见场景的标定需求；三维立体标定板则更偏向高效与专业化，通过丰富的空间几何约束，在量产标定、复杂空间场景及高精度应用中展现出更高的标定效率。
