平时用广角拍照时，画面边缘的人脸会变弯；工业视觉检测中，同样的工件换个位置测出的尺寸就对不上——这些问题本质上都不是相机“坏了”，而是缺少一步精准的“光学校准”，也就是行业常说的相机标定。

如果把相机比作一支绘画用的铅笔，标定就是给这支铅笔削出准确笔尖、校正握持角度与纸面倾斜的过程。没有经过标定的相机，只能画出“看起来像”的线条，却无法输出可量化、可溯源的物理坐标，更支撑不起尺寸测量、空间定位、多相机拼接这类工业级应用。

一、相机标定到底在标定什么？

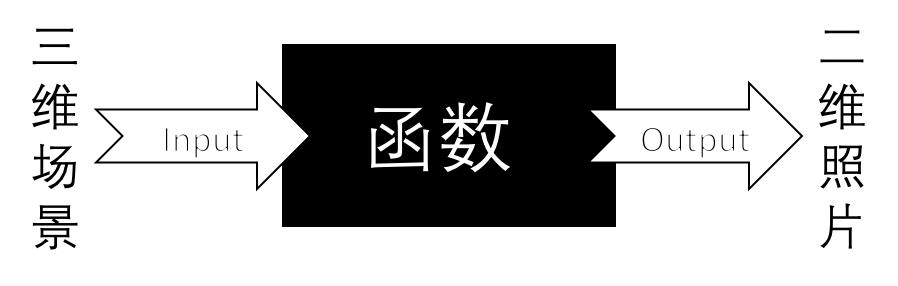

相机成像的本质，是把三维世界里的物体，通过光学镜头投影到二维传感器上。这个过程会因为镜头光学特性、安装位置偏差产生各类系统误差，标定的核心工作，就是量化并校正这些误差，建立像素坐标与真实世界坐标的精准映射关系。

整套标定体系分为两大核心维度，二者各司其职，共同决定视觉系统的最终精度。

1、内参标定：校正相机的“先天光学属性”

内参是相机出厂就固有的内部参数，描述的是镜头与传感器本身的成像特性，和安装位置无关。它主要包含三类核心参数：

• 一是焦距与主点坐标，决定了画面的视场大小与光学中心，参数不准会导致整体尺寸比例失真；

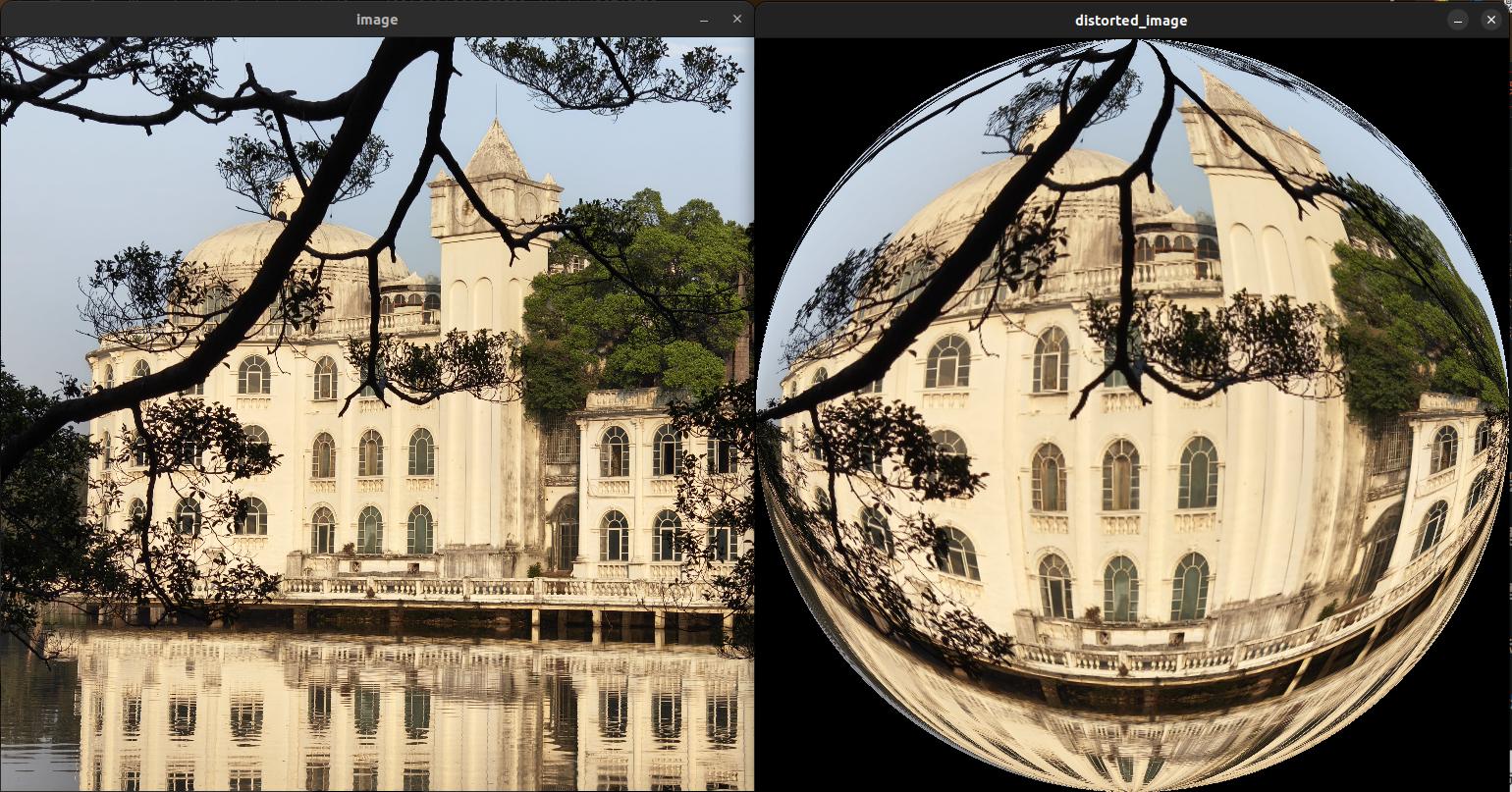

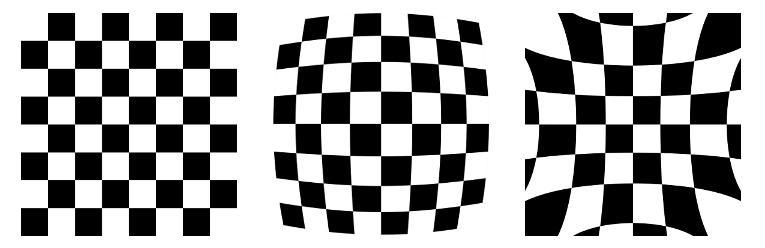

• 二是径向畸变系数，也就是常见的桶形、枕形畸变，广角、鱼眼镜头这类大视场设备表现尤为明显，会让画面边缘的直线变弯；

• 三是切向畸变系数，由镜头与传感器安装不平行导致，会让画面出现梯形偏移。内参标定的目标，就是求解出这些参数的准确数值，把畸变的画面还原成符合真实几何关系的图像，让像素具备可测量的基础。

2、外参标定：确定相机的“空间位置姿态”

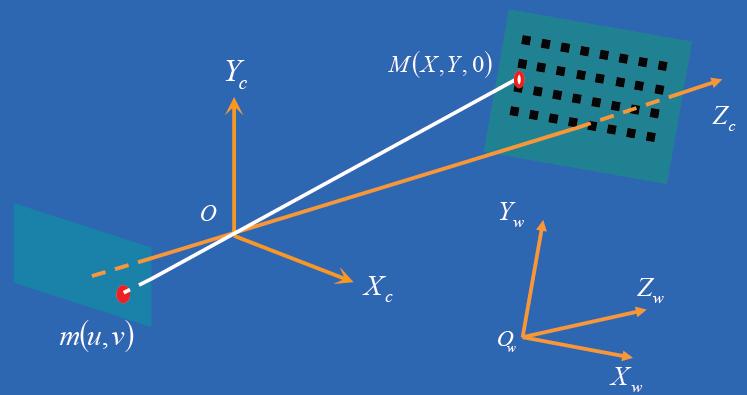

如果说内参解决了“相机看得准不准”，外参解决的就是“相机在哪里看”。外参由旋转矩阵和平移向量组成，描述了相机相对于某个世界坐标系的位置与朝向，是多相机拼接、三维重建、机器人引导等场景的核心基础。

单台相机独立工作时，外参的作用可能不明显；但在多相机协同、相机+激光雷达融合、机械臂手眼引导这类场景里，没有统一的世界坐标基准，各传感器的数据就无法对齐，最终会出现拼接错位、定位偏差、融合失效等问题。外参标定就是通过统一的标定基准，把所有传感器都纳入同一个坐标体系，实现数据的精准联动。

目前行业主流的标定方案都基于平面标定法，以张正友标定法为基础，通过拍摄不同姿态的标定板求解参数，门槛低、精度可控，是工业界的通用方案。

二、主流标定板怎么选？四大品类各有所长

标定板是标定过程的“标准量块”，它自身的精度就是整套系统的误差上限——再优秀的算法也弥补不了标定板本身的几何偏差。大凡光学依托光刻、精密加工工艺，形成了四大类主流标定板产品，适配不同精度等级与应用场景。

1、棋盘格标定板：通用入门的经典选择

棋盘格是最普及、算法兼容性最好的标定图案，OpenCV等主流视觉库均原生支持，操作门槛低、角点特征明确，适合绝大多数常规视觉标定场景。

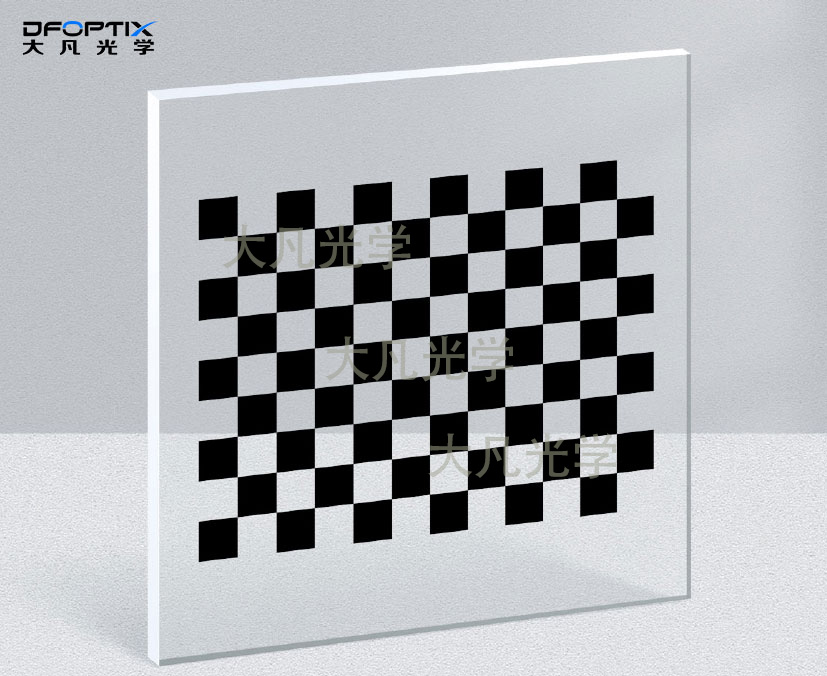

大凡光学标准玻璃基底棋盘格标定板采用光刻镀铬工艺，特征精度可达±1μm，图案边缘锐利无毛刺，亚像素提取精度优异，是实验室研发、高精度检测场景的首选；工业现场更推荐氧化铝陶瓷基材款，哑光漫反射不反光，洛氏硬度≥80HRA耐磨抗造，适配产线高频使用环境；预算有限或临时验证场景，可选用标定菲林款，成本低、可卷曲收纳，满足基础标定需求。

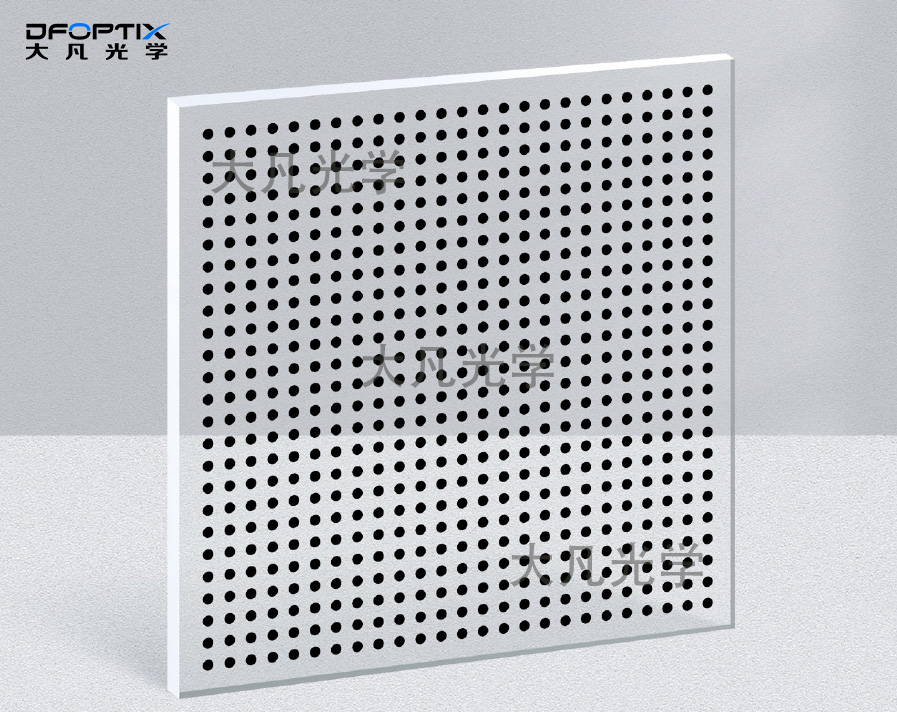

2、圆点标定板：大畸变倾斜场景更稳定

相较于棋盘格依赖角点提取，圆点标定板依托“透视变换下圆心位置不变”的数学特性，在大角度倾斜、鱼眼大畸变、高反光环境下，特征提取的稳定性更胜一筹。

大凡光学高精度圆点标定板提供玻璃与陶瓷两大经典基材，圆心定位精度可达亚像素级，尤其适配鱼眼相机标定、三维扫描重建、线阵相机校准这类场景，能有效降低边缘畸变带来的提取误差，提升标定结果的鲁棒性。

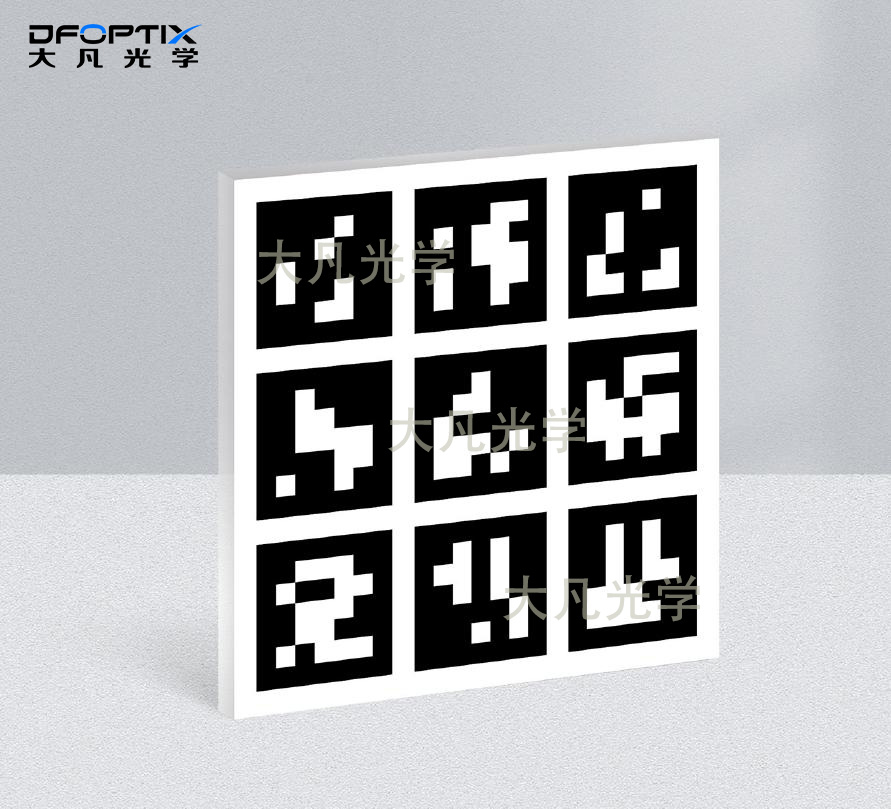

3、二维码标定板：复杂场景的效率利器

传统棋盘格依赖完整图案识别，局部遮挡、大角度倾斜时很容易标定失败，且对称结构存在旋转匹配歧义。编码式标定板在几何特征基础上加入了唯一身份标识，完美解决了这些痛点。

其中大凡光学ChArUco光学校正标定板融合了棋盘格的高精度与ArUco编码的强鲁棒性，既能保留角点的亚像素精度，又能通过编码ID实现抗遮挡、无歧义匹配，遮挡频发的产线、多相机联合标定场景非常适用；大凡光学AprilTag标定图形板则更适合大视场、动态标定场景，单个标签即可解算6自由度位姿，识别距离远、抗干扰能力强，广泛应用于车载智驾、机器人导航、多传感器融合标定。

4、特殊工况标定板：专项场景的定制化方案

针对特殊工况，常规平面标定板无法满足需求，需要专项结构与功能设计。

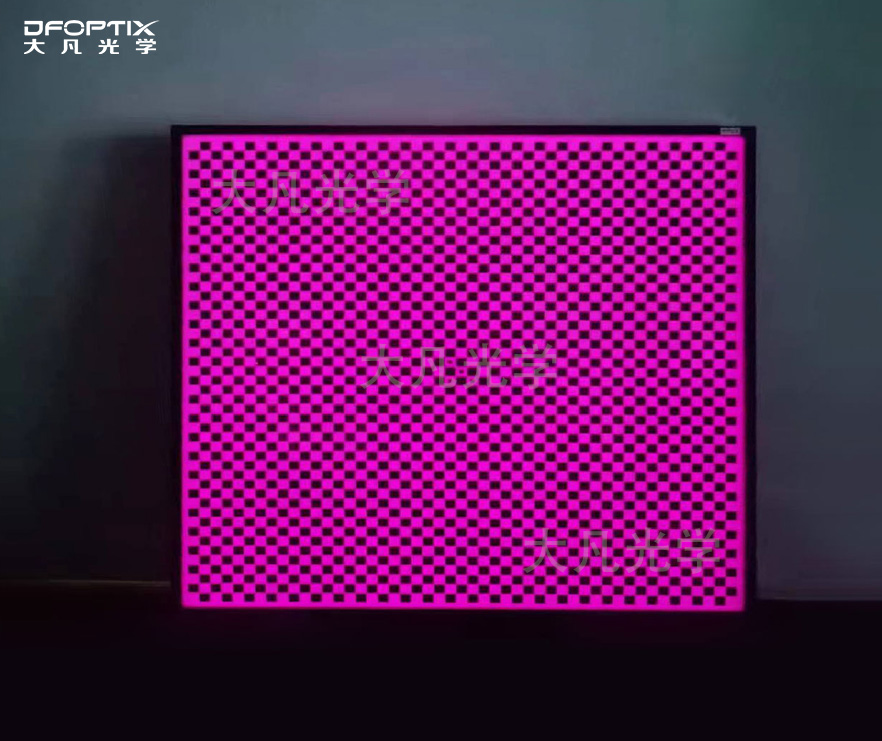

带光源系列是低光照、自动化产线的优选，大凡光学带光源标定板与定制带光源标定箱照明均匀度≥95%，主动匀光彻底摆脱环境光干扰，特征成像对比度稳定，标定重复性大幅提升，非常适配量产线自动化标定工位。

大尺寸系列则服务于大视场场景，大凡光学哑光涂层碳纤维大尺寸标定板单块最大可做3m×5m，一体成型无拼接误差，重量比玻璃轻70%以上，热膨胀系数仅2~5×10⁻⁶/℃，车载环视、安防监控、宽幅工业检测都能覆盖。

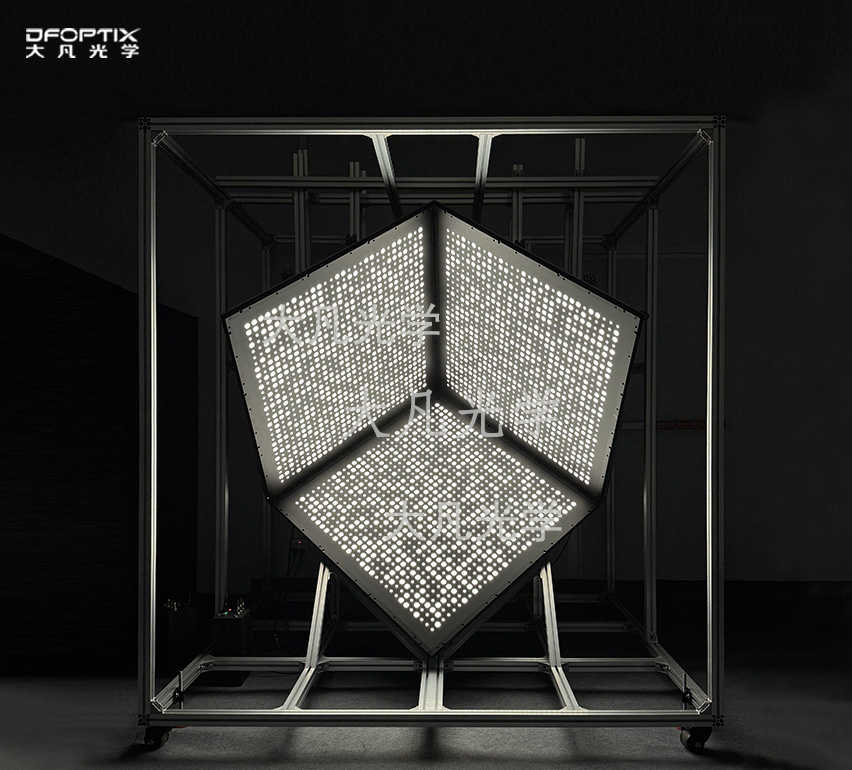

三维立体与多面体标定板则面向3D视觉场景，通过多深度平面提供更充分的空间约束，单帧即可完成更稳健的外参解算，适配结构光、双目立体视觉的标定需求。

三、场景化选型指南

不同场景对标定精度、使用环境、部署效率的要求差异很大，按需选型才能兼顾效果与成本，这边小编梳理了几个典型场景可直接参考对应方案。

实验室高精度研发与计量场景，优先选择大凡光学石英玻璃基底棋盘格/圆点标定板搭配带光源标定箱，极致的图案精度与可控光照环境，能为算法验证、镜头定型提供可溯源的精度基准。

工业产线在线标定场景，优先选用氧化铝陶瓷标定板或碳纤维大尺寸标定板，耐磨抗造、环境适应性强，长期使用精度保持性好，适配产线24小时连续运行的工况。

车载智驾与多环视系统标定，优先选用大尺寸AprilTag阵列标定板，抗遮挡、全局标定效率高，配合支架系统可快速完成多相机联合外参校准，适配产线下线与售后运维全流程。

外场临时标定与售后巡检场景，优先选用光刻白膜标定板或标定菲林，可卷曲收纳、便携性强，成本可控，完全满足临时校准与精度复检的需求。

3D视觉与多传感器融合场景，优先选用三维立体标定板或多面体标定板，多深度约束更充分，标定结果更稳定，能有效提升三维重建与定位的精度。

结语

相机标定看似是视觉项目里的“前置小事”，实则决定了整套系统的精度上限与长期稳定性。从简单的畸变校正到复杂的多传感器空间融合，所有视觉应用都建立在精准标定的基础之上。选对适配的标定工具，既能提升标定效率与结果可靠性，也能为后续的应用落地省去大量调试成本。
