做镜头品质管控的工程师，或多或少都遇到过 MTF 测试中的“悬案”：同一款镜头标称参数亮眼，实际测试却出现临界值；中心视场勉强达标，边缘视场的 MTF 却明显下降；甚至更换操作员后，复测结果也出现超出测量重复性或品控允许范围的偏差。很多人第一反应是镜头品控出了问题，或是算法没调对，可排查一圈往往发现——拉低MTF数值的，未必是镜头本身，而是测试环节里一个个容易被忽略的细节。

一、MTF：镜头分辨率的“金标准”到底在衡量什么

很多人容易将像素数与分辨率画上等号，但二者并不等同。像素数描述的是图像传感器的采样单元数量，而分辨率更多体现成像系统区分空间细节的能力，最终表现受到镜头光学性能、传感器像元尺寸、对焦精度及图像处理等多重因素影响。在镜头品质评价中，MTF（调制传递函数）是衡量光学系统对比度传递能力的重要指标。当镜头拍摄黑白相间的细密图案时，受光学衍射、像差等因素影响，原本具有较高对比度的物体，经镜头成像后可能出现边缘模糊、细节对比度下降等现象。

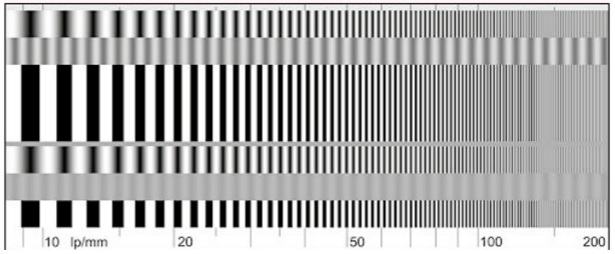

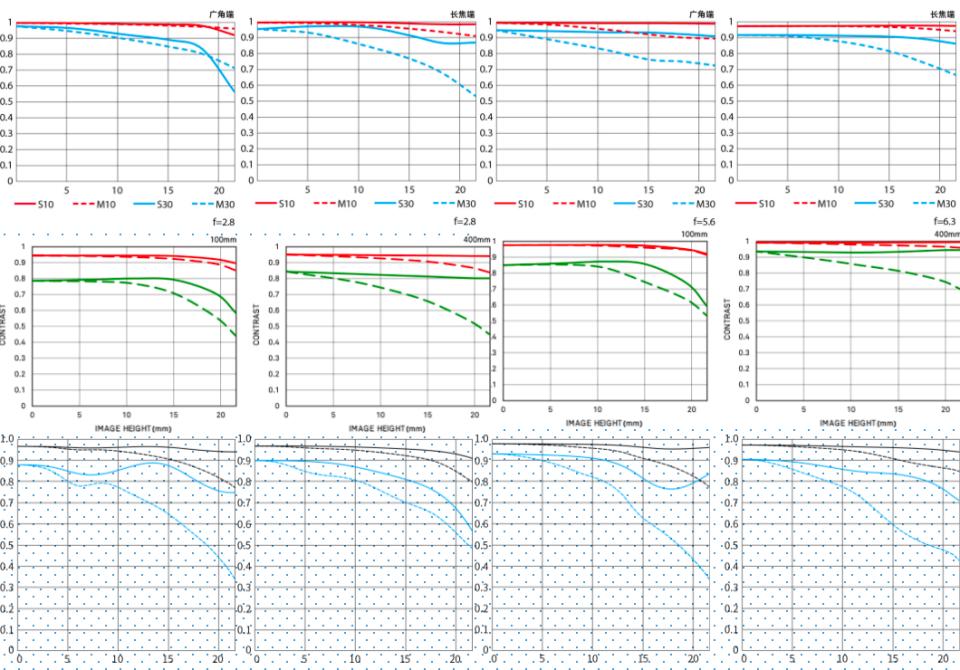

MTF 描述的正是成像系统调制度随空间频率变化的关系。通常情况下，低空间频率对应较粗大的图像结构，高空间频率则对应更精细的纹理和细节。对于归一化的 MTF 曲线，低频段数值接近 1，意味着系统对低频信息具有较强的对比度传递能力；随着空间频率升高，MTF 通常逐渐下降，反映出系统对高频细节的传递能力受到限制。因此，MTF 并非简单衡量镜头“能拍出多少像素”，而是从光学成像质量的角度，评价镜头对不同尺度细节的对比度还原能力。

行业通常用MTF50（MTF下降到低频值50%时对应的空间频率）评价常规清晰度，用MTF10（MTF下降到低频值10%时对应的空间频率）作为刚可分辨的参考指标。不同标准对“极限分辨率”的定义存在差异，MTF10只是其中一种常用参考。它之所以成为行业通用标准，是因为它能量化“清晰”这种主观感受，变成可对比、可复现的技术指标。但也正因为它对输入条件高度敏感，测试环节的任何偏差，都会直接反映在最终数值上，让结果“失真”。

二、四大诱因：MTF不达标的隐形误差源

很多时候MTF测试不达标，问题并不出在镜头光学素质本身，而是测试体系引入了额外误差，常见的有四类。

1、工具本身的基准偏差：

MTF 测试的核心逻辑，是利用具有已知几何特征和光学特性的测试靶标，结合经过校准的成像测试系统，评估被测镜头对不同空间频率信息的对比度传递能力。这意味着，测试靶标并不是简单的辅助工具，而是影响测量准确性的重要基础。对于采用线对、斜边或其他特征进行成像质量评价的测试方法，靶标的线宽精度、边缘质量、对比度、定位精度及表面一致性，都可能影响最终测试结果。

需要注意的是，ISO 12233不同版本及不同测试图案具有相应的技术要求。例如，部分早期标准图案对线宽和占空比规定了±5%的复现公差，具体适用范围应以对应版本和条款为准。测试卡是否满足要求，不能仅凭外观判断，而应结合实际精度检测和适用的测试方法进行验证。对于需要长期、稳定开展镜头品质管控的企业而言，测试靶标的精度验证、批次一致性管理和定期状态确认，与测试设备的标定、操作流程规范化同样重要。只有确保测试基准稳定可靠，才能提高 MTF 测量结果的准确性、重复性和横向可比性，为镜头研发、生产检验及质量追溯提供可信的数据基础。

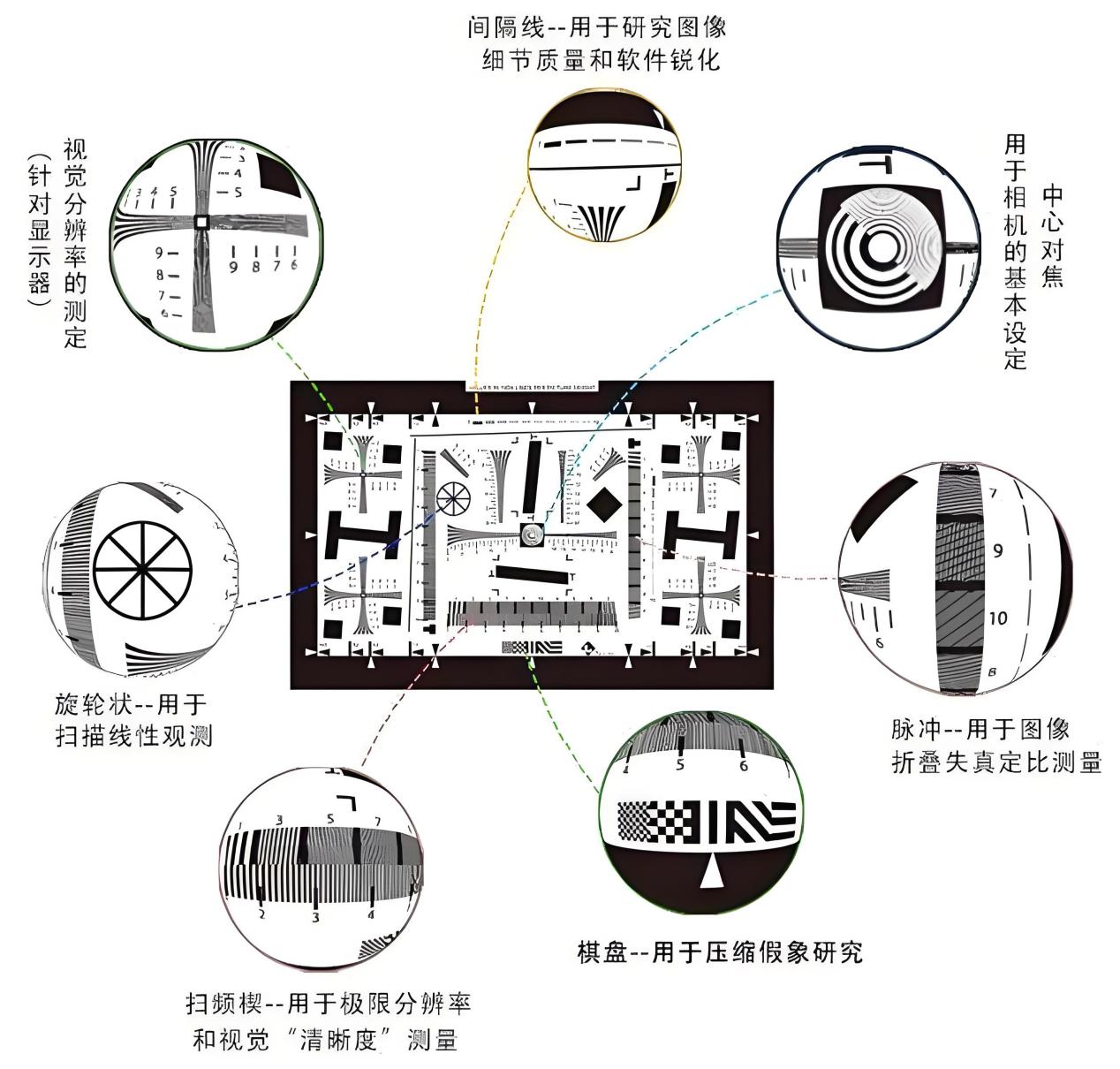

工具选择可选用大凡光学ISO12233分辨率测试卡，面向镜头及成像系统的分辨率评价与品质检测需求，支持 SFR、MTF 频率线及 TVLine 楔形线等测试图案，适配不同检测场景下的成像质量评估，其其中，SFR 及 MTF 频率线测试可结合专业分析软件，对成像系统的空间频率响应、对比度传递能力等性能进行量化分析；TVLine 楔形线测试则可通过直观观察线条细节与分辨状态，为视觉分辨率评价提供参考。

2、安装误差：三个细节悄悄拉低数值

安装姿态的微小偏差，对结果的影响远超出预期，以下为三个常忽略细节。

l 倾斜偏差：测试卡与相机光轴不垂直，出现俯仰倾斜时，画面一边近一边远，两边清晰度差异明显，边缘区域MTF偏差可达5%以上；平面内旋转则会导致楔形线与算法取样方向错位，SFR计算结果也会因此出现偏差。

l 离焦偏差：微小的离焦肉眼很难察觉，但会直接导致高频段MTF明显跌落，线对越细、频率越高，跌落越明显。更隐蔽的是场曲问题：中心对焦准确了，边缘依然离焦，只看中心数值达标，边缘MTF肯定不达标。

l 反光干扰：测试卡表面出现镜面反光，会让黑色区域灰度上浮、白色区域灰度下降，整体对比度被压缩。MTF的本质是对比度传递，对比度下来了，数值自然就被低估，中心区域如果有强反光，甚至会出现局部数值异常偏低。

3、流程操作不规范：

不规范的测试操作，会平白无故让MTF“扣分”。比如测试卡只占画面很小一部分，相当于只采样了镜头中心区域，没法反映全视场性能；反过来测试卡超出画面太多，有效线对数量不足，计算结果也会偏离。又比如拍摄时开启机内锐化、降噪，用压缩后的JPG格式测试，图像已经被算法处理过，测出来的根本不是镜头原生的MTF。此外光照不均匀、环境温湿度波动，也会引入额外的测试误差。

4、镜头本身：光学像差的真实性能边界

排除了所有测试误差后，如果依然出现中心达标、边缘偏低，或是水平垂直方向数值差异明显，那大概率就是镜头本身的光学像差问题。比如场曲会导致中心清晰边缘模糊，边缘MTF显著低于中心；倍率色差会让彩色边缘出现色渗，降低细节对比度；像散则会让子午和弧矢方向的分辨率出现明显差异。这种情况下，高精度测试卡反而能帮你精准定位问题根源，是设计本身的局限，还是制造装配的偏差。

三、工具赋能：大凡光学测试卡的误差对冲设计

想要得到真实可靠的MTF结果，首先得从基准工具层面把误差降到最低。大凡光学全系列分辨率测试卡，从基准精度、场景适配到辅助校准做了全维度优化，从源头对冲测试误差。

1、高精度基准：从源头避免基准失真

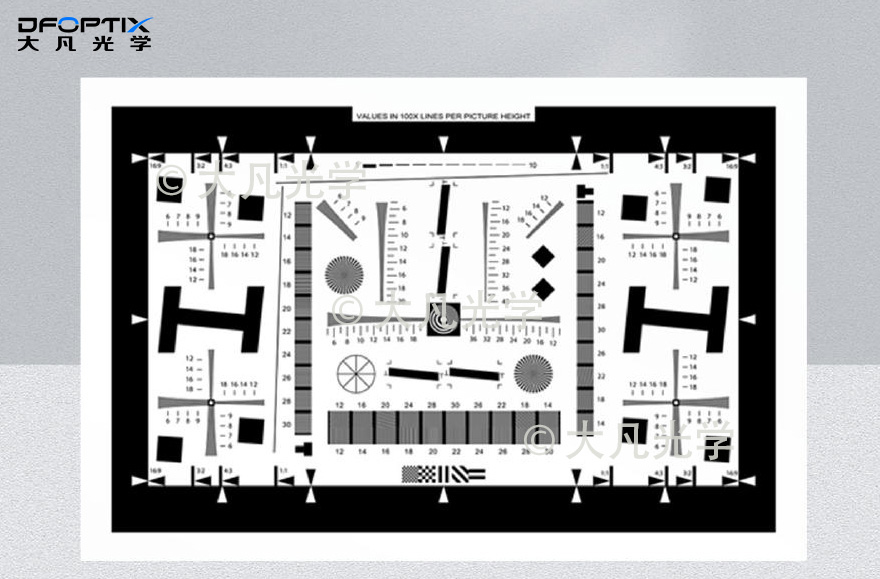

大凡光学ISO12233系列分辨率测试卡严格遵循国际标准，常规款采用高精度微喷工艺，高端款采用光刻镀铬工艺，线条边缘锐利无毛刺，线宽误差控制在微米级，灰度精准、朗伯特性优异。基准本身的误差被压到最低，测出来的MTF才能真实反映镜头性能，不会因为基准拉低结果。同时产品批次一致性高，测试数据可对比、可追溯，完全适配标准化量产品控场景。

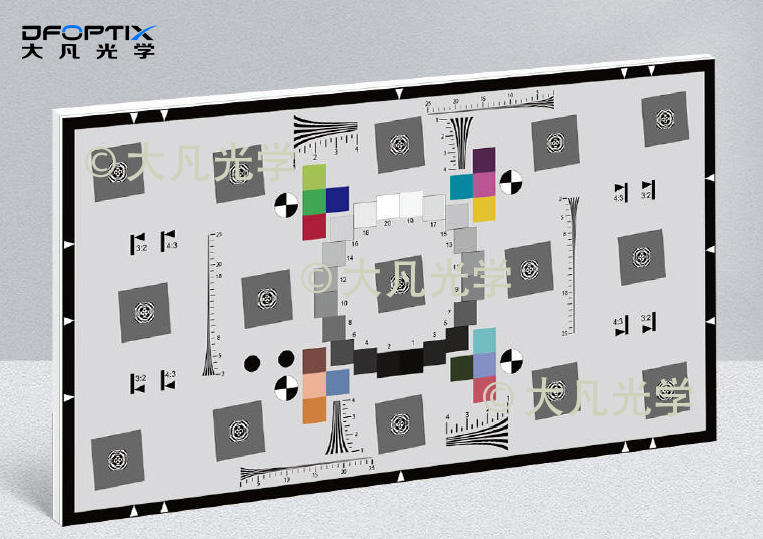

针对不同测试需求，还有eSFR增强型测试卡，支持全自动全维度成像性能测试，适配量产线高效质检需求；透射式测试卡采用背面均匀照明，完全规避正面反光问题，适合高精度实验室测试场景。

2、防反射设计：降低环境反光干扰

针对产线强光环境的反光问题，大凡光学推出深哑光版本测试卡，表面经过特殊漫反射处理，能最大程度减少镜面反射，哪怕照明角度略有偏差，也不会出现明显反光，保障对比度稳定，测试结果更可靠。常规场景的半哑光款也兼顾了抗反光性能与线条锐度，适配绝大多数常规测试场景。

3、配套调焦工具：精准校准离焦误差

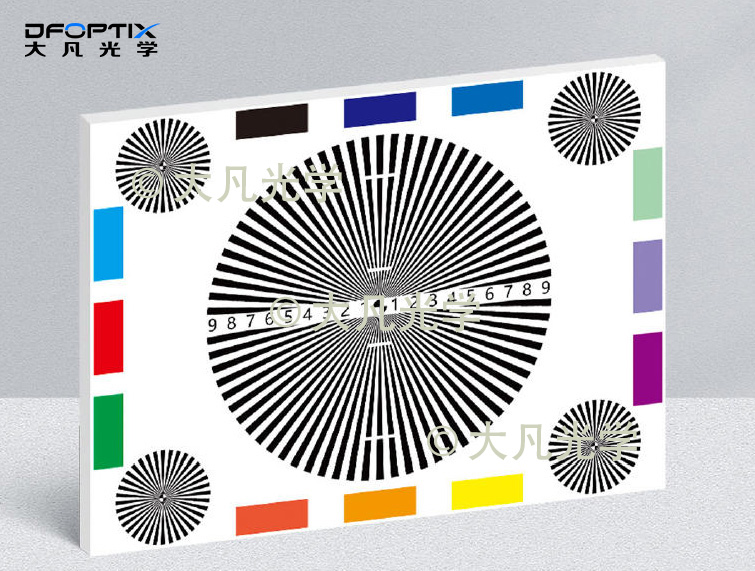

针对离焦这个隐形误差源，大凡光学镜头调焦测试卡可作为前置校准工具。0.25mm超薄防反射基材，靶标线条锐利边界清晰，配合最大光圈拍摄，能快速识别微小的对焦偏差，把焦平面精准校准到测试卡平面上。先校准对焦再测分辨率，就能避免离焦误差干扰MTF结果。同时测试卡自带中心十字标记与边框基准线，配合支架可快速校准垂直度，减少倾斜误差。

四、实操指南：标准化测试的落地步骤

想要MTF测试准确、可信、可复现，不用盲目升级设备，从选型、安装、流程三个环节规范即可。

第一步，按需选对基准卡。遵循量程匹配原则：测试卡的线数量程要覆盖镜头的性能上限，千万像素级镜头要选用400线及以上规格，用量程不足的卡测试，结果必然失真。遵循精度冗余原则：测试卡本身的加工精度应显著高于被测设备的精度要求，具体余量需根据测试精度目标确定。高精度测试场景优先选光刻级产品。遵循场景适配原则：正面补光选反射式，背光透射检测选透射式；常规场景选半哑光，强光产线选深哑光。

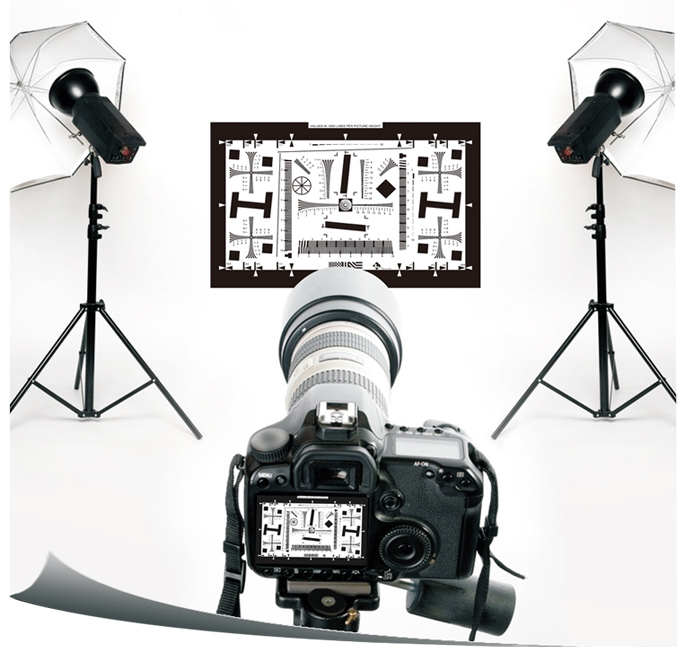

第二步，校准安装姿态。先调平：通过中心十字标记对准光轴，配合水平仪调整支架，确保测试卡平面与相机光轴严格垂直。量产场景推荐用工装定位款，减少人为调整误差。再对焦：先用镜头调焦测试卡做前置校准，最大光圈下确认中心和边缘清晰度一致，保证焦平面准确落在测试卡平面上，再切换到测试光圈。后控光：调整光源以20°~45°入射角照射，保证整体照明均匀度偏差在5%以内，检查表面无明显反光。

第三步，规范测试流程。拍摄时关闭所有图像增强功能，采用RAW格式采集，避免算法优化干扰原生成像；测试卡有效图案占画面比例保持在60%~80%，兼顾中心与边缘的采样代表性；单次测试拍摄3~5张样本交叉验证，排除偶然误差。如果是全视场性能评估，要分别采集中心、四角、边缘的数值，完整反映镜头的成像表现。

结语

总的来说，MTF 测试从来不是镜头单方面的“考试”，而是由测试基准、光学系统、安装调校、操作流程及环境条件共同影响的系统性测量过程。当测试结果出现不达标时，既要排查镜头本身的光学性能、加工装配质量，也不能忽视测试靶标精度、设备标定、光轴对准、对焦及环境控制等因素。只有选用适用且精度可靠的测试基准，规范安装与操作流程，并有效控制环境干扰，才能提高 MTF 测量结果的准确性、重复性和可比性，为镜头研发与品质管控提供可靠的数据依据。
