做相机成像测试的朋友，多少都碰过MTF测试的“玄学时刻”：同一张测试卡、同一支镜头，换一个测试人员，测出来的结果却可能出现几个百分点甚至更明显的差异；中心区域分辨率表现良好，边缘区域却始终差一截；不同时间段复测，结果又出现超出品控阈值的波动。很多人第一反应是测试卡精度不够，或是算法有偏差，可排查一圈最后发现——不过是安装时歪了一点点、焦平面没对准、表面有反光这些“小细节”，就让最终结果偏出了可接受范围。

MTF（调制传递函数）是评价成像系统空间频率响应和成像质量的重要指标，其测量结果对实际成像状态和测试条件较为敏感。测试卡本身的精度是基础，但安装姿态这些看似微小的安装偏差，却能直接影响测试结果的可信度。前几期大凡光学讲了“为什么测出来的mtf不达标”，本文将拆解倾斜、离焦、反光三类典型安装误差的影响机理，深度解析不同安装偏差对测试结果的作用机制，并结合大凡光学分辨率测试系列产品给出对应的规避方案。

一、MTF测试的隐形前提：安装姿态决定结果下限

理想的分辨率测试，需要尽可能保证三个基本条件：测试卡与相机保持正确的几何对准、测试区域处于镜头的最佳对焦位置、测试卡获得均匀稳定的照明并避免反光和杂散光干扰。只有在测试条件得到良好控制的情况下，MTF测量结果才能更准确地反映镜头及成像系统自身的分辨能力。任何一个条件发生偏离，都可能引入额外的离焦、对比度变化或空间成像差异，进而影响最终的MTF数值。换句话说，如果测试卡安装、对焦或照明没有控制好，测出来的结果就不再只是镜头本身性能的体现，而是镜头性能与测试系统误差共同作用的结果。

很多量产线测试的一致性差，根源往往不是设备或物料的波动，而是不同操作人员的安装习惯不一样：有人卡放得歪一点，有人对焦凭感觉，有人光源正对着测试卡打，最终数据离散度大，根本没法做横向对比。看似不起眼的安装细节，恰恰是测试数据是否可信的第一道门槛。

二、三大安装误差：如何一步步影响MTF数值

1、倾斜误差：一边清晰一边糊，MTF左右“偏科”

倾斜是最常见的安装误差，分为俯仰倾斜与平面旋转两种情况，二者对结果的影响方式完全不同。

俯仰倾斜也就是测试卡前后仰，和相机光轴不垂直。这时候测试卡的一边离镜头近、另一边离镜头远，两边清晰度出现差异：近的一边MTF偏高，远的一边偏低，整体测试结果会出现明显的左右或上下差异，边缘区域的偏差尤其显著。通常来说，只要有1°的俯仰倾斜，画面边缘的MTF偏差就能达到5%以上；对于高分辨率镜头，偏差还会进一步放大。更隐蔽的是，中心区域因为距离差小，偏差不明显，很多人只看中心数值就以为达标，但边缘区域的误差已经超出了可接受范围，最终得出的全视场MTF根本不准。

平面旋转就是测试卡在自身平面内转了角度，楔形线组和画面的水平垂直方向不平行。用SFR算法计算的时候，取样方向和线条方向出现夹角，会导致计算出来的空间频率响应偏低，最终MTF数值被低估。即便是对旋转容忍度更高的eSFR斜边算法，超过3°的平面旋转依然会引入明显的计算误差。

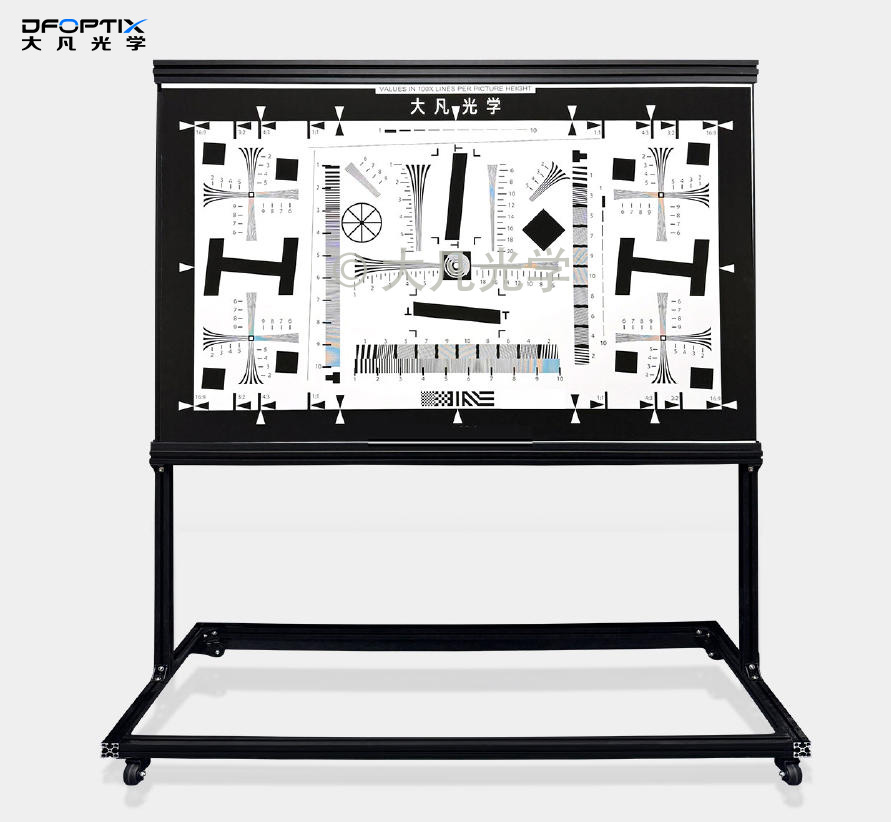

针对倾斜问题，大凡光学全系列分辨率测试卡都设计有精准的中心定位标记与边框基准线，配合专用测试支架可快速完成水平与垂直角度校准；对于产线批量测试场景，还可定制带定位孔的工装款，直接卡入工装即可保证垂直度，不用反复调整角度，大幅提升测试一致性。

2、离焦误差：整体变虚，高频MTF下降更明显

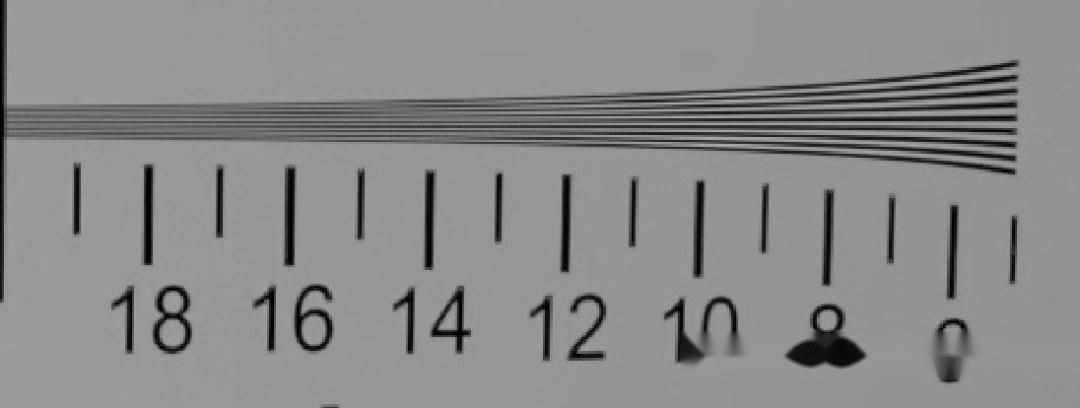

如果说倾斜是“偏科”（倾斜误差容易造成“左右不均”），那么离焦误差更像是让整个画面的清晰度下降，也是MTF测试中容易被忽视的误差源之一。很多人判断成像是否清晰，首先看的是肉眼观感。但“看起来清晰”并不意味着已经达到精确的MTF测试要求。微小的离焦可能不容易被肉眼察觉，却会降低成像对细节的还原能力，尤其对中高空间频率的MTF影响更为明显。

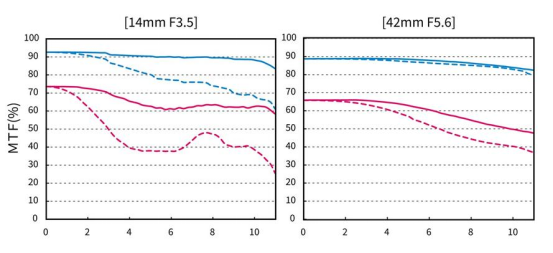

离焦的本质是系统实际最佳成像面与测试卡所对应的共轭像面不重合，使点扩散函数增大、像斑扩散，从而导致图像对比度下降。反映在MTF曲线上，通常表现为中高空间频率响应明显下降，且空间频率越高，对离焦越敏感。因此，在存在对焦误差的情况下测得的分辨率或MTF，可能明显低于镜头在最佳对焦状态下的实际成像能力。对于高空间频率、高分辨率成像系统，这种焦点位置误差通常更加敏感。

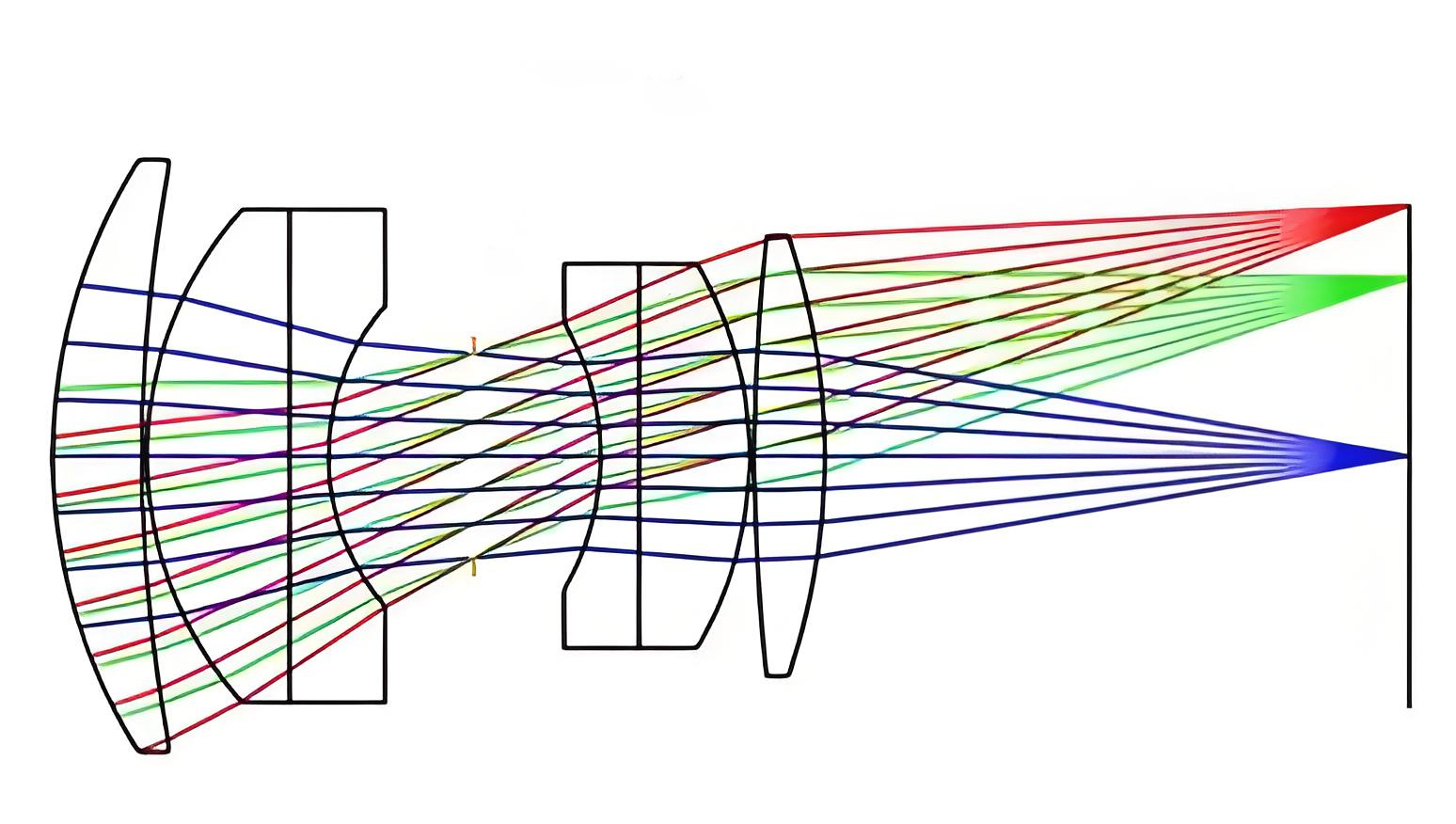

此外，还需要特别关注场曲带来的视场相关离焦。如果镜头存在明显场曲，中心视场达到最佳焦点时，边缘视场的最佳成像面可能已经偏离测试卡对应的平面，因此会出现“中心清晰、边缘发虚”的现象。此时边缘MTF下降并不一定意味着测试卡边缘精度不足，也可能是镜头场曲、像散、装调误差或测试系统几何误差造成的。因此，MTF测试不能只看中心对焦是否清晰，还需要确认整个视场的最佳焦面分布。

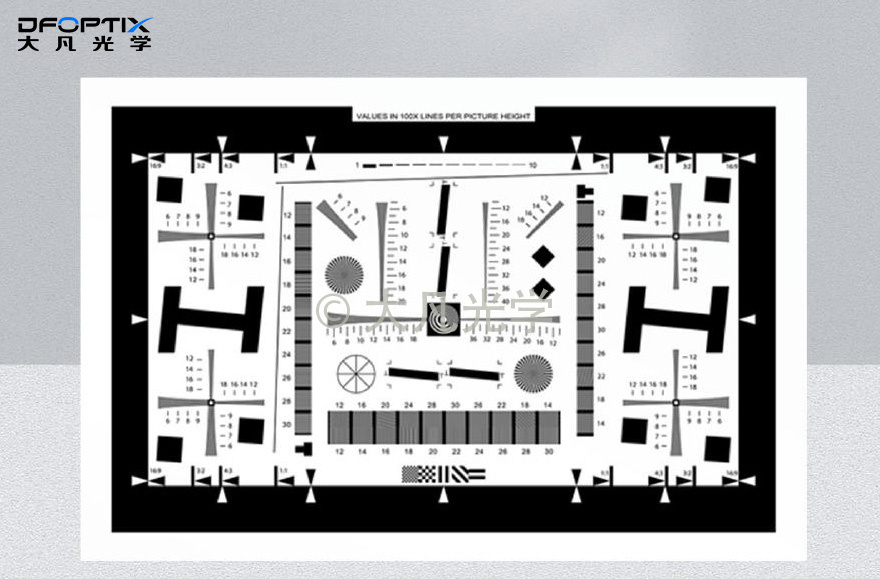

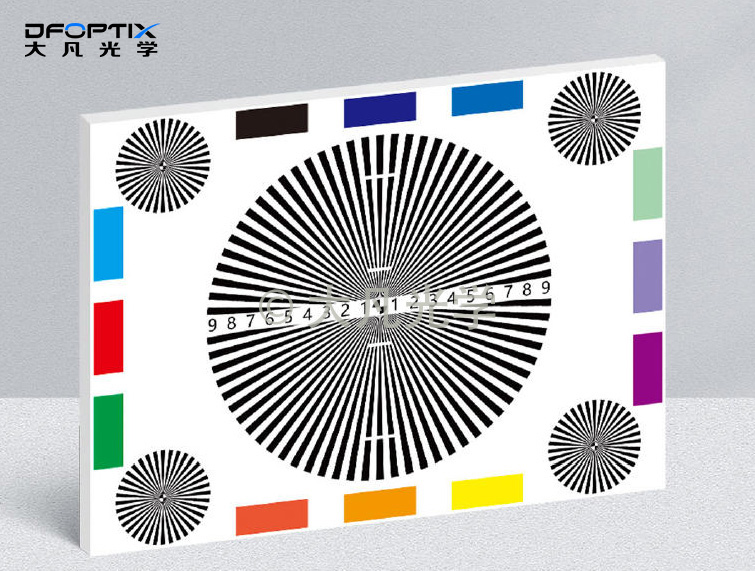

要解决离焦问题，前置的对焦校准必不可少。大凡光学镜头调焦测试卡就是专门的对焦校准工具，0.25mm超薄防反射基材，靶标线条锐利边界清晰，配合最大光圈拍摄，能快速识别微小的对焦偏差，把焦平面精准校准到测试卡平面上。先校准对焦，再测分辨率，才能避免离焦误差干扰MTF结果。同时大凡光学ISO12233系列测试卡的线条边缘经过精密工艺控制，锐利无毛刺，也能辅助操作人员更精准地判断对焦状态。

3、反光干扰：对比度被拉低，MTF整体被低估

反光是最容易被忽略的误差源，很多人测出来MTF偏低，反复调镜头调算法，最后发现只是测试卡表面反了点光。

测试卡表面如果出现镜面反射，反射光会和图案光叠加在一起，导致黑色区域不够黑、白色区域不够亮，整体对比度下降。而MTF的本质就是调制度的传递，对比度下降了，计算出来的MTF数值自然就偏低。尤其是中心区域如果正对光源出现强反光，甚至会出现局部MTF异常偏低的情况，完全没法反映真实性能。

普通半哑光测试卡在正常角度下没问题，但如果光源角度不对，或是在强光产线环境里，就很容易出现反光干扰。针对这个问题，大凡光学有专门的深哑光版本分辨率测试卡，表面经过特殊漫反射处理，能最大程度减少镜面反射，适配强光产线检测场景，哪怕照明角度略有偏差，也不会出现明显反光。

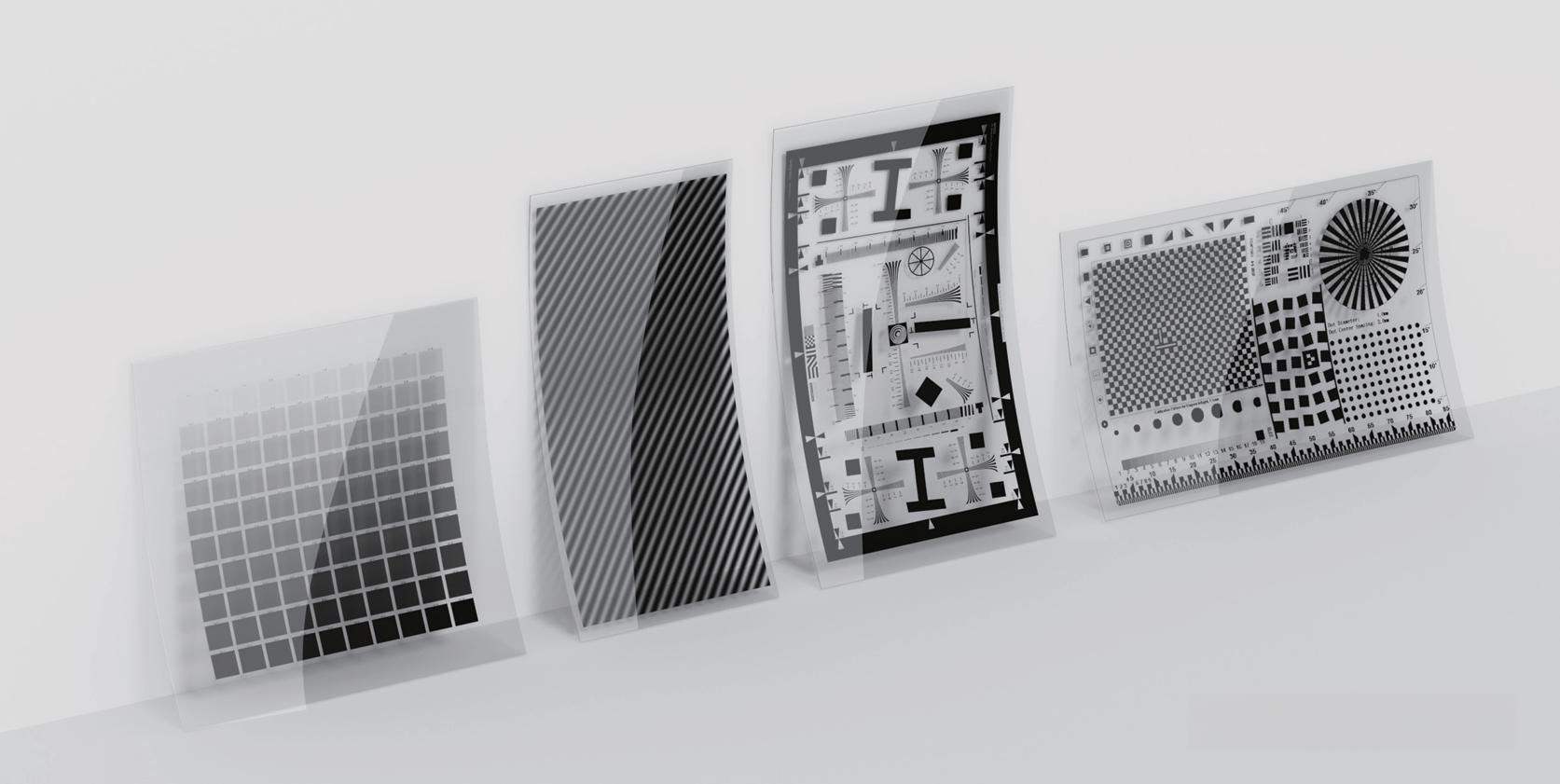

如果是对精度要求极高的实验室场景，还可以选用大凡光学透射式分辨率测试卡，采用背面均匀照明的方式，完全避免正面反光的问题，图案对比度更高，测试结果更稳定可靠，适合高精度计量与镜头研发调优场景。

三、三步标准化安装，把安装误差降到最低

想要MTF测试结果准确可信，不用先追求极致的设备，先把安装的标准化做好就行。结合大凡光学的工具方案，三步就能规避绝大多数安装误差：

第一步，对位调平。用测试卡的中心十字标记对准相机光轴，配合水平仪调整支架角度，确保测试卡平面与光轴垂直。批量产线建议使用工装定位款，减少人为调整误差。

第二步，精准对焦。先用大凡光学镜头调焦测试卡做前置对焦校准，确认焦平面准确落在测试卡平面上；大光圈检查中心和边缘的清晰度，确认全场对焦一致，再切换到测试光圈。

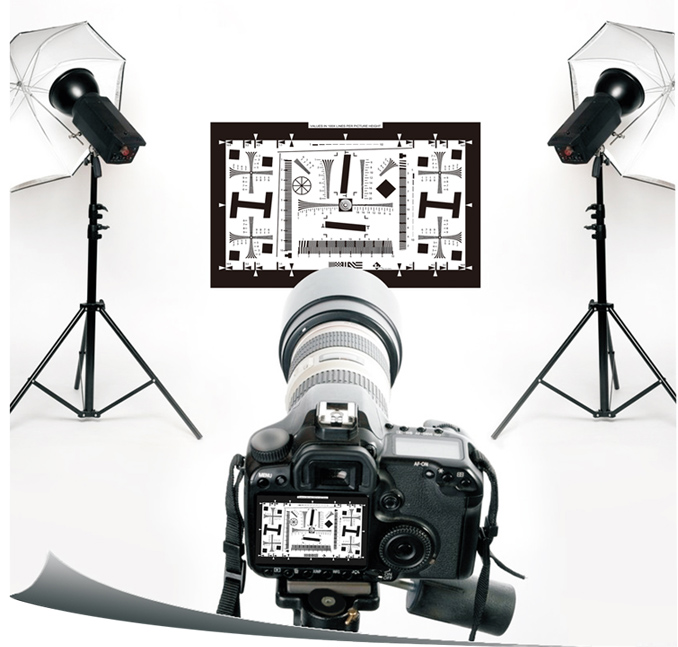

第三步，调光检查。调整光源角度在20°~45°入射角，检查测试卡表面有没有明显反光，保证整体照明均匀度偏差在5%以内。强光环境优先选用大凡光学深哑光款，高精度场景优先透射式方案。

结语

总的来说，分辨率测试从来不是简单地“把卡摆好、拍张照片”这么简单。测试卡安装过程中的倾斜、离焦、反光，以及测试距离、照明等细微偏差，都可能影响最终的MTF测试结果。想要获得准确、稳定、可比、可追溯的测试数据，不仅要选择高精度、高一致性的测试卡，更要把安装姿态、对焦校准、照明控制等每一个环节做好、做到位。只有将测试卡本身的精度与测试过程中的各项条件协同控制，才能让MTF数据真正反映镜头的成像性能。
