多线激光雷达标定:反射板标定法的误差来源与补偿方案

栏目:技术动态    作者:大凡光学   发布时间:2026-09-29    访问量:424

做多线激光雷达调试的朋友,多少都碰过一类共性问题:按照标准流程使用反射板完成出厂标定后,近距离测距数据表现正常,一到远距离场景就出现偏移;完成强度校准后,改变入射观测角度,雷达响应输出又出现明显偏差。即使反复调试雷达内部参数、迭代点云处理算法,改善效果依然有限。其实很多场景下,问题未必完全出在雷达本身,也不一定只是算法不足,而在最容易被忽略的基准端——反射板标定链路中的系统误差,会从基准本体、安装姿态、外部环境到数据处理等多个环节逐步叠加,最终直观体现在雷达标定输出结果上。


反射板标定法凭借操作简单、部署灵活等优势,已经成为激光雷达测距校准、灵敏度标定和点云精度验证中常用的标定方案之一。但想要获得准确、稳定且可重复的标定结果,不能只是“摆块板、采个数据、走完流程”。更关键的是先把标定过程中可能存在的误差来源摸清楚,再结合专业的标定工具和测量方法,对各类误差进行针对性控制与补偿。

一、反射板标定法:激光雷达的通用校准逻辑

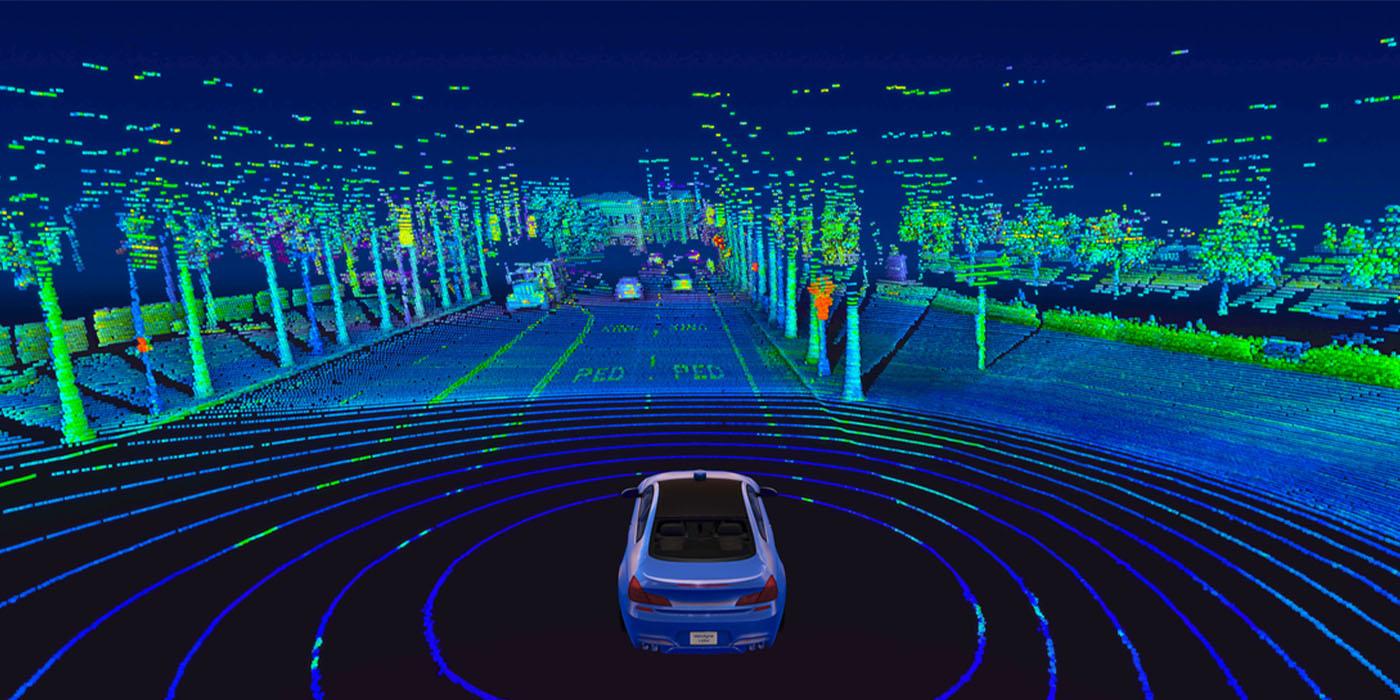

简单来说,反射板标定法就是以已知反射率、几何尺寸、平面度的标准漫反射板作为真值基准,完成激光雷达测距偏差、回波强度响应、角度分辨率等关键参数校准的测试方法。标定作业时,激光雷达向标准反射板发射激光光束,采集返回的原始点云数据;算法拟合反射板的平面轮廓、边缘几何特征,将实测结果与反射板出厂已知的物理真值做对比,反向解算雷达整机系统误差,完成参数校准。

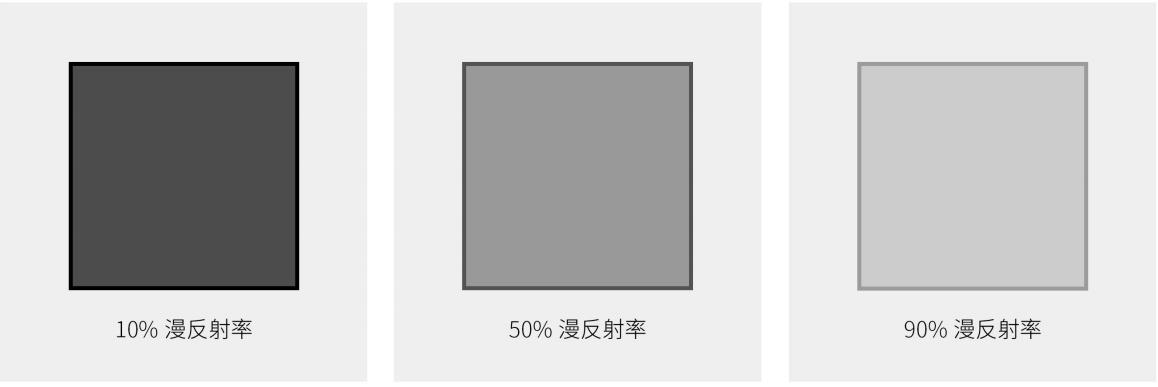

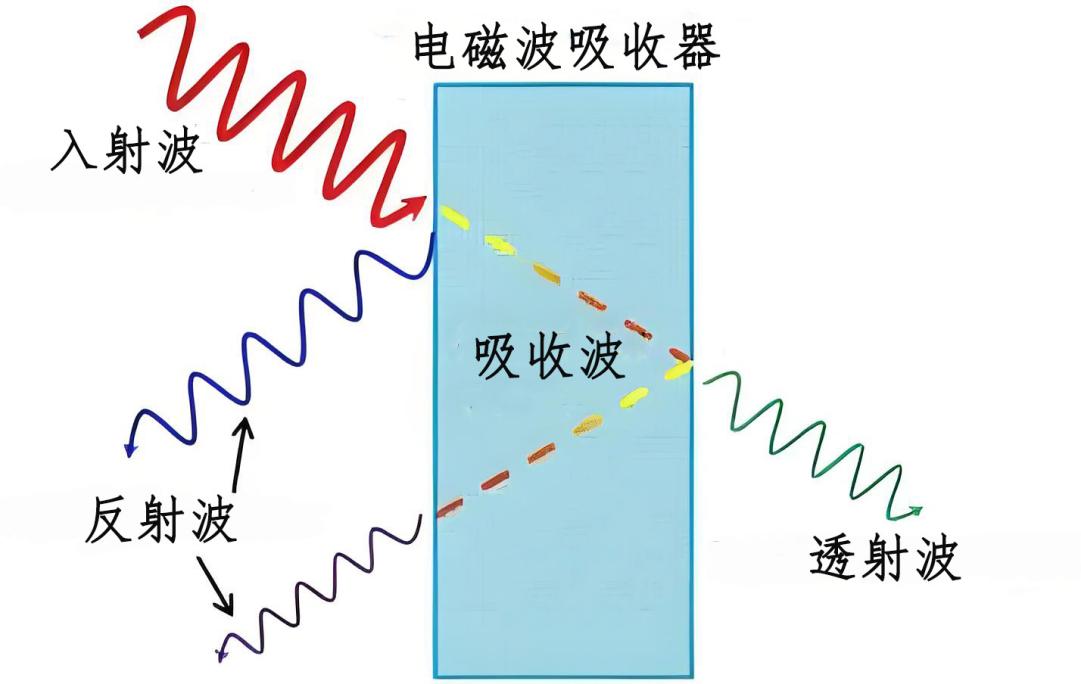

大凡光学系列雷达反射率板严格遵循漫反射原理设计,区别于普通镜面反射,可将入射激光均匀散射至较大空间角度范围,在不同入射观测角度条件下维持相对稳定的回波信号,近似符合余弦辐射定律,有效降低观测角度变化引入的测量偏差。产品覆盖10%、50%、90%三档行业通用漫反射率规格,同时支持2%~99%区间定制开发,可模拟路面、墙体、各类障碍物等真实目标的反射特性,适配多种工况的标定需求。


相比其他标定方案,反射板标定法无需复杂定制工装、不限定实验室环境,产线调试、外场测试、运维场景均可快速部署,成本也相对可控,是当前行业应用最广泛的标定方案。但它也有天然的局限性:整套标定结果的精度上限,在很大程度上取决于反射板本身的制造精度以及标定作业流程规范性。若基准靶板存在缺陷、现场操作不规范、外部环境有干扰,最终的标定质量会显著劣化。

二、四大误差来源:标定偏差到底藏在哪

标定结果不达预期时,第一反应是怀疑算法性能或是雷达硬件,实则多数标定偏差都来自前期基础的环节,四大类误差相互耦合,共同影响最终标定精度。


1、基准误差:标定基准本身就是“歪基准”

这是标定过程中最根源、也最容易被忽略的一类误差——标定基准本身的误差。如果反射板平面度不足、板面存在翘曲,那么雷达实际测到的就不是一个理想平面,后续的平面拟合自然可能产生几何基准偏差;如果板面反射率不均匀,局部回波强弱差异较大,则可能影响强度数据的一致性,进而给强度标定带来偏差;如果反射板的尺寸公差控制不到位,而标定过程又将板面边界、中心或角点等几何特征作为定位基准,那么尺寸误差也可能进一步传递到位置、姿态等标定结果中。

尤其是一些低成本反射板,如果缺乏严格的平面度、反射率均匀性和尺寸公差控制,其实际几何与光学特性可能与理想标定基准存在较大差异。用这样的反射板完成标定,表面上流程完整、数据也能跑通,但标定结果未必具备足够的准确性和重复性。更值得注意的是,如果同一存在系统偏差的标定基准被用于批量标定,这种偏差还可能被重复传递到不同设备的标定参数中,最终表现为批量雷达标定结果出现一致性偏差。

2、姿态安装误差:靶板倾斜带来的系统性偏移

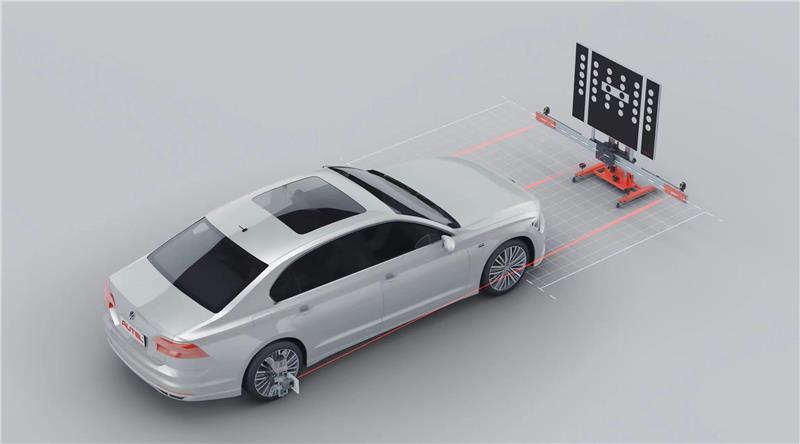

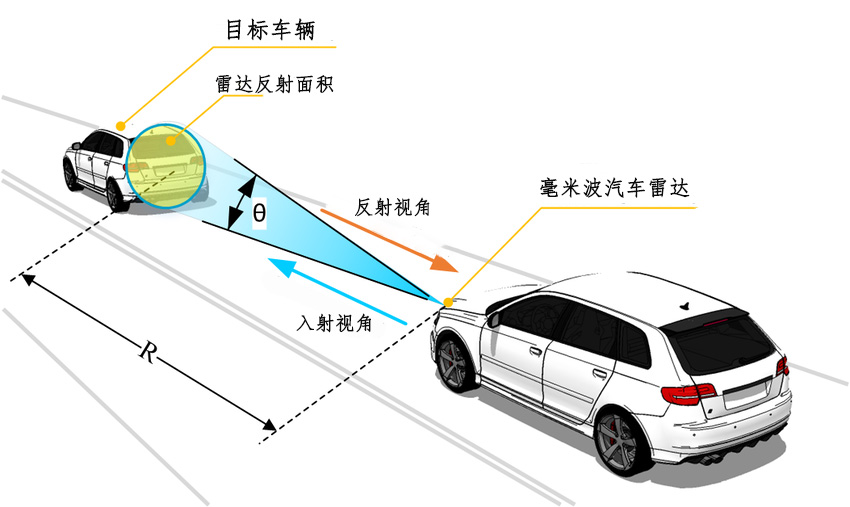

反射板标定的理想状态,是板面与激光雷达的标定基准方向保持严格的几何关系。但在实际安装过程中,如果缺少精准的姿态测量和辅助工具,反射板很容易出现俯仰或水平方向的微小倾斜。别小看这几分之一度甚至1°左右的姿态偏差。随着测量距离增加,它对应的横向几何偏移会被明显放大。以1°倾角为例,在100米距离上,其对应的横向偏移约为:100×tan(1°)≈1.75米。

这并不意味着测距误差必然达到1.75米,而是说明一个看似很小的安装角度误差,在远距离标定中可能转化为显著的几何基准偏差,并进一步影响距离、角度以及点云平面拟合等标定结果。


更值得注意的是,姿态误差往往具有较强的系统性。如果同一工位上的反射板始终存在相似的安装偏差,那么同一批次的标定结果也可能朝相同方向产生偏移,从而影响批量标定的一致性。

因此,反射板标定不仅需要关注“板有没有摆到位”,还需要对其位置、俯仰角、水平角等关键几何参数进行准确测量和控制。只有把标定基准的姿态误差控制在可量化、可验证的范围内,才能降低对最终标定结果的影响。

3、环境干扰误差:距离与光照的双重影响


激光能量会随传播距离增加而衰减,,同一反射板在不同距离下的回波强度并不一致。如果只在单一距离下做强度标定,其余量程区间会出现响应失衡:近距离回波过饱和,远距离信噪比不足,进一步劣化测试精度。同时,室外场景下的阳光直射、扬尘、雾气,室内场景下的环境杂光,都会干扰激光的回波信号,增加点云噪声,降低靶变边缘特征提取准确率,引入随机测试误差。

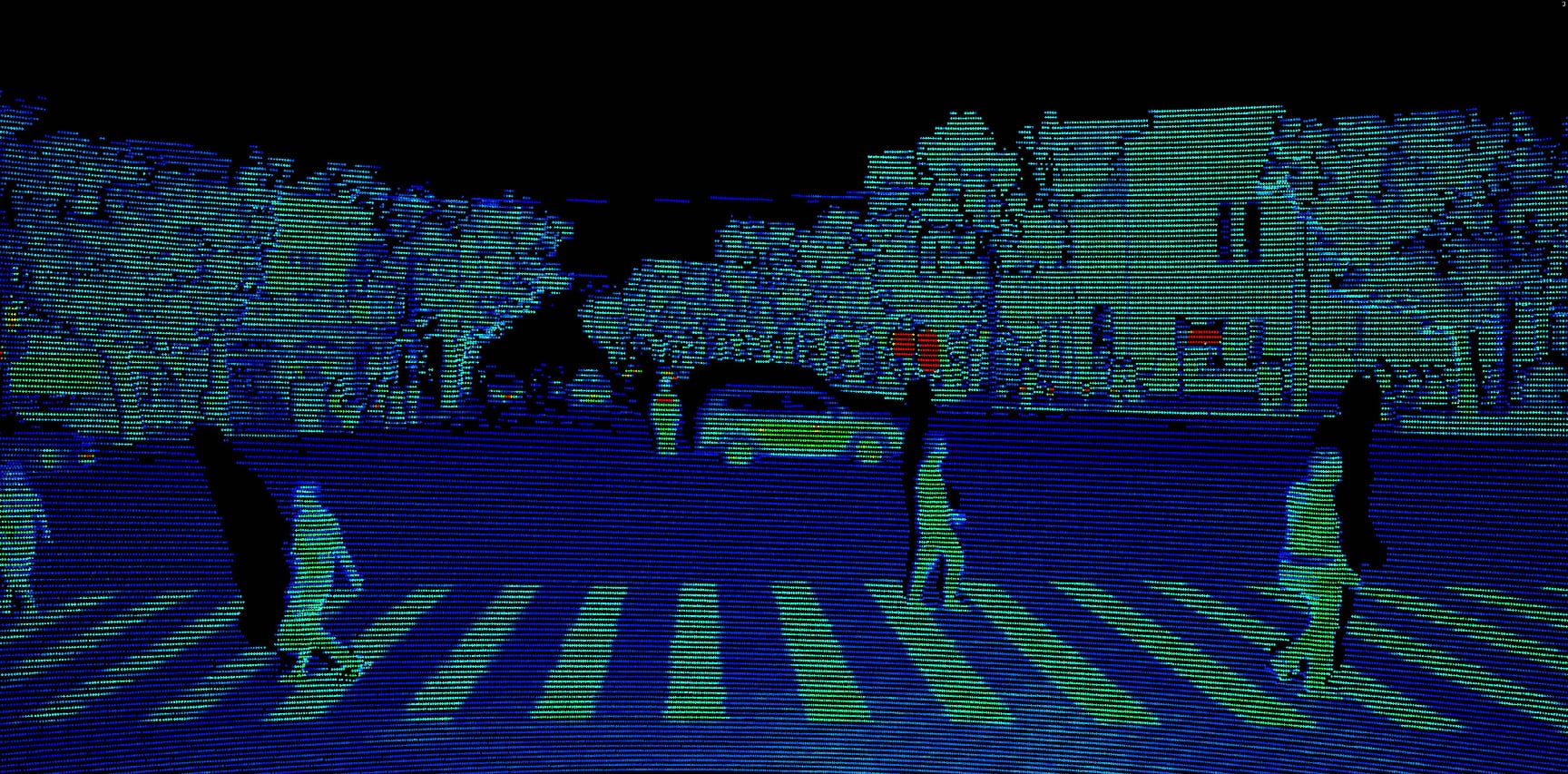

4、点云拟合算法误差:点云处理环节的精度损耗


有了合格靶板、正确安装姿态,也不代表标定结果可靠,点云处理算法同样关键。如果点云密采样度不足、边缘提取算法粗糙(仅用固定强度阈值切割轮廓),反射板位置、尺寸拟合结果就会产生偏差。普通阈值法和亚像素级精细化拟合的结果,精度能差可达数厘米,直接影响最终标定的准确度。

三、全链路补偿方案:分环节匹配产品实现误差抑制

梳理清楚误差来源,就能针对性地从基准选型、姿态校准、环境适配、采集算法四个维度建立全链路补偿体系,结合大凡光学标定产品,最大限度压缩各类标定误差。

1、基准升级:分级选品筑牢精度底线

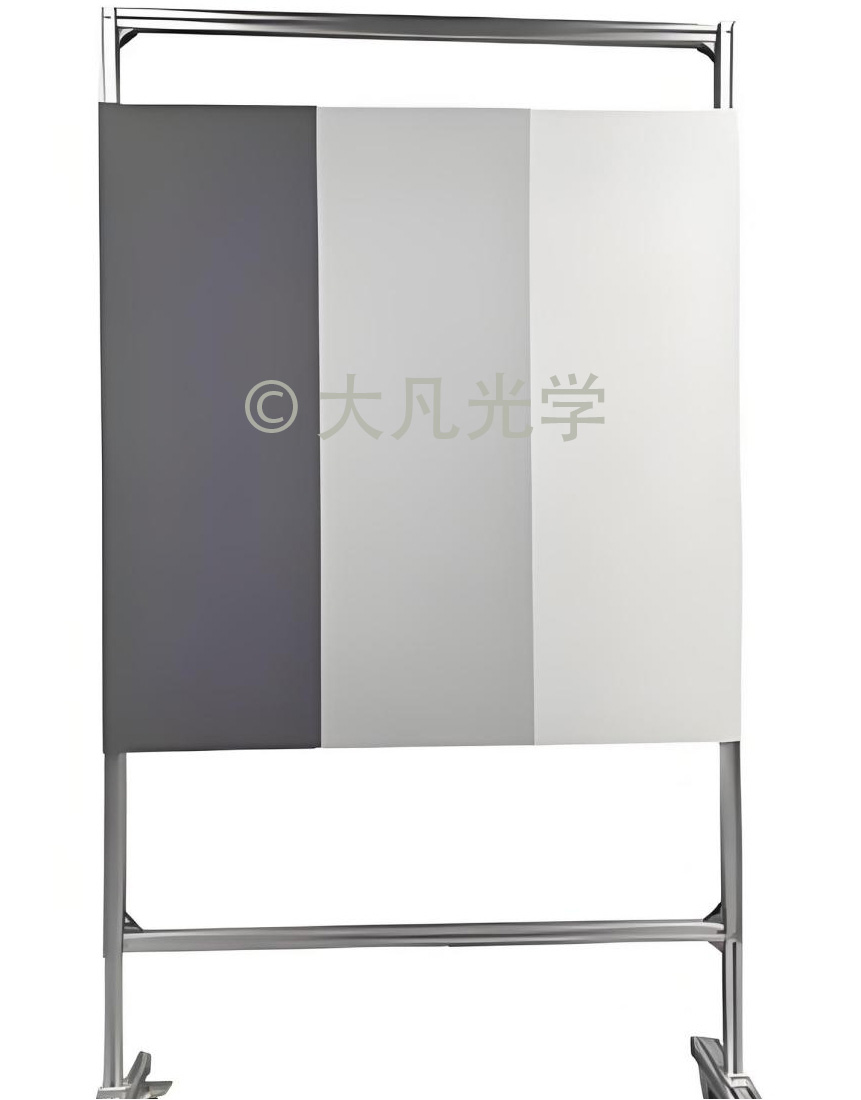

标定精度,首先受到基准靶板品质的影响。针对不同精度等级的标定需求,大凡光学提供分级别的雷达反射率板方案,按需匹配,避免性能冗余或精度不足。高精度计量与研发场景,可优先选用烧结聚四氟乙烯基材反射板,具有优异的漫反射特性,特定规格下反射率最高可达99%,覆盖10%、50%、90%等标准档位;整板反射率均匀性高,可有效降低局部响应差异。物理尺寸加工精度严格可控,关键参数支持计量溯源,从源头降低基准引入的系统误差,保障标定基准的准确可靠。针对不同线束、不同量程的激光雷达,还支持反射率、外形尺寸等参数定制,精准适配不同标定场景需求。

2、姿态校准:双特征融合标定板辅助对正,降低倾斜偏差

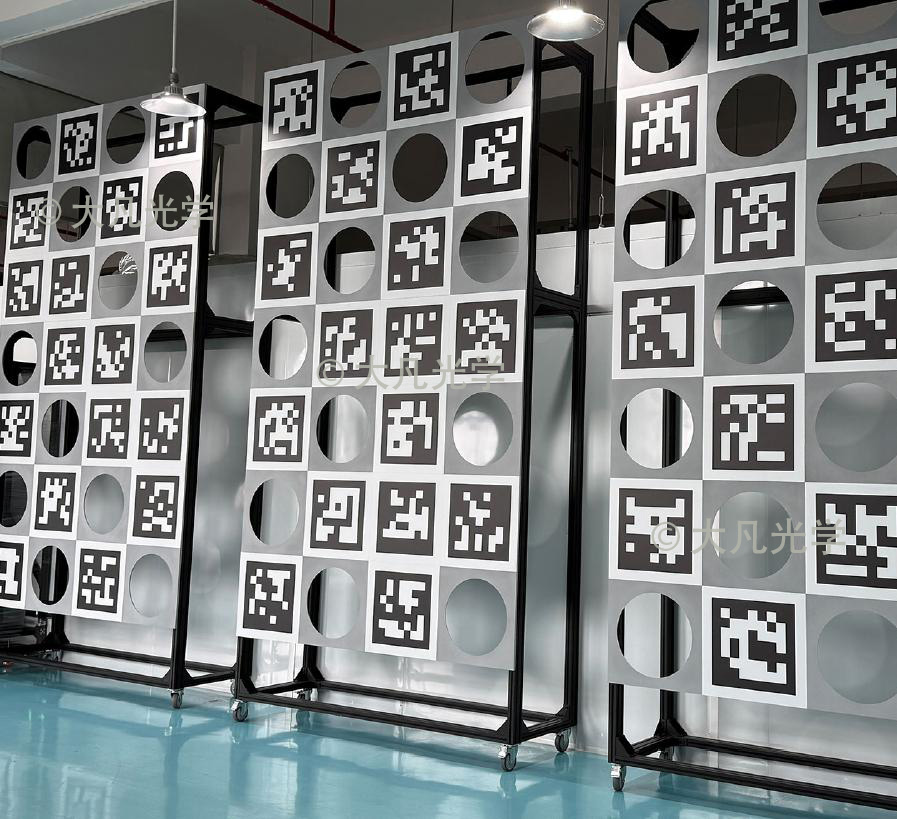

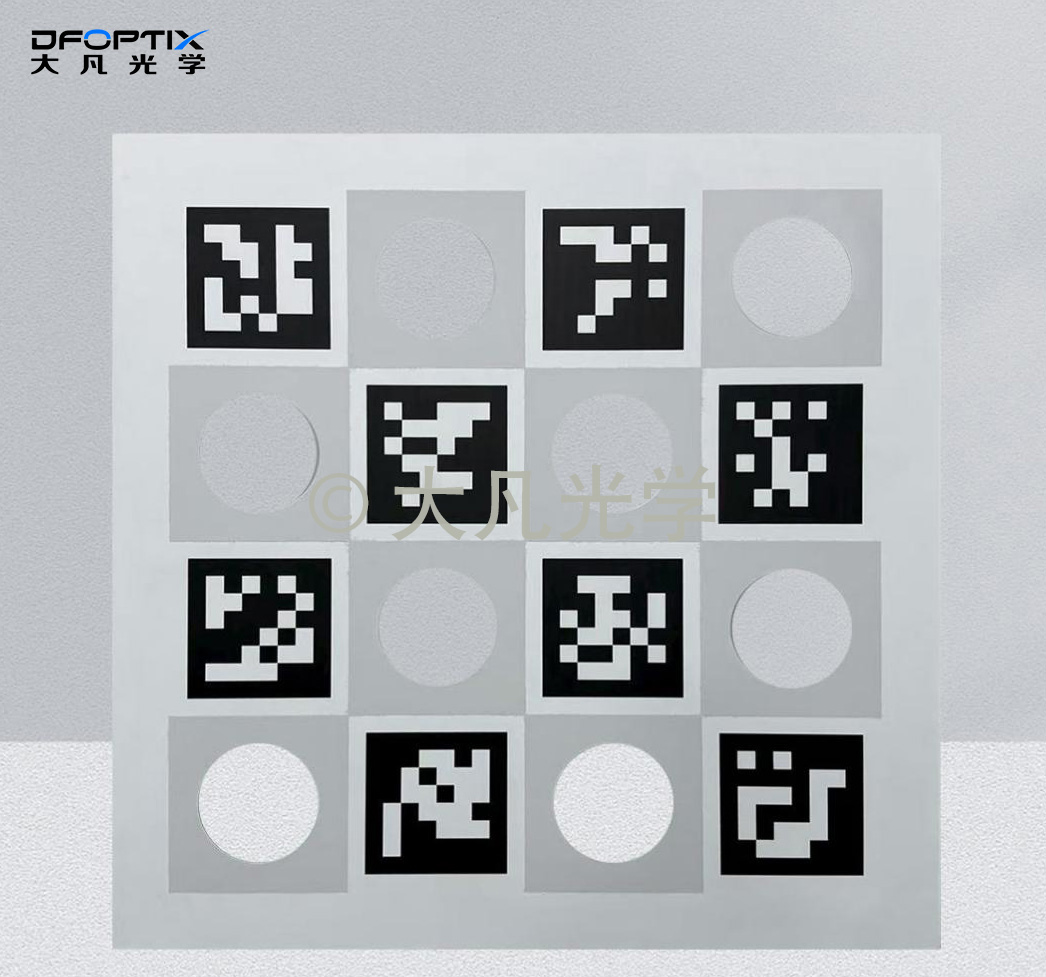

针对安装姿态难题,可采用大凡光学视觉激光雷达融合标定板。这款产品采用AprilTag视觉编码+高精度圆孔激光特征的双基准设计,单块板体同时集成视觉与激光双模态特征。标定时可搭配工业相机识别板上的AprilTag编码图案,解算出反射板的空间姿态,快速校准俯仰、水平倾斜角度,不用反复调尺、靠肉眼判断,就能快速实现板面与雷达光轴的垂直对正,大幅降低安装倾斜带来的系统偏差。同时板上的高精度圆孔阵列,持续为激光雷达提供精准的几何特征,兼顾姿态校准与雷达标定需求。产品支持PET、铝合金、玻璃等多基材选择,可根据场景精度需求灵活适配。

3、环境补偿:多距离分段校准标定抵消距离衰减影响


针对距离带来的强度衰减,摒弃单距离单点标定模式,采用近-中-远多距离分段标定,搭配多档反射率的标准靶板,拟合得到全量程回波强度响应曲线,保证全测距区间内测距、强度校准效果。针对环境光干扰,优先选用漫反射特性优异的反射板,降低镜面反射与环境杂光的影响;外场标定尽量选择光照稳定的时段,减少环境光与噪声对点云特征提取的负面影响。针对大视场、远距离标定场景,可选用大凡光学大尺寸激光雷达融合标定板,单块最大规格可达1.5m×3m,支持多板拼接拓展更大有效靶面;覆盖大视场标定需求,配合可移动支架,能灵活调整姿态与距离,适配多场景标定。

4、采集策略优化:多姿态多帧采集提升拟合鲁棒性

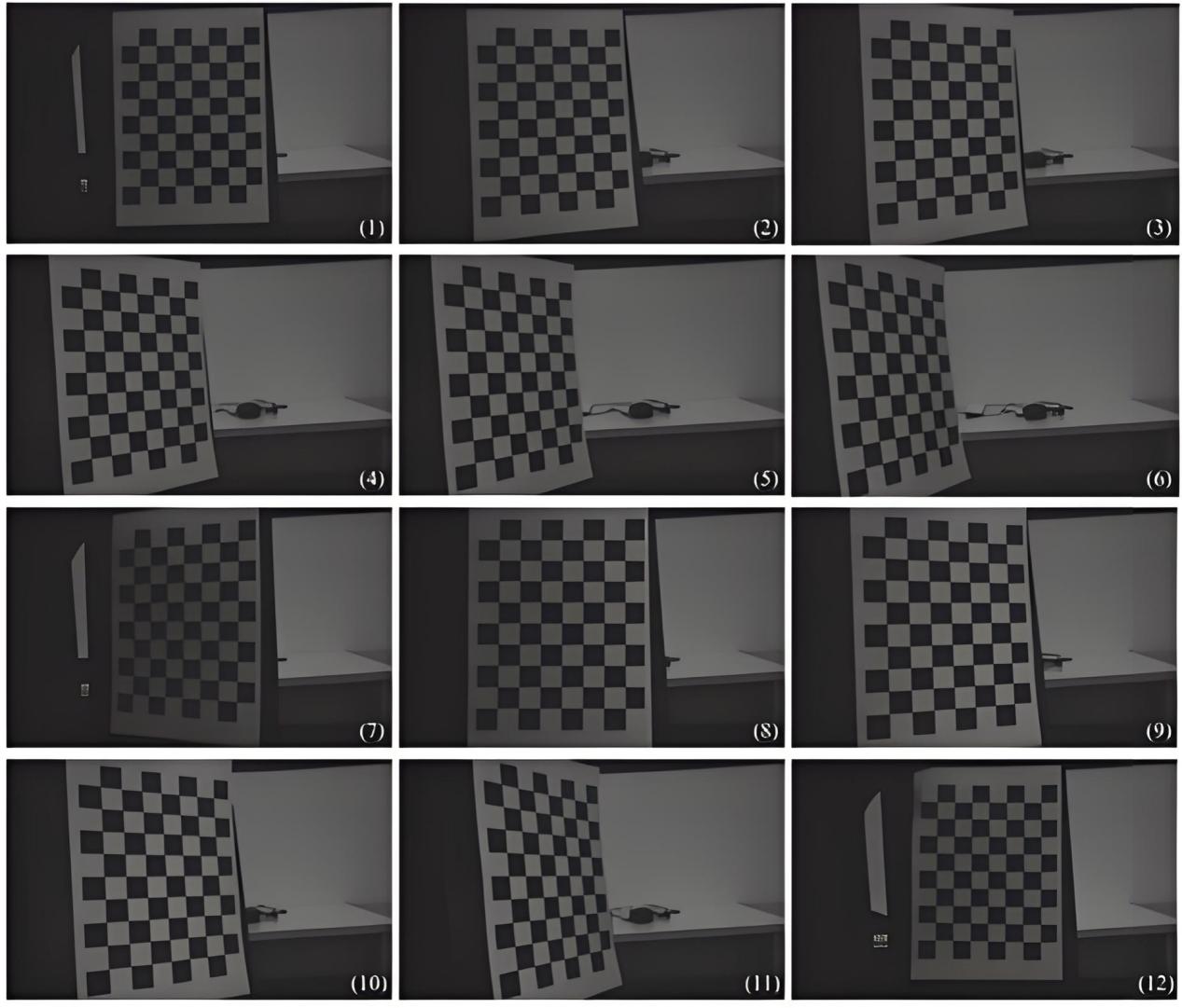

好的基准也要匹配科学的采集策略,才能充分释放硬件精度潜力。采用多姿态采集方案,调整反射板测试距离、俯仰角、水平转角,采集15~25组不同位姿点云样本,借助光束平差算法做全局优化,相比单帧采集能大幅降低深度方向的求解误差。在点云处理端,采用亚像素级边缘拟合算法,替代简单的阈值提取,叠加多帧平均去噪处理,抑制随机噪声。避免“高精度靶板搭配粗糙算法”造成硬件精度浪费。

结语

总而言之,反射板标定的最终精度,并非取决于单一环节,而是由标定基准、安装姿态、环境条件以及数据采集与算法处理等多个环节共同影响。无论是反射板自身的几何精度与光学性能,还是安装过程中的位置与姿态控制,以及测试环境控制、数据处理与误差补偿,每一个环节都需要进行合理设计与严格控制,才能确保标定结果具备良好的准确性、稳定性和一致性。

大凡光学产品体系覆盖标准反射率板、激光雷达融合标定板、大尺寸支架标定板等系列产品,面向产线量产、研发校准、实验室测试及外场验证等多种应用场景,可提供匹配不同测试需求的高精度标定基准与配套方案。从标定基准的材料与结构设计,到关键尺寸及光学参数控制,持续提升标定链路的可靠性,为多线激光雷达的精密测量、标定校准及性能验证提供稳定、可追溯的基准支撑。
