在视觉标定与光学检测领域，日常测试与评估中经常会涉及一些专业术语，比如 LW/PH、MTF、SFR、朗伯特性等，这些看似晦涩的行业“黑话”，实则是评估光学系统、标定靶板性能的核心评判指标。理解这些关键参数，能够帮助大家快速了解测试报告、合理选型标定与检测工具，规避纸面参数带来的认知误区。

本文将围绕四项高频技术指标进行通俗解读，并结合大凡光学相关的标定与检测产品，进一步介绍各项指标的实际含义及其在工程实践中的应用。

一、LW/PH：分辨率的“标准计量单位”

LW/PH全称Lines Per Picture Height，即每图像高度线对数，是成像领域通用的分辨率计量单位。它描述的是在图像的高度方向上，光学系统能够清晰分辨的黑白线对数量；LW/PH数值越高，代表系统可分辨的细节能力越强。

需要注意的是：LW/PH不等同于相机像素。像素代表图像传感器物理采样单元数量，而LW/PH体现的是整套光学系统的实际分辨能力。镜头像差、对焦状态、传感器性能都会直接影响LW/PH结果。即便两台设备像素规格完全一致，受镜头素质差异影响，实际分辨能力也会存在巨大差距，这也是同像素设备成像清晰度参差不齐的核心原因。

在实际检测中，LW/PH是最直观的分辨率能力评价指标。大凡光学ISO12233分辨率测试卡、USAF1951分辨率板等产品，都是以线对密度作为核心量程标识：ISO12233标准卡量程覆盖100~2000LW/PH测试范围，适配绝大多数消费级与工业级相机的常规成像性能检测。

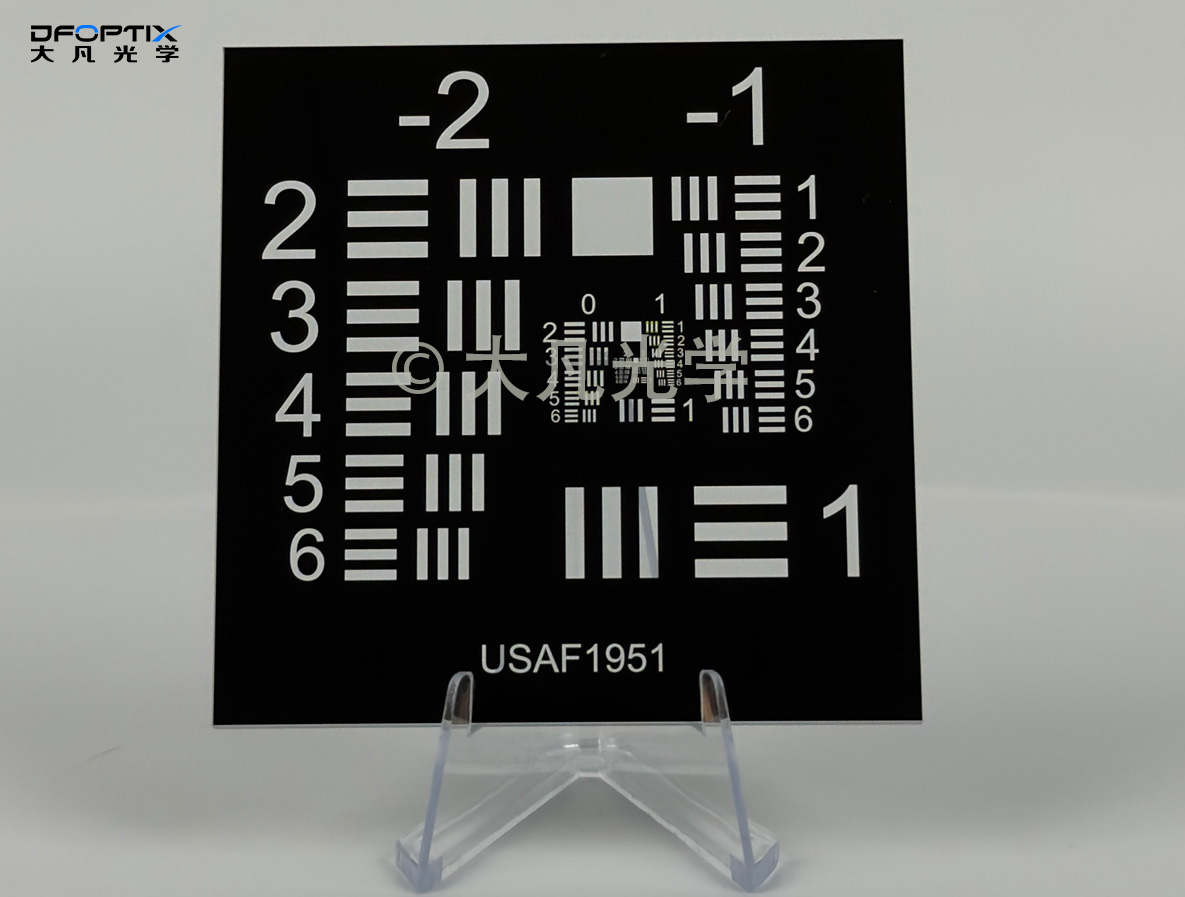

USAF1951分辨率板采用lp/mm（每毫米线对）计量单位，量程覆盖0.25~228.1 lp/mm，覆盖从肉眼分辨极限到光学衍射极限区间。检测时只需拍摄测试卡，识别出能够清晰分辨三线靶标的最小单元，读取对应刻度，即可得到整套光学系统实际分辨率，广泛用于样机研发验证、产线批量质检。

二、MTF：成像清晰度的“金标准”

MTF全称Modulation Transfer Function，即调制传递函数，是衡量光学系统对比度传递能力的权威指标。物理含义：黑白边界分明的被测图案，经过镜头成像之后，边缘会发生弥散、对比度下降；MTF 用于衡量光学系统对原始图像对比度的传递还原能力。MTF 数值越高，对比度保留效果越好，图像细节还原越清晰。

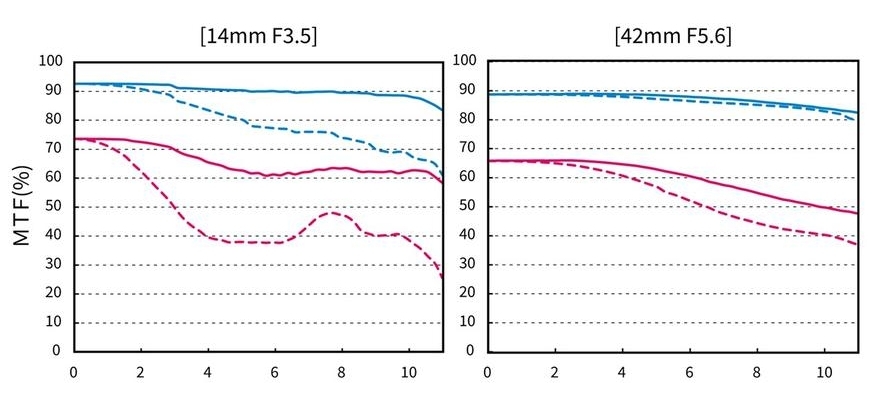

行业通常用两个关键节点做评价：MTF50（对比度衰减至50%时对应的空间频率）评价常规成像清晰度，MTF10（对比度衰减至10%时对应的空间频率）作为系统可分辨极限参考依据。相比LW/PH与像素指标，MTF能更精细化地表征全视场成像质量，是镜头研发、光学系统定型的核心评价依据。

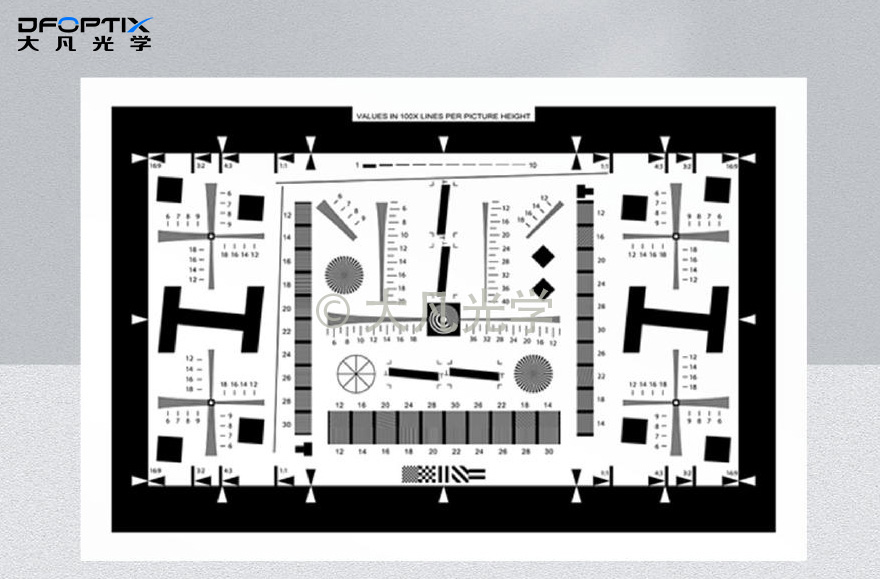

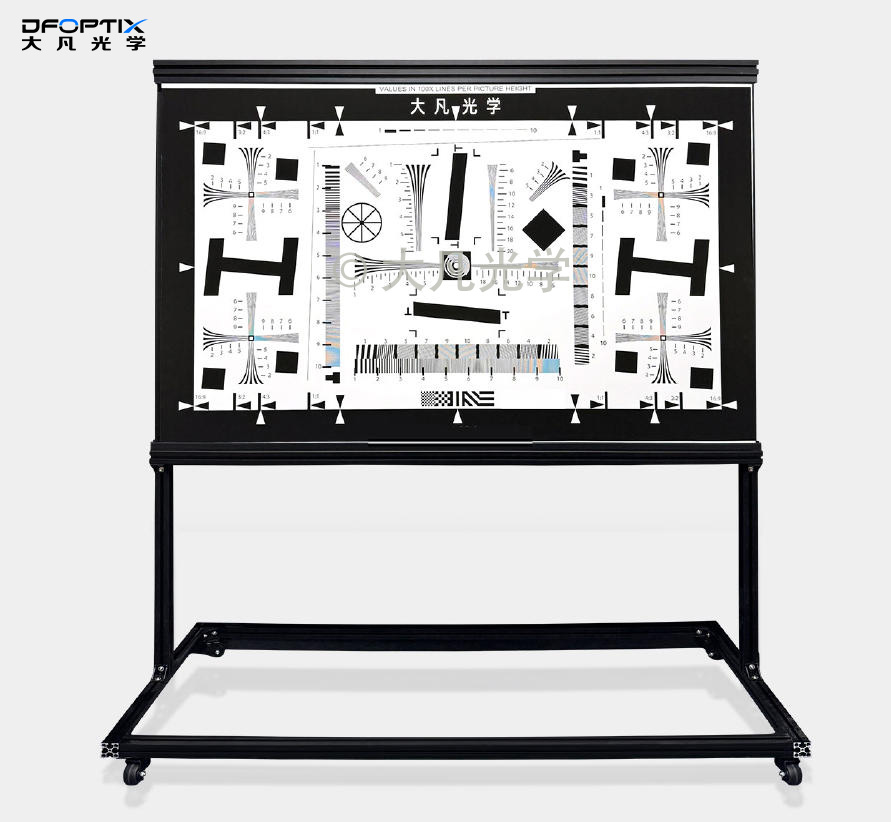

MTF 的测量精度高度依赖测试靶标的质量，靶板线条毛刺、对比度不足，会直接引入额外测量误差。大凡光学 ISO12233 标准分辨率测试卡（带支架款）严格遵循 ISO 12233:2000 国际标准制作。楔形测试单元覆盖 100~2000LW/PH量程，靶板图形采用高精度工艺制作，边缘锐利无锯齿，黑白对比度高，能最大程度降低基准本身带来的测量偏差。配套专用支架可快速完成靶板定位与光轴垂直度校准，避免靶板倾斜、离焦带来的测试误差，配合专业分析软件可输出精准的 MTF 曲线与全视场分辨率分布，适用实验室高精度研发、镜头定型与产品定级等场景。

三、SFR：量产级的“轻量化MTF”

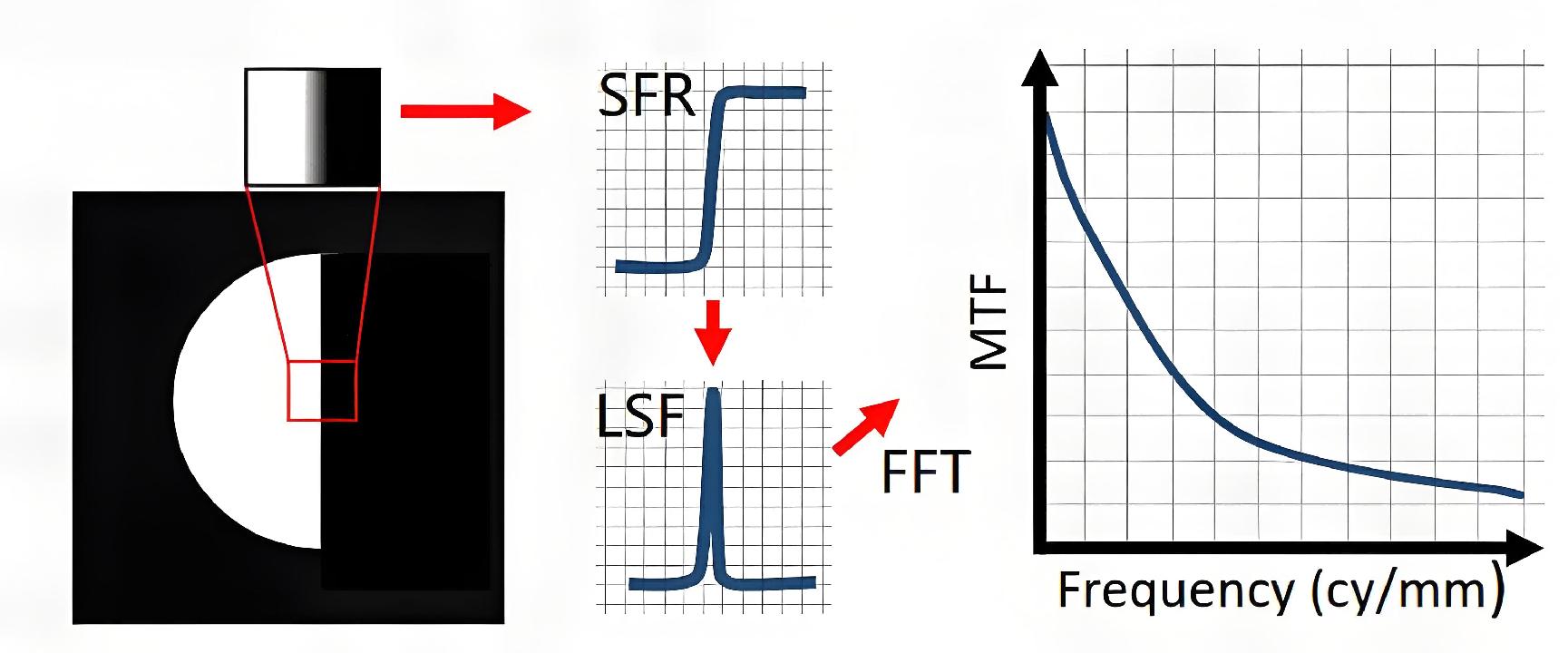

SFR全称Spatial Frequency Response，即空间频率响应，是MTF的轻量化工程替代方案。它通过靶板斜边图案的灰度过渡变化计算出空间频率响应特性，不用昂贵的正弦靶标，也不用复杂的测试setup，仅需一张带斜边的测试卡就可以近似得到等效MTF结果。优势是成本低、速度快，非常适合产线大批量快速质检。

和MTF相比，SFR的精度略低，但检测效率优势突出，可同步输出图像锐度、横向色差、阶调响应、噪点等多项图像质量参数，在批量产线抽检、多机型快速筛查场景具备极高性价比。行业也早已形成标准规范，ISO 12233:2014标准专门定义低反差Edge-SFR检测规范，为产线检测提供统一评判依据。

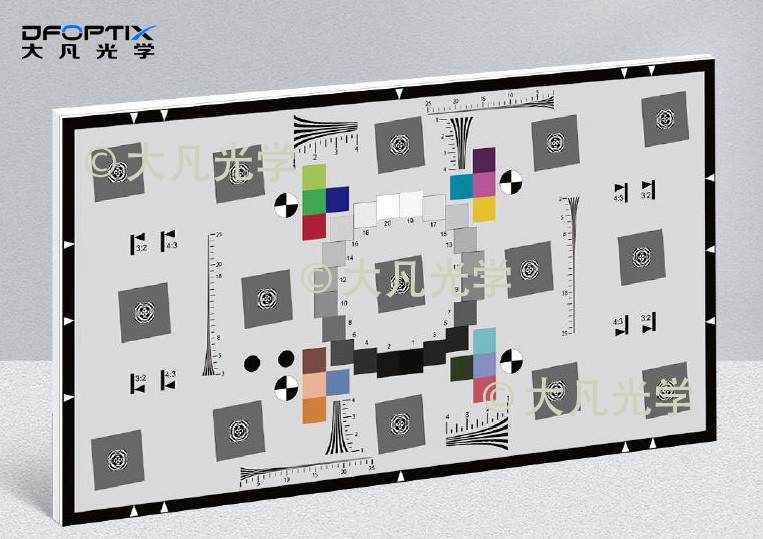

大凡光学eSFR分辨率测试卡有标准版、增强版、扩展版三种规格可选，适配3:2、16:9等多种传感器画幅。配合全自动检测软件，一键输出锐度、色差、色彩响应等多项图像质量指标，检测效率远高于传统MTF方案，完美适配量产线高效质检、多机型快速筛查等场景，不用复杂调试就能快速完成品质判定。

四、朗伯特性：漫反射标定基准的“均匀度标尺”

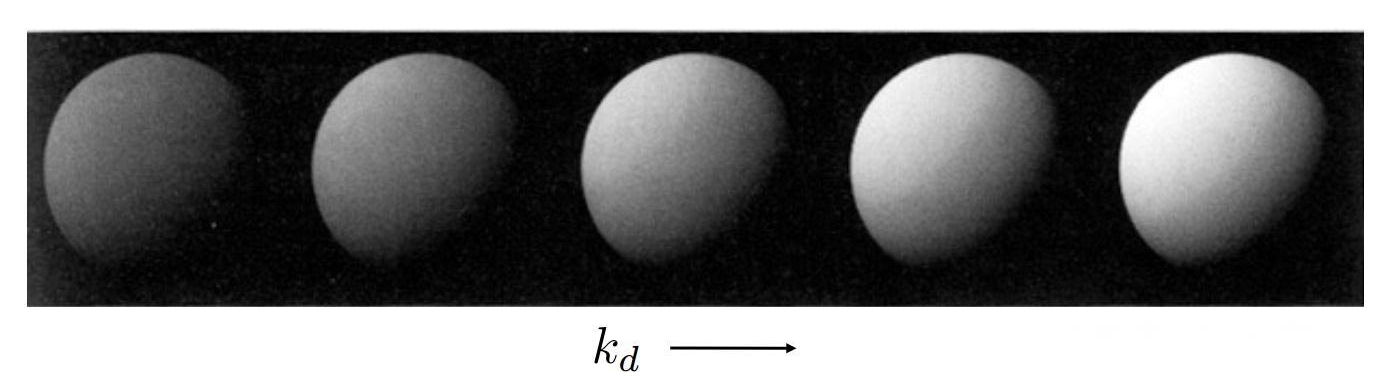

朗伯特性是评价漫反射表面反射均匀度的关键指标，描述反射光强度随观测角度的变化规律。理想的朗伯漫反射体，无论从任何观测角度，表面表观亮度保持一致，反射光强度遵循余弦辐射定律，不会出现“正面观测亮、倾斜观测变暗” 现象。

这个指标容易被忽略，但直接决定了反射式视觉标定、激光雷达标定结果是否稳定可靠。如果标定板偏向镜面反射，角度发生微小改变、回波反射强度就会剧烈波动；图像灰度、雷达点云特征随之漂移，最终标定结果离散、不可复现。只有朗伯特性优异的漫反射基准，才能保证不同入射、观测角度下的反射信号稳定，让标定结果可靠可复现。

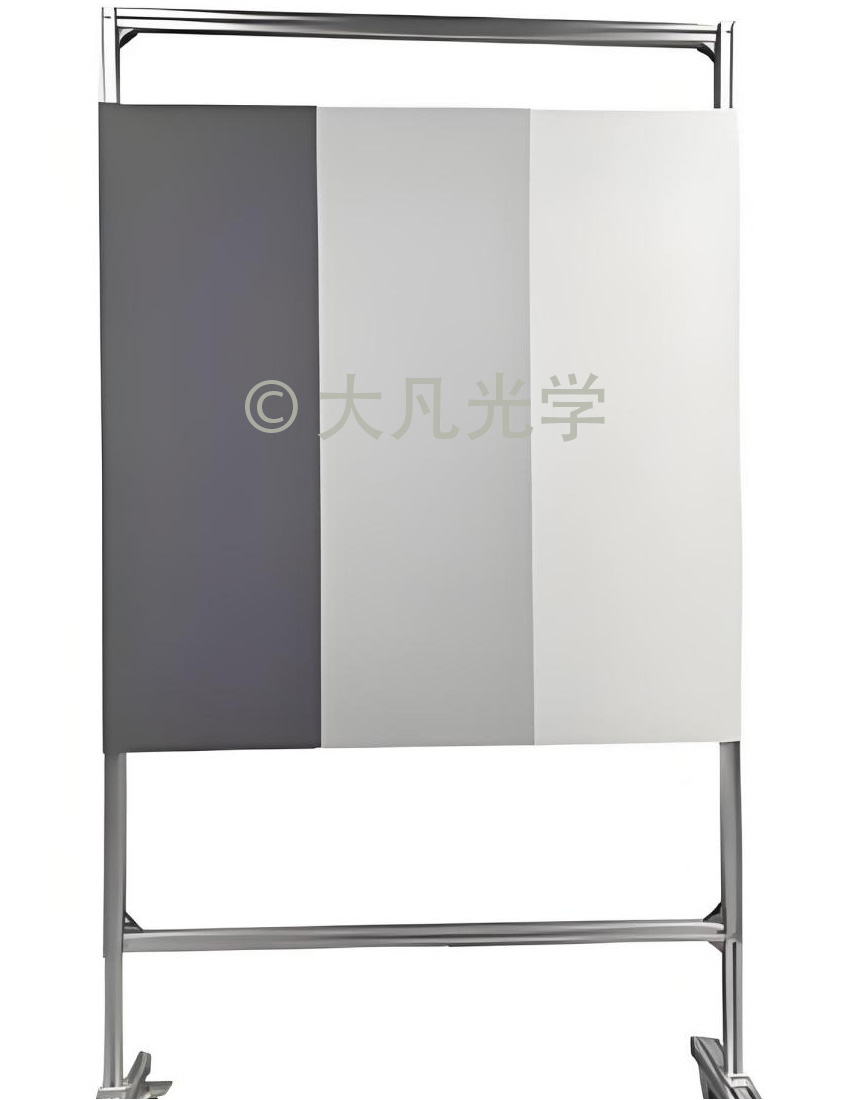

大凡光学反射式标定产品都对朗伯特性做了专项优化。其中高端雷达反射率板的款朗伯特性偏差优于＜±1%，板面同区域反射率差异＜1%，为多线激光雷达提供稳定的漫反射基准，抑制观测角度变化带来测距误差。各类视觉标定板的哑光涂层也同样优化了漫反射特性，降低镜面反光干扰，即使照明角度略有偏差，也能保证特征成像对比度稳定，有效提升标定结果的重复性。

结语

总的来说，这四个术语看似零散，实则对应了视觉标定的两大核心维度：LW/PH、MTF、SFR共聚焦成像系统的分辨率与对比度还原能力；朗伯特性聚焦反射式光学基准的角度均匀性。掌握以上核心指标，才能够跳出纸面参数，从底层逻辑理解光学系统与标定靶板的真实性能，完成合理选型，读懂标定检测报告。

大凡光学产品体系涵盖 ISO 12233、USAF 1951 分辨率测试卡、eSFR 量产检测卡、雷达反射率板等全品类高精度标定板，可满足从实验室研发到工厂量产、从单一视觉到多传感器融合的多样化测试与标定需求。针对实验室研发阶段的高精度 MTF 测试、工厂量产线的 SFR 快速质检，以及多传感器融合场景下的漫反射基准需求，大凡光学均可提供稳定、可靠的光学基准。无论是研发验证、批量生产，还是视觉与多传感器融合标定，都能够为测试结果的准确性、一致性与可重复性提供可靠保障。
