线阵相机标定技术:一文看懂单方向成像下的标定板运动同步与畸变校正

栏目:技术动态    作者:大凡光学   发布时间:2026-10-12    访问量:514

做过工业线阵检测的朋友多半有过这种经历:PCB线路扫描出来长宽比例总对不上,反复调试传送带速度依旧存在波动;宽幅面料检测工况下画面中心尺寸合格,边缘的线条发生形变;同一块标准件静态测量精度达标,动态扫描测量结果出现明显漂移。很多人第一反应是排查电机性能和算法参数,可排查一圈最后才发现:线阵相机的标定逻辑和面阵相机存在本质差异,仅校正镜头光学畸变,不做运动同步校准,再好的硬件也发挥不出优异性能。


线阵相机靠单行感光像素+被测物与相机的相对运动完成二维扫描,属于是“光学成像+运动执行”耦合的双维度体系。标定也必须双管齐下:既要校正镜头本身的光学畸变,也要校准扫描运动的速度同步与尺度偏差。高精度标定板正是打通这两个维度的核心工具,用已知的物理几何基准,同步约束光学精度与运动精度,实现线阵扫描真正做到“扫得快、测得准”。

一、线阵成像的特殊性:面阵标定方案不适配的底层原因

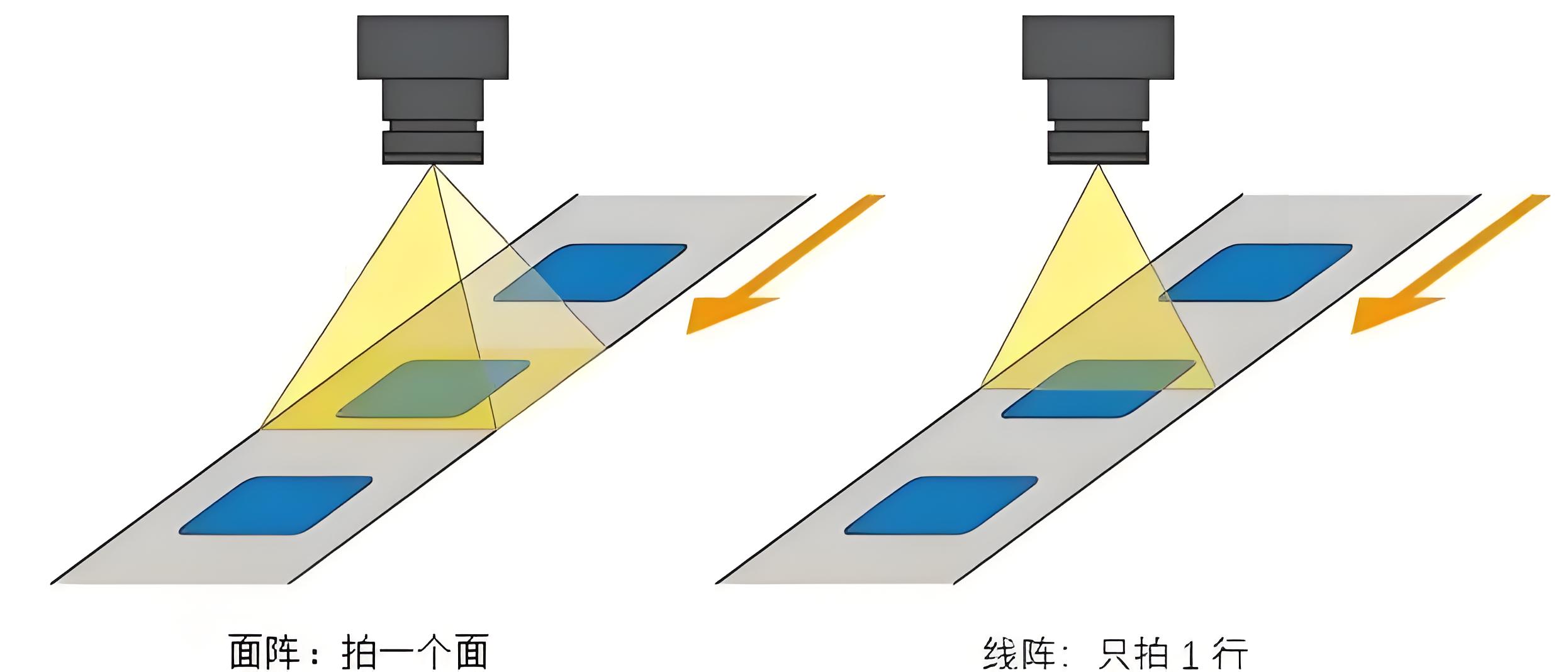

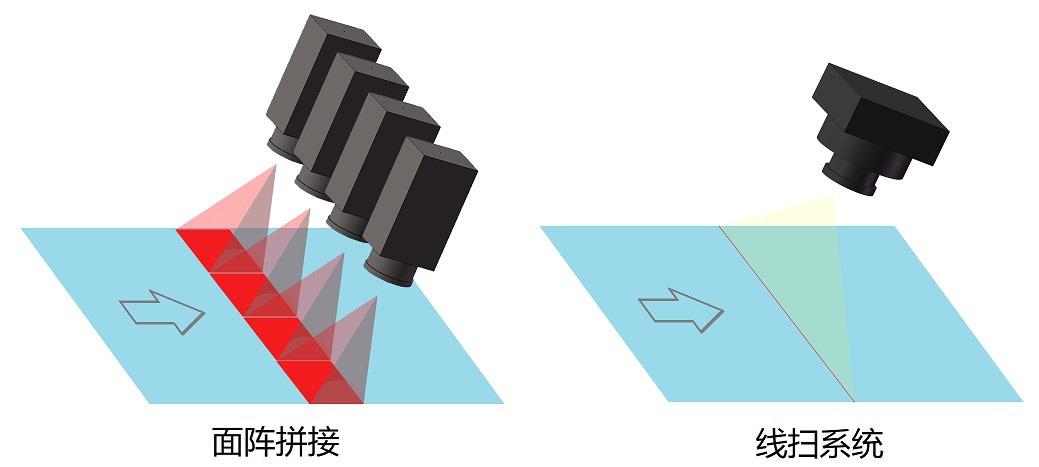

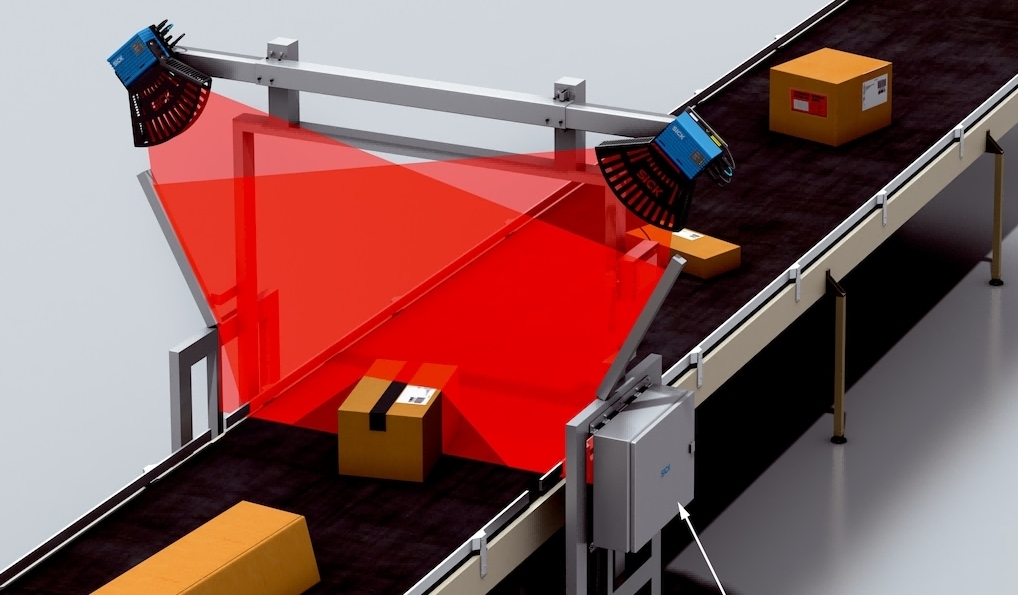

普通面阵相机是整帧同时曝光,一次成像拿到完整二维图像,标定工作只需要处理空间维度的畸变与坐标映射关系。线阵相机则完全不同:它只有一行感光像素,依靠相机与被测物之间的相对匀速相对运动,逐行扫描拼接成完整的二维图像。成像质量由光学系统性能与运动系统共同决定。


这种特殊的成像机制,带来了两个独有的标定痛点:第一是运动同步偏差。传送带速度波动、编码器触发延迟、加减速区间速度变化,都会直接反映在扫描图像上。速度偏快图像产生压缩,速度偏慢图像产生拉伸;触发时序错位还会造成整幅图像倾斜、梯形畸变。这些误差与镜头光学特性无关,纯靠调试镜头参数、优化图像处理算法无法消除。第二是方向性畸变分布。线阵镜头的畸变并非全向均匀特性,扫描方向(运动方向)和幅宽方向(线阵排列方向)的畸变特性差异很大,还常伴随扫描方向的非线性尺寸误差,图像幅宽边缘位置偏差会进一步放大。普通面阵标定仅采集画面中心区域,图像边缘精度将没法得到保障。


也正因为如此,直接套用面阵相机的标定方法,很容易出现“静态测量合格、动态扫描失准;中心精度达标、边缘数据偏移”的问题。线阵相机标定的核心是光学畸变、运动同步的双重联合校准,并非简单采集图像求解参数。

二、运动同步标定:用标准线纹校准速度与同步误差

运动同步是线阵标定的核心难点,也是最容易被忽略的环节。它的本质,是构建一套时间-空间双重物理标尺,完成扫描速度、触发时序、像素物理当量的统一校准。

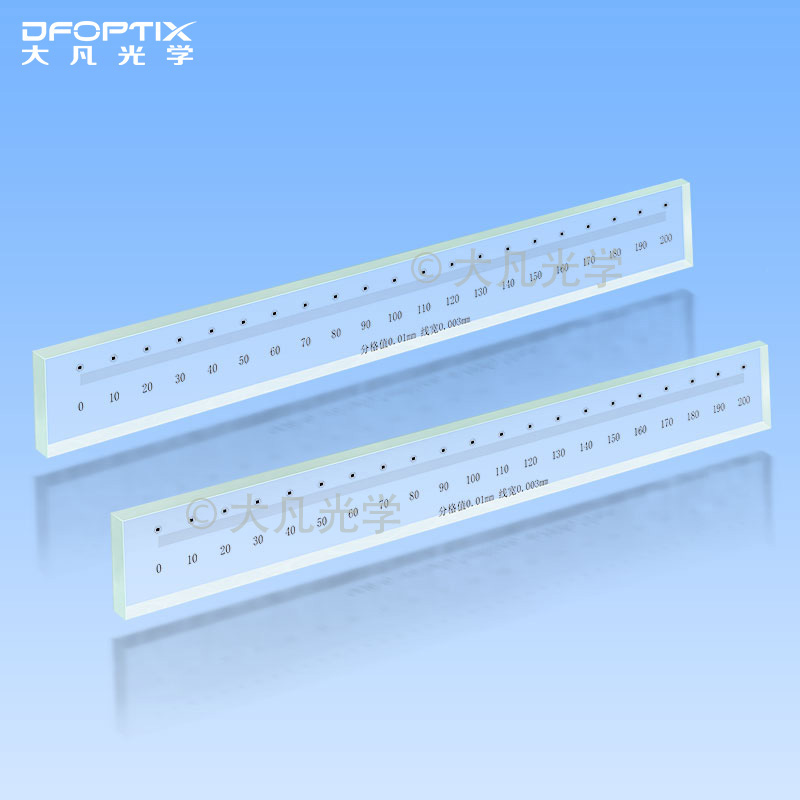

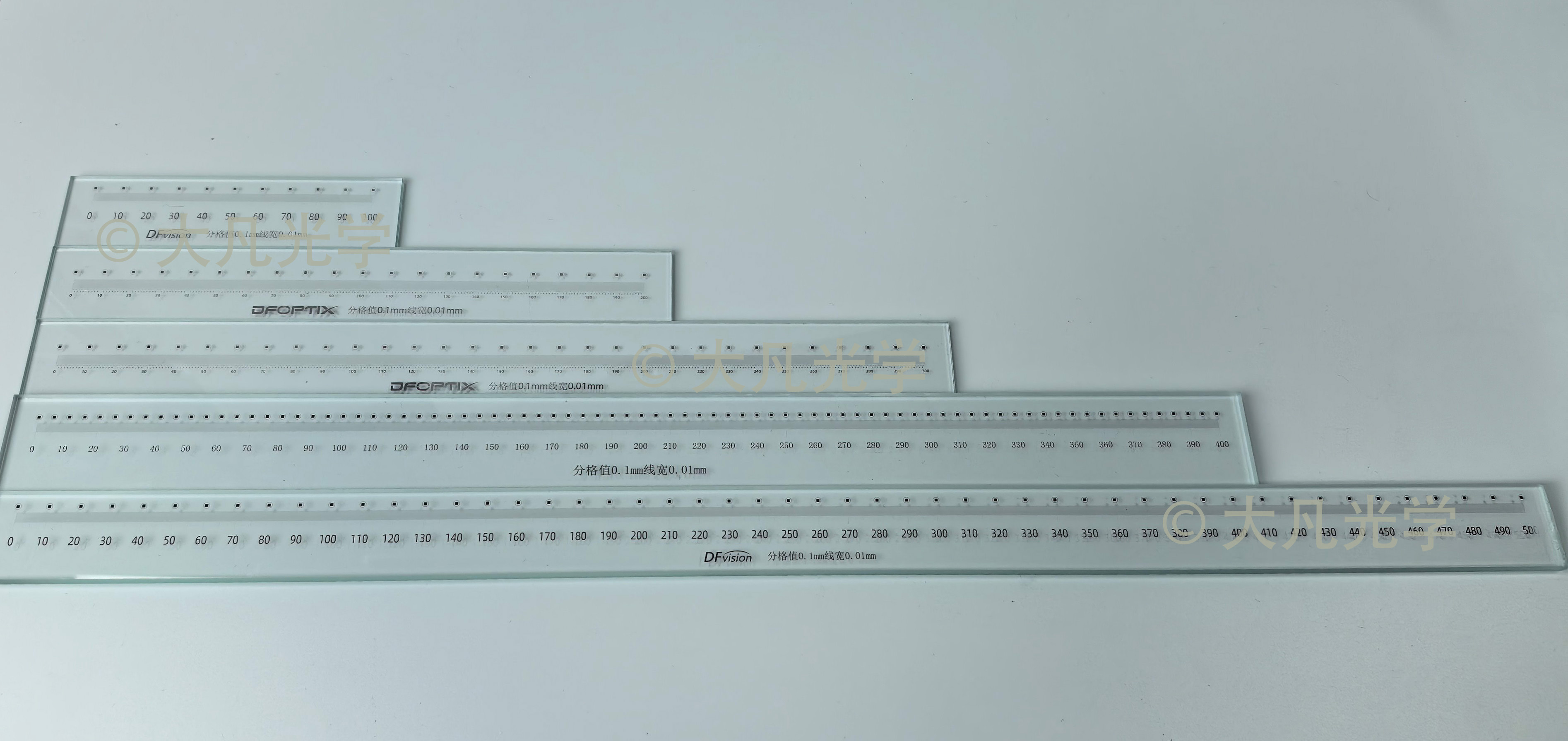

这一步的核心工具是高精度标准线纹基准。大凡光学高精度玻璃线纹尺是极其理想的标定基准载体:尺面刻有等间距的平行标准刻线,刻线精度可达±1~2μm,刻度间距精度可溯源,提供精准的物理参照标尺。


标定的时候,将线纹尺沿扫描方向固定,按照产线实际工作设定速度匀速,完整通过线阵相机视场,相机连续扫描采集完整的线纹图像。算法提取图像内部相邻刻线的像素间距,和线纹尺的真实物理间距做对比计算,求解扫描方向的像素物理当量,同时反推出实际的扫描速度,修正电机的转速偏差。相比人工凭感觉调速度的方式,这种标定方法可将尺度精度能提升一个数量级,扫描方向的尺寸误差可控制在千分级,满足精密尺寸检测的需求。

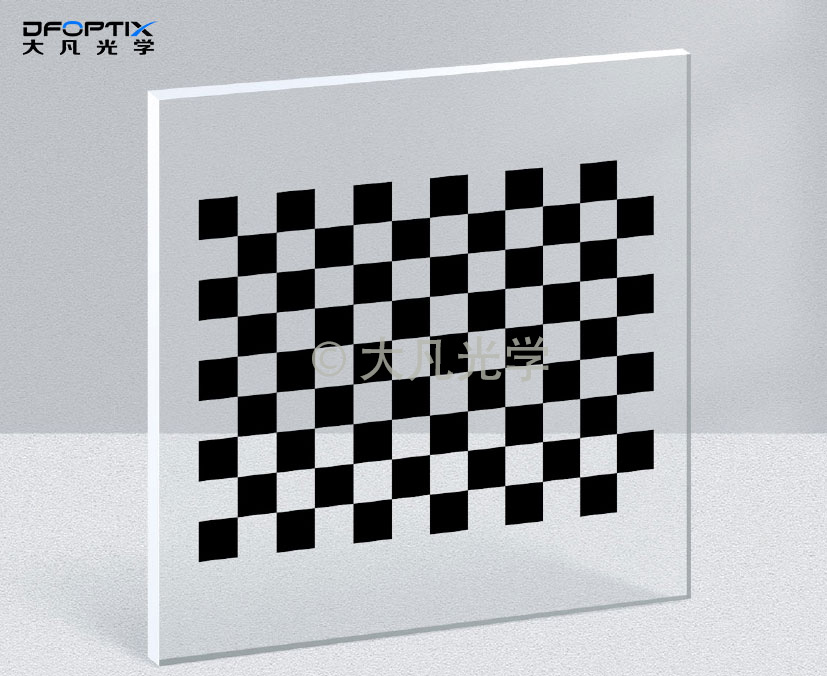

针对编码器触发延迟导致的图像倾斜问题,还可以选用大凡光学标准棋盘格标定板开展标定。通过解析扫描后图像横竖特征的倾斜角度,计算触发延时补偿量,修正编码器的同步时序,从根源抑制图像倾斜、梯形畸变缺陷。

三、畸变校正:针对线阵成像特性的精准光学校准

解决了运动同步校准问题,还要针对线阵镜头的方向性畸变特性做精准光学校准。和普通面阵的全向畸变不同,线阵相机的畸变呈现明显的方向性,校准思路也更有针对性。

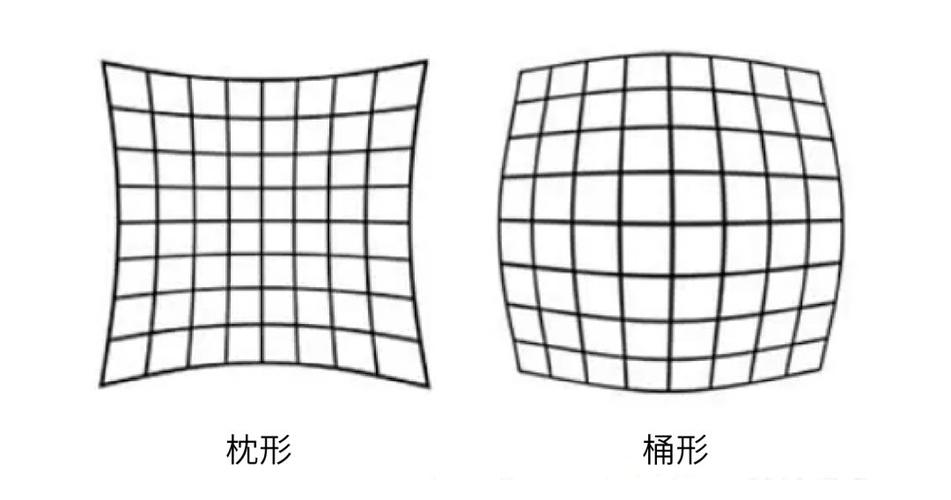

线阵畸变主要分为两类:幅宽方向畸变和扫描方向的非线性畸变。幅宽方向畸变表现为枕形、梯形畸变,造成画面幅宽两端测量尺寸异常;扫描方向的非线性畸变则是扫描行程不同位置尺度不一致,引入全局测量偏差。针对这两类偏差,大凡光学高精度光刻标定板能提供精准的特征支撑。

对于幅宽方向畸变,采用垂直于扫描方向的标准线纹阵列,特征覆盖完整视场幅宽。通过采集提取不同视场位置的线间距偏差,拟合幅宽方向的畸变校正曲线,精准校正边缘区域的尺寸偏差,实现整幅宽度尺寸精度一致性。对于扫描方向非线性畸变,采用沿运动方向排布的多组线纹特征,通过不同行程位置的尺度偏差求解非线性修正系数,逐行补偿扫描速度的微小非线性波动,进一步提升全行程的测量一致性。

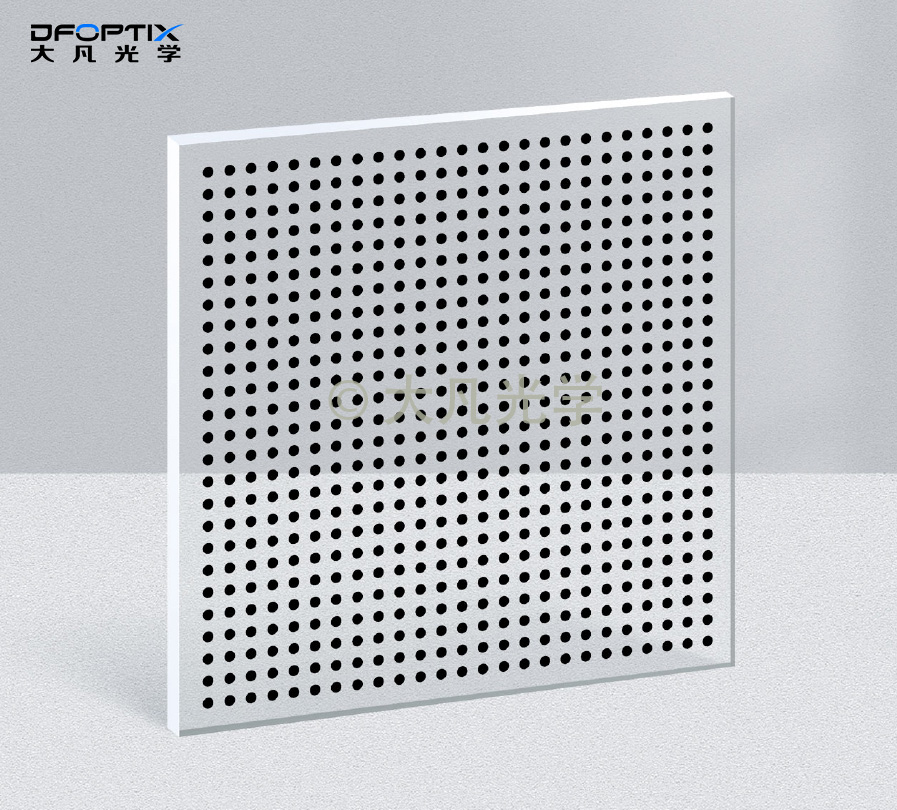

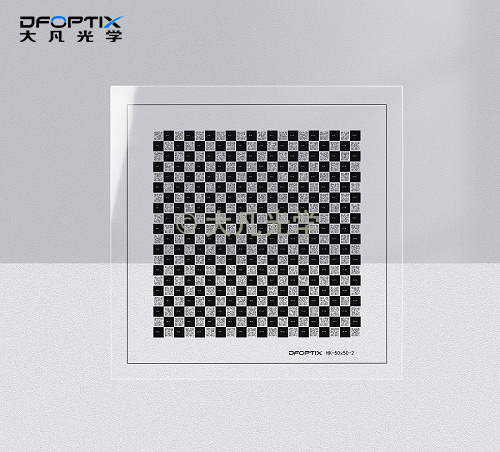

如果是高精度检测场景,优先选用大凡光学玻璃基底光刻棋盘格或圆点标定板。光刻工艺特征精度±1μm,图案边缘锐利无毛刺,亚像素级提取精度更高,拟合出来的畸变模型更精准。如果是纺织、卷材这类大视场宽幅检测场景,可选用大尺寸碳纤维或铝合金基材标定板,可实现数米级无拼接整板,一次扫描就能完成全幅标定,避免分段标定的误差累积。

四、场景化基材选型与工程实操指南

不同线阵应用场景的精度要求、幅宽大小、环境条件差异很大,按需选对标定工具,既能保障精度又能控制成本。


PCB/FPC精密线路检测场景,优先选用大凡光学高精度玻璃线纹尺。±1~2μm的刻线精度,尺寸可溯源,搭配微米级线路宽度、间距的检测标定,是精密制造线阵检测的基准方案。


宽幅纺织、卷材表面检测场景,优先选用大凡光学大尺寸棋盘格/圆点标定板。可选碳纤维或铝合金基材,最大可做数米级整板无拼接,一次覆盖全幅宽,同步完成幅宽畸变校正与扫描方向尺度校准,适配2~6米的宽幅检测场景。


产线日常巡检与快速校准场景,优先选用大凡光学高精度菲林标定板。厚度仅0.18mm可卷曲收纳,部署灵活便捷,线宽误差1~2μm,完全满足日常精度复检需求,缩短停机时间,综合成本优势明显。

实操中也有几个高频误区点:第一,安装平行度。标定板特征方向必须与扫描方向严格平行,微小的角度误差,都会转化为扫描方向的尺度误差,建议搭配专用定位工装完成安装定位。第二,标定速度匹配工况。标定速度要和实际生产速度一致,不同速度下的同步误差、惯性特性存在差异,用工况速度标定,结果才贴合真实生产场景。第三,坚持全视场幅覆盖原则。标定板有效宽度要覆盖相机完整视场,仅采集中心区域,无法完成边缘畸变校正,宽幅检测场景尤其要注意。第四,建立定期复校标定机制。设备磨损、皮带打滑、编码器漂移都会逐步降低系统精度,常规产线建议每月复校一次,高精度检测线每两周复校标定,保障系统长期测量稳定性。
