做消费电子、安防相机量产质检的朋友，多少都遇过画质检测的效率难题：依靠人工判读分辨率测试卡不仅耗时长，也会受不同检测员的主观经验影响，造成判定标准不统一；若要完成色彩、噪点等多项指标检测，还要更换多张测试卡分步测量，单台设备质检周期长，很难匹配高速量产的生产节拍。随着成像设备像素规格持续迭代、品控维度不断丰富，传统人工逐图判读的检测模式已难以适配现在量产实际需求。

而eSFR测试卡搭配Imatest分析软件的自动化测试方案，正是目前行业应对这一流程效率瓶颈的主流选择——单次拍摄即可同步获取分辨率、色彩、噪点等多维度画质数据，在规范操作的前提下有助于提升检测效率与结果一致性。

一、从人工判别到自动化：eSFR测试方案的核心优势

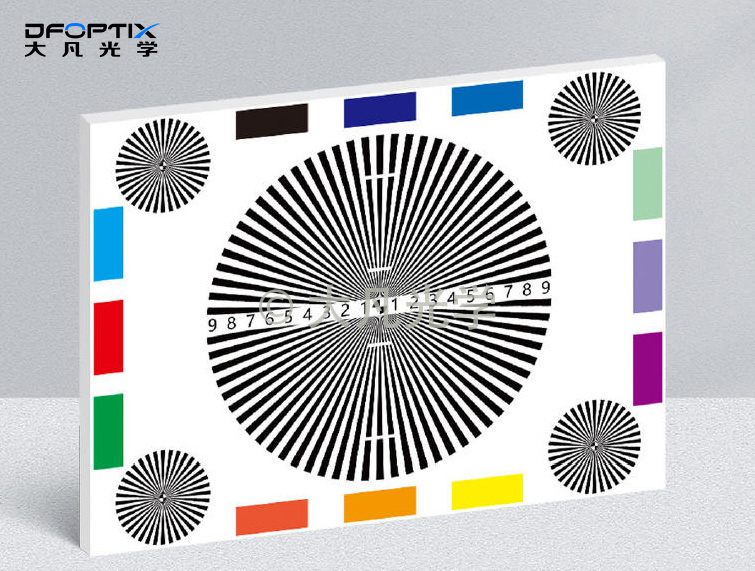

传统标准ISO12233楔形线测试卡依赖人工判读线对分辨极限，不仅效率偏低，还容易受人员经验影响出现主观偏差，且仅能测试分辨率一项核心指标，色彩、噪点等其他性能评估，则需要更换其他测试卡完成，全维度检测的时间成本较高。

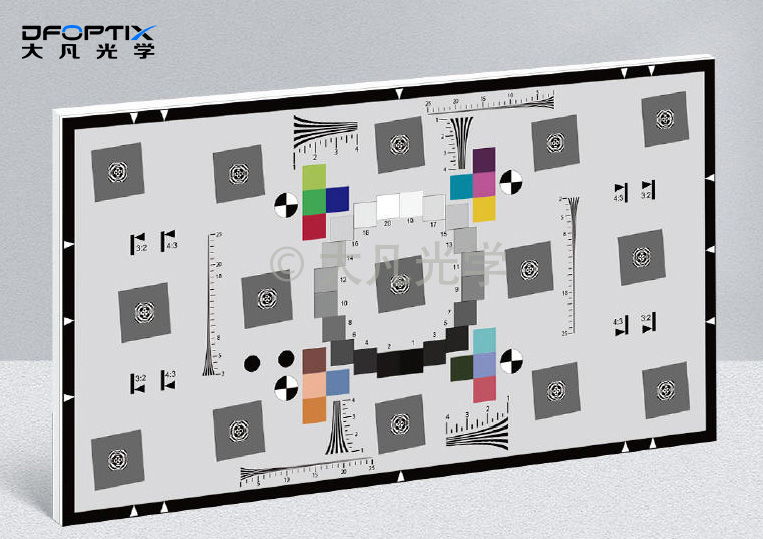

eSFR测试卡的设计逻辑则完全不同。它基于ISO 12233标准定义的低反差Edge SFR规格打造，用斜边图案替代传统楔形线，算法通过解析斜边的灰度连续变化计算空间频率响应，天然适配自动化识别流程，无需人工寻找极限线对。搭配Imatest的eSFR ISO分析模块，软件可自动识别测试卡的定位标记、提取全部测试单元信息，一次输出多项画质指标，在图像质量达标的前提下，检测效率相比纯人工逐张判读通常有明显提升，同时有助于规避人为判读带来的误差，保障批次产品的测试一致性更有保障。

大凡光学eSFR系列测试卡的注册标记位置严格贴合标准规范，算法识别成功率较高；灰阶与色块的数值偏差控制严格，测试数据具备较好的可比性与可追溯性，能充分满足适配产线自动化检测的稳定性要求。

二、标准化自动化测试全流程

一套规范的eSFR自动化测试流程，分为前置准备、图像采集、软件分析、数据判定四个核心环节，只有每个环节控制到位，才能保障测试结果准确可靠。

1、前置准备与环境搭建

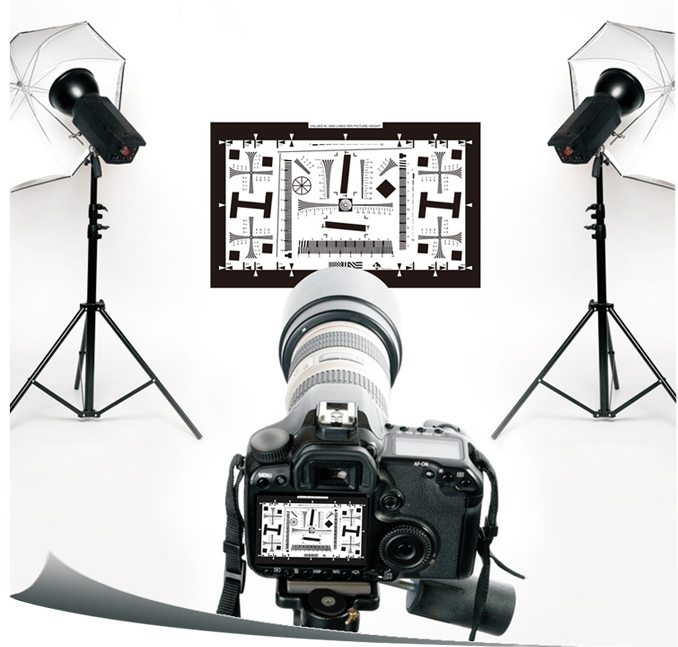

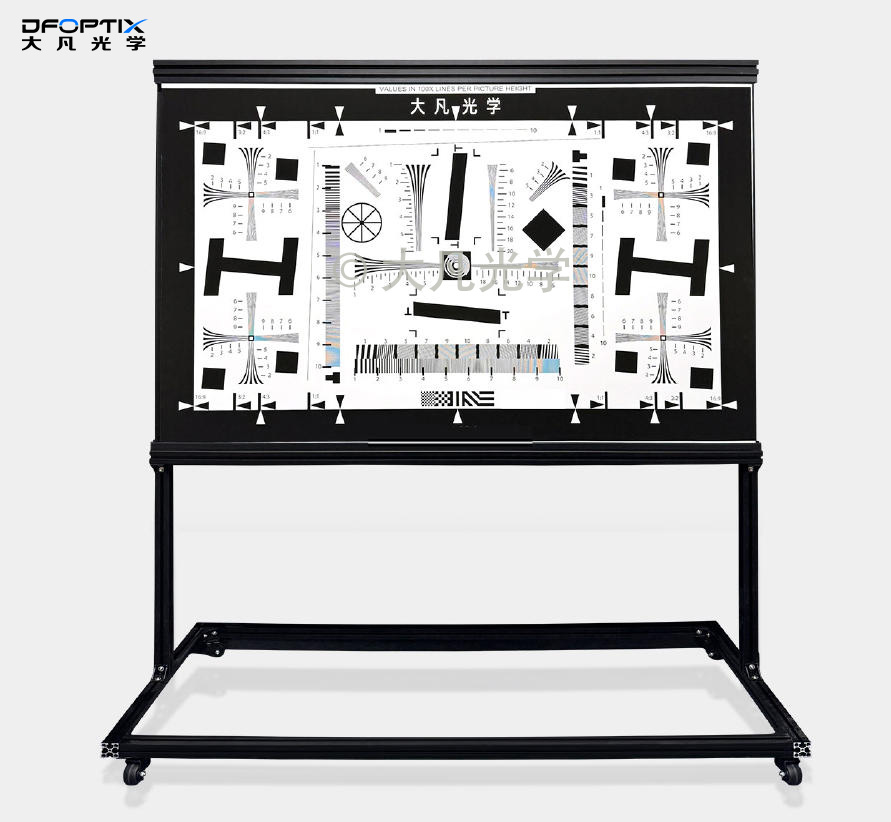

根据测试需求选择对应版本的eSFR测试卡，搭建均匀照明的测试环境，理想状态下光照均匀度偏差应不超过5%，光线以20°~45°入射角照射测试卡表面，避免直射造成镜面反光。固定相机与测试卡的工作距离，调整支架保证相机光轴严格垂直于测试卡平面。大凡光学可配套提供测试支架与光源选配方案，帮助快速搭建标准化测试工位。

2、标准化图像采集

相机切换至手动模式，采用RAW格式拍摄，关闭机内锐化、降噪、色彩增强等所有图像增强功能，排除算法优化对原始成像性能的干扰。调整构图使测试卡有效图案占画面比例保持在60%~80%，图案中心与画面中心对齐。同批次所有产品测试需保持拍摄参数、环境条件尽可能一致，保障数据可比。

3、Imatest软件自动化分析

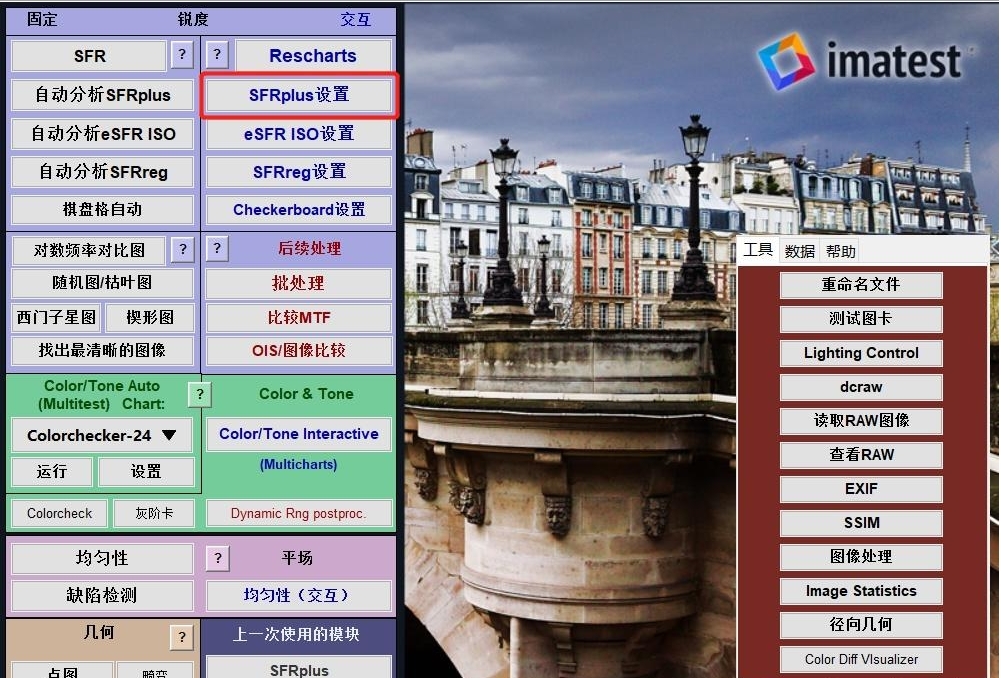

将采集好的图像导入Imatest软件，eSFR ISO模块会自动识别画面中的四个注册标记，精准定位所有测试区域，依次计算SFR/MTF、色彩偏差、阶调响应、噪点等多维度指标，减少人工逐区选取的操作量。大凡光学测试卡的图案边缘锐利、灰阶分度准确，可减少算法识别误差，让输出结果更贴合设备的真实成像性能。

4、数据判定与批次追溯

可根据产品规格预设指标合格阈值，软件自动完成合格/不合格判定，批量导出标准化数据报表，支持按产品批次追溯测试结果，能够较好适配产线质量管理体系的要求。

三、四大核心维度：一次拍摄完成全画质评估

大凡光学eSFR方案的核心优势在于，单次拍摄即可覆盖多维度画质评估，不用频繁更换测试卡，大幅压缩了全项检测的时间成本。

1、SFR与MTF：分辨率的量化评估

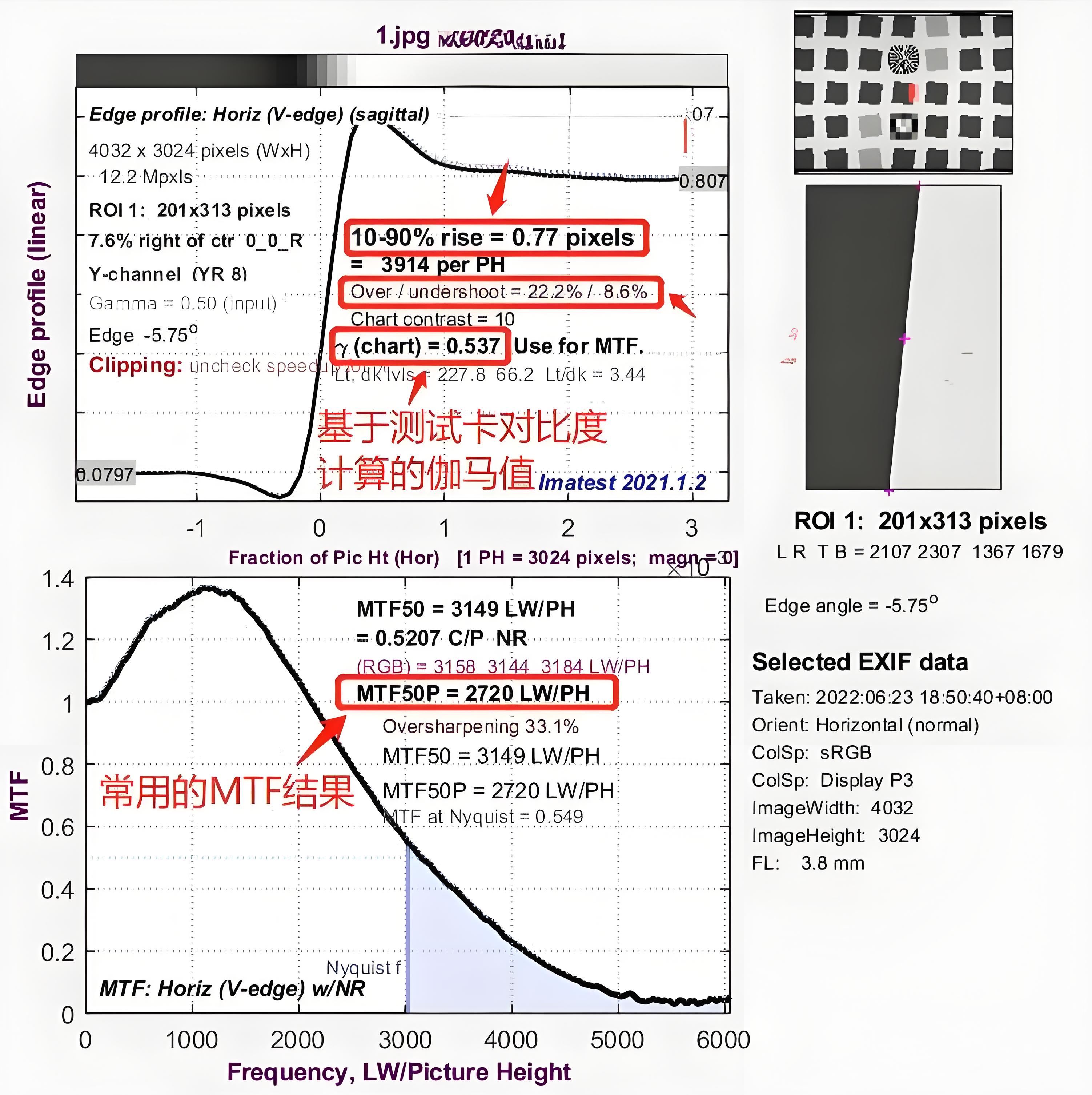

分辨率是画质评估的基础核心。eSFR分辨率测试卡通过斜边图案的灰度变化，计算得到空间频率响应SFR，可等效输出调制传递函数MTF的相关数值，包含行业通用的MTF50、MTF10等行业通用关键指标，还可生成全视场的分辨率分布曲线，直观呈现从画面中心到边缘的解析力差异。大凡光学eSFR分辨率测试卡的斜边边缘锐利、灰度过渡精准，能更真实地反映镜头的解析力表现。

2、色彩还原准确度

大凡光学增强版与扩展版eSFR测试卡搭载了标准色块，覆盖常见色相与不同灰度等级。软件通过对比实测色值与标准参考值的差异，计算出色差ΔE等指标，量化评估相机的色彩还原能力。测试卡色块的色值稳定性优异，批次偏差控制严格，能够保障不同时段、不同工位色彩测试的一致性。

3、阶调响应与噪点评估

全系列eSFR分辨率测试卡均搭载20阶OECF灰阶块，可测试相机的阶调响应曲线，还原不同亮度下的灰阶表现能力；同时可计算不同灰阶等级下的噪点水平，评估设备的低光成像质量。大凡光学灰阶块分度准确、表面朗伯特性优异，阶调与噪点测试的结果可靠性较好。

4、横向色差与几何失真

通过斜边与色块的位置偏移特征，软件还可同步计算横向色差、几何畸变等光学指标，全面评估镜头的光学性能，不用额外搭配专用测试卡，进一步提升了全项检测的效率。

四、选型与落地优化建议

明确了测试需求与原理后，实际落地时的工具配置与操作规范同样决定了最终数据的可靠性。面对不同的产线节奏、精度要求和预算限制，盲目追求高配置往往会造成性能浪费。为此，我们建议从测试版本、基材材质以及实操技巧三个维度进行综合评估，按需匹配，从而兼顾测试精度与投入产出比。

1、版本按需匹配

标准版：以侧重分辨率与基础阶调测试为主，适合常规量产快速质检、入门级研发验证场景，性价比优势突出。

增强版：新增色彩模块与进阶测试单元，适合需要全维度性能评估的高端产品质检与深度研发场景。

扩展版：采用16:9宽画幅设计，专门适配影视设备、高清安防、车载显示等宽屏类产品的测试需求。

2、基材按场景选择

常规量产质检场景，优先选用高精度微喷半哑光款，兼顾精度与成本，适配产线高频使用的需求。

高精度研发与计量级场景，可选用玻璃光刻款，图案精度更高，尺寸稳定性更优，适合实验室级别的精准测试。

3、提升测试一致性的实用技巧

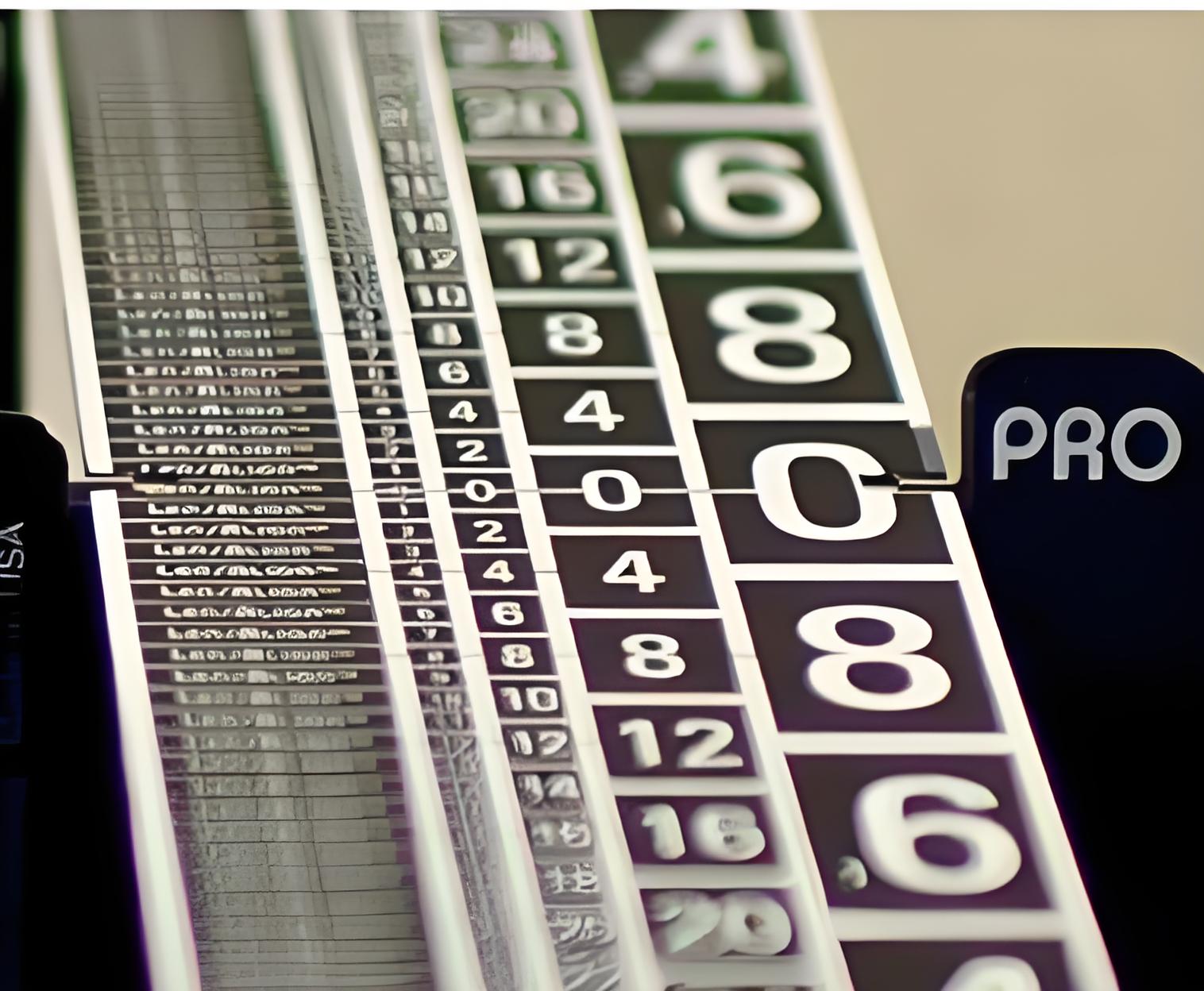

定期用标准色卡校验光源色温，避免色偏影响色彩测试结果；批量测试前可搭配大凡光学镜头调焦测试卡完成前置对焦校准，确保焦平面准确；强光产线环境可选用深哑光表面款，最大限度抑制镜面反光带来的测试干扰。

结语

总的来说，eSFR测试卡搭配Imatest软件的自动化画质评估方案，将画质检测从依赖人工经验的主观判读，升级为依托标准图像的量化分析手段。在流程规范、环境稳定的前提下，这套软硬件协同方案不仅可以缩短单台设备的检测时长，还能为跨批次、跨工位的量产质检提供统一、可追溯的数据基准，让产品质量管控有据可依。
