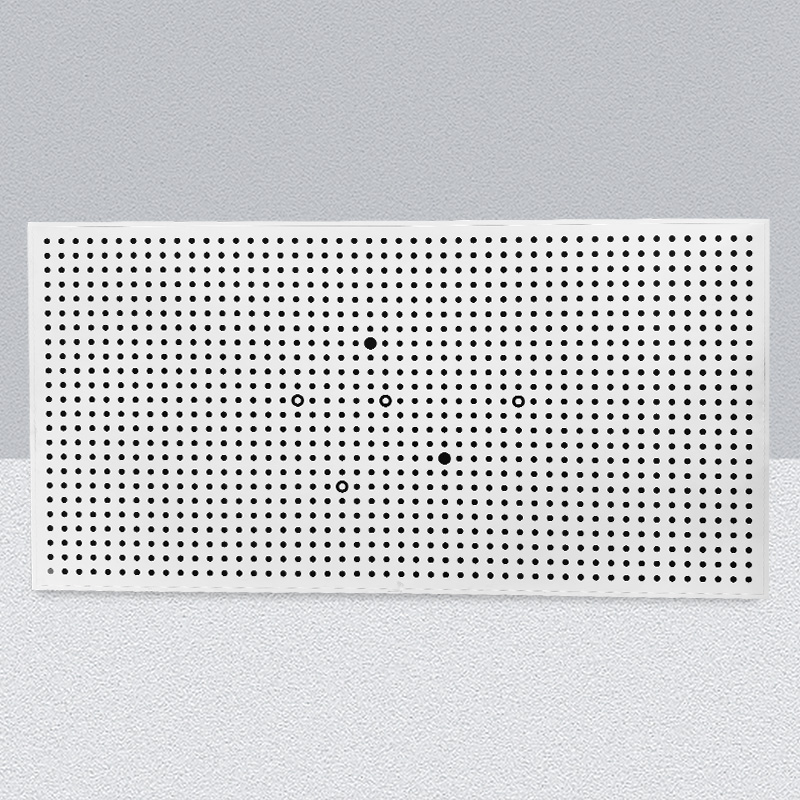

大尺寸圆点标定板是一种专为大视场（FOV）、远距离机器视觉及三维光学测量系统设计的高精度几何校准器件。其表面由按照规则阵列（如对称或非对称结构）排列的圆点图案组成，利用圆心（质心）提取算法实现高精度的相机标定。

1、核心特点与优势

（1）亚像素质心提取（高鲁棒性）

相比于棋盘格的“角点”检测，圆点图案通过提取圆形的几何质心作为标定点。即使在大视场拍摄时存在镜头畸变、局部光照不均或边缘轻微模糊，质心计算依然具备极强的抗噪能力与极高的亚像素精度。

（2）非对称布局（消除姿态歧义）

大尺寸圆点标定板常采用非对称圆点阵列设计，通过横纵向点阵数量或间距的不对称性，使算法在任意旋转角度下都能唯一确定标定板的坐标轴方向（X/Y 轴）。

（3）适配大面积背光与落射光

既可设计为高不透明度的反射式标定板（配合正面光源），也可设计为高透光率的透射式标定板（配合大尺寸背光灯箱），提供极高的黑白对比度。

2、大尺寸物理结构与材料选择

由于尺寸较大（大凡光学大尺寸标定板最大可定制1.68*3.5m），基板的物理刚性与平整度直接决定了标定精度：

（1）蜂窝铝板 / 蜂窝复合板：大尺寸刚性标定板的最佳选择之一。重量轻、抗弯曲强度高，能有效防止板体因自重导致的中部下垂。

（2）碳纤维基板：具有极高的物理刚性和接近于零的热膨胀系数（CTE），适用于对温度变化极其敏感的高精度测量车间。

（3）金属框贴合高精度菲林：利用高张力铝合金/不锈钢框架将高精度 PET 菲林胶片平整张紧，具有极高性价比和轻便性，适合大尺寸透射标定。

（4）哑光防眩光表面处理：大面积标定板必须进行哑光漫反射处理，防止大面积灯光在板面形成眩光，导致圆点边缘过曝失真。

3、 典型应用场景

（1）工业相机与双目视觉系统标定：大视野 2D/3D 工业相机的内参、外参及畸变系数校正。

（2）机器人手眼标定：大负载机械臂在宽阔工作空间内的抓取与定位对位。

（3）大构件 3D 扫描与三维重建：汽车车身、航空航天构件、轨道交通零部件的大范围结构光扫描与几何量测量。

（4）多相机空间坐标拼接：工厂大型测量站中多个相机的联合标定与视角无缝融合。
