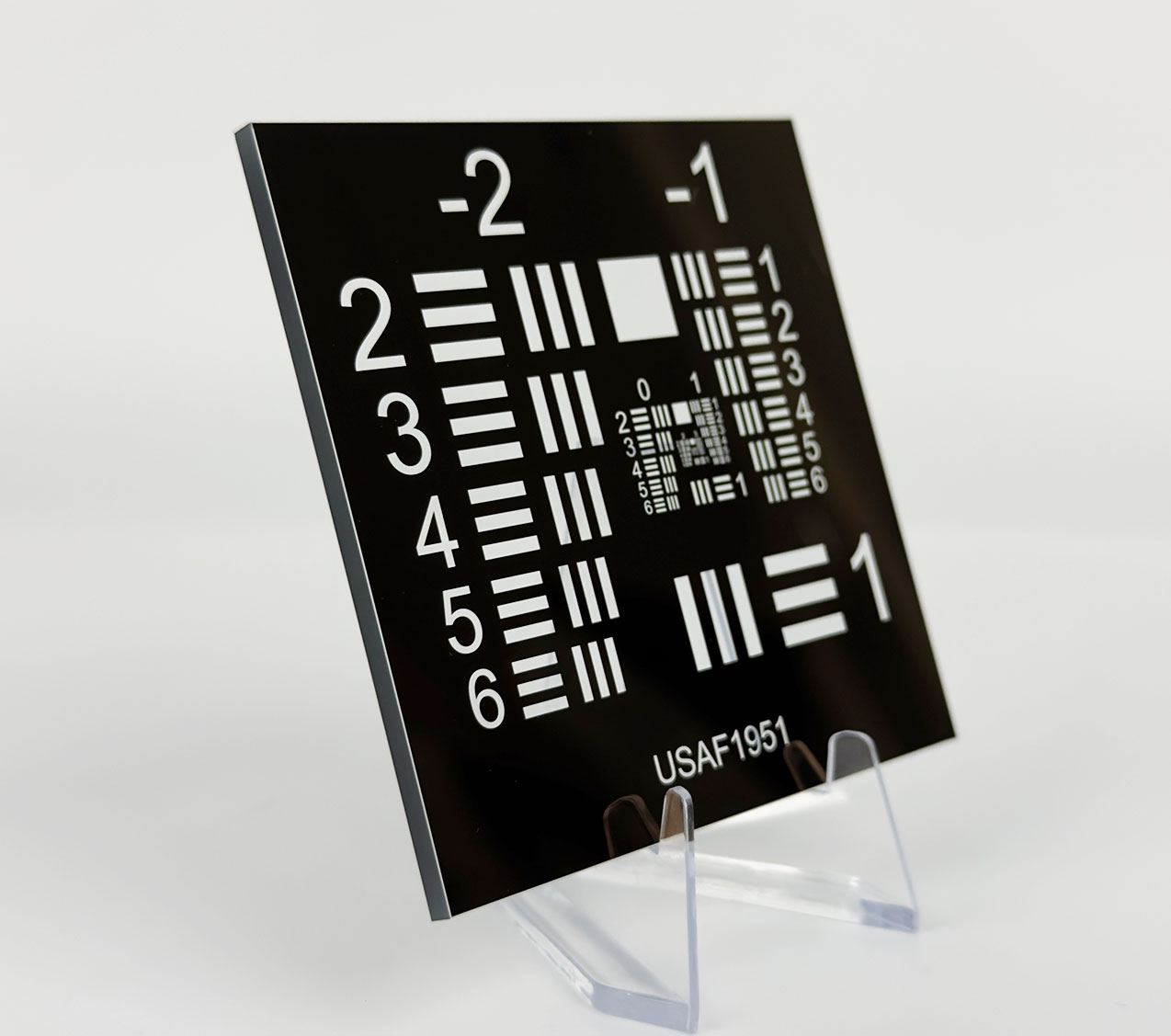

USAF1951负片分辨率测试板是一种用于校准光学成像系统空间分辨率、成像清晰度及细节解析能力的标准测试靶标，USAF1951图案由多个不同空间频率的水平、垂直三线组构成，每组包含 6个Element，通过Group和Element编号对应不同的空间频率等级，并以 lp/mm（线对/毫米） 表示系统的分辨能力。

与USAF1951正片不同，负片采用“透明图案 + 不透光铬背景”的结构，测试时透明线条在背光条件下形成高对比度亮线，从而特别适合背光、投影、准直及高亮度照明条件下的光学分辨率测试。

USAF1951负片分辨率测试板可根据实际测试需求配置不同的Group范围，并支持高分辨率测试图案制作，可覆盖 Group 0至Group 9，满足普通光学测试至高分辨率精密成像系统的测试需求。

1、产品特点

宽量程、高可靠性、图案体系因成熟度高、行业适配性强，可有效规避伪分辨率的设计优势，高精度、0.5um线宽、最小可制作9-6组。

（1）标准化USAF1951测试图案

采用经典USAF1951分辨率测试图案，通过标准化的Group和Element分级结构，对不同空间频率进行测试。

（2）负片高对比度结构

负片采用：铬背景 + 透明测试线条的结构。

在背光照明条件下，透明区域透光形成亮线，而铬膜区域遮光形成暗背景，从而形成清晰的亮线/暗背景高对比度测试图案。这种结构特别适合需要背光或高亮度照明的测试场景。

（3）多级分辨率覆盖

可根据测试需求配置不同分辨率等级，支持：Group 0～Group 9的多级分辨率范围。同时可制作 Group 9-6 等高分辨率区域，适用于高倍率显微成像、精密光学、高分辨率工业相机及科研成像系统。

（4）高精度精密图案

测试图案采用精密光学图形加工工艺制作，通过控制铬膜厚度、线宽、线间距及图案尺寸，实现高精度微细结构。可根据客户的分辨率要求定制不同Group、Element及图案尺寸。

（5）高光学密度铬膜

采用精密铬膜形成遮光区域，使测试图案具有较高的明暗对比度。对于需要高对比度测试的成像系统，可以有效提高测试图案的识别度。部分商业USAF1951负片采用真空沉积耐久铬膜，光学密度可达到OD≥3.0。

（6）玻璃基板结构

采用光学玻璃、石英玻璃等透明基板作为测试图案载体。基板材料可根据：工作波段、工作温度、光学透过率、尺寸要求、测试精度进行选择。

（7）支持高分辨率定制

除标准规格外，可根据客户的光学系统参数定制：测试板尺寸、Group范围、Element范围、图案布局、图案线宽、基板材料、铬膜类型、工作波段标记及编号等，满足不同光学测试设备的专用测试需求。

2、产品结构

USAF1951负片主要由以下结构组成：

（1）透明光学基板

作为测试图案的承载基体，通常采用光学玻璃或石英玻璃。基板需要具有良好的透光性能、平整度和尺寸稳定性，以减少基板自身对测试结果的影响。

（2）精密铬膜层

在透明基板表面形成精密铬膜，铬膜区域作为遮光区域，透明区域作为透光区域，最终形成负片测试图案。

（3）USAF1951测试图案

核心测试区域由多个Group组成，每个Group包含：Element 1 → Element 2 → Element 3 → Element 4 → Element 5 → Element 6，随着Element编号增加，测试线条逐渐变细，空间频率逐级提高。

（4）Group/Element标识

USAF1951分辨率板通常配置Group及Element编号，用于快速确定测试位置和记录测试结果。

3、主要技术参数

不同Group对应不同空间频率，实际最高分辨率需根据具体图案规格确定。

4、应用领域

（1）准直仪及光学准直系统

USAF1951负片适用于准直仪的光学分辨率测试，通过背光照明测试图案，可以检测准直光学系统对不同空间频率目标的解析能力。

（2）投影系统

可用于：光学投影仪、投影镜头、投影光机、光学成像系统等，通常用于测试投影系统在不同空间频率下的成像清晰度。

（3）工业相机与机器视觉

通常用于工业相机、机器视觉镜头以及完整视觉系统的分辨率验证，可用于镜头选型、系统调试和性能验证。包括：工业相机、机器视觉镜头、自动检测设备、精密视觉系统、高分辨率相机模组等。

（4）显微成像系统

高精度USAF1951负片可用于：显微镜、显微物镜、高倍率成像系统、数字显微镜、精密显微成像设备对于高倍率系统，可以选择Group 6～9等高分辨率测试区域。

（5）光学镜头性能测试

通常可用于测试：定焦镜头、变焦镜头、工业镜头、微距镜头、显微物镜、高分辨率成像镜头、特种光学镜头，通过比较不同Group/Element的成像效果，对镜头空间分辨能力进行评价。

（6）航空航天及远距离成像

可应用于航空相机、遥感相机、光电成像设备及远距离成像系统的分辨率测试，通过标准化目标对成像链路进行实验室性能验证。

（7）光学科研与实验室测试

适用于光学实验中的：分辨率测试、光学系统调试、成像质量评价、光学设计验证、像差分析、离焦测试、成像系统性能对比等，USAF1951主要提供离散空间频率下的分辨能力测试，因此在需要更完整的频率响应评价时，也可以与MTF测试方法结合使用。
