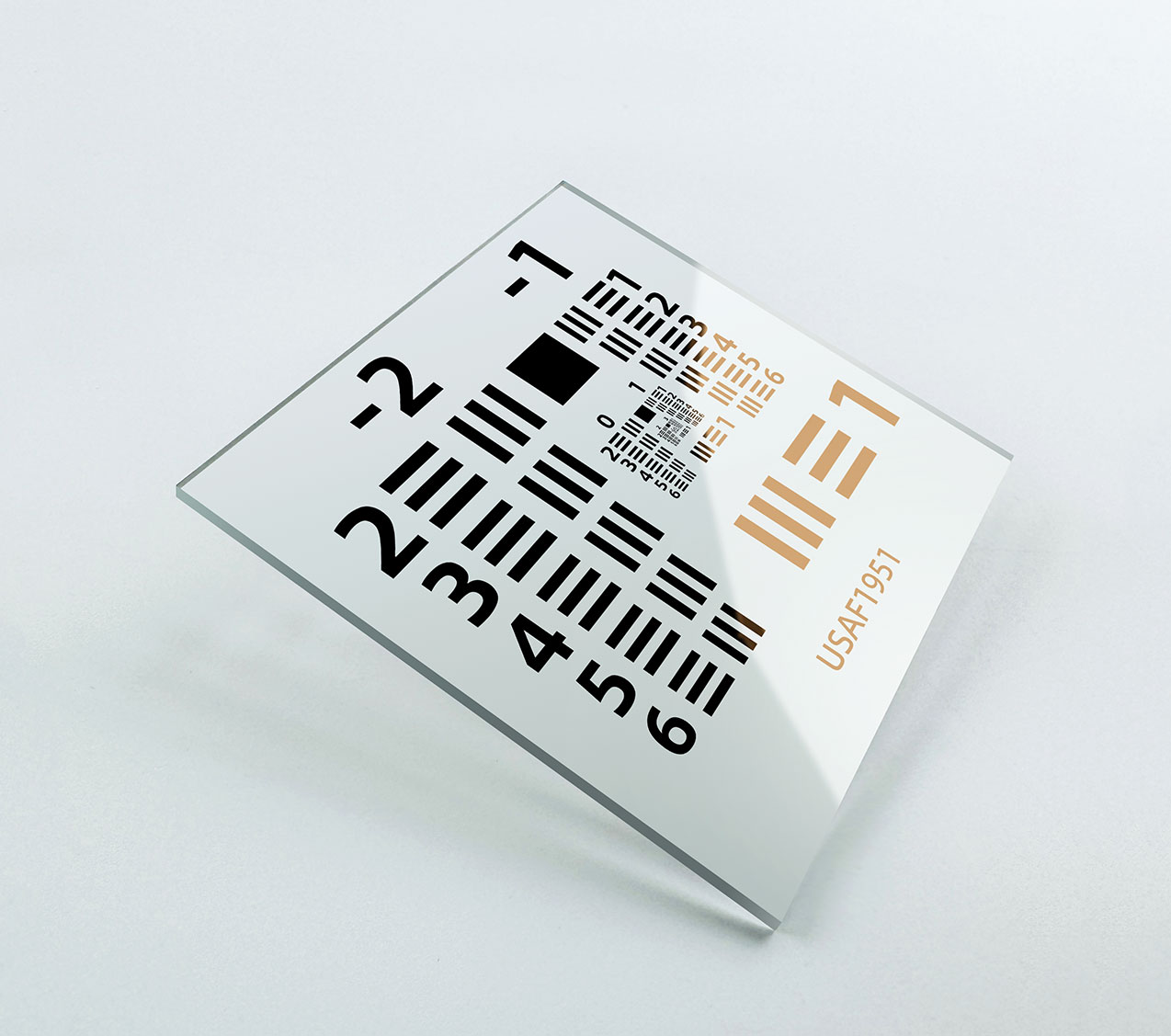

USAF1951正片分辨率测试板是一种用于校准光学成像系统空间分辨率和成像清晰度的标准测试靶标，采用高精度光学玻璃基板，在基板表面制作精密铬图案，形成“透明背景 + 不透光铬线条”的正片结构。通过不同尺寸、不同空间频率的三线组图案，对相机、镜头、显微镜等成像系统进行分辨能力测试。

USAF1951图案由不同 Group（组）和 Element（元素）构成，图案尺寸由外向内逐级减小。当被测成像系统能够清晰区分某一级三线图案时，即可根据对应的组号和元素号换算出系统的空间分辨率。

与普通线条测试靶相比，USAF1951采用标准化的三线结构和分级排列方式，可以提供明确、可重复的分辨率评价基准，被广泛应用于光学研发、相机检测、机器视觉、显微成像及实验室测试等领域。

1、产品特点

宽量程、高可靠性、图案体系因成熟度高、行业适配性强，可有效规避伪分辨率的设计优势，高精度、0.5um线宽、最小可制作9-6组。

（1）高精度，图案精度可达0.5μm

采用光刻、镀铬等工艺制作测试图案，可根据测试系统的分辨率要求选择不同图案精度，图案精度可达0.5μm。

（2）标准化测试图案

采用经典USAF1951标准分辨率图案，通过Group和Element对不同空间频率进行分级，便于对不同光学系统进行统一测试和结果对比。

（3）正片高对比度结构

正片采用透明基底上的铬线条图案，在透射或适当照明条件下能够形成明显的明暗对比。相比普通打印测试卡，精密镀铬图案具有更好的边缘质量和图案稳定性，适合高精度光学分辨率测试。

（4）多级分辨率覆盖

USAF1951正片采用标准化Group + Element分辨率分级结构，可覆盖Group0至 Group9的多级空间分辨率范围，满足不同光学成像系统的分辨率测试需求。支持高分辨率区域定制，可制作Group9-6等高分辨率测试图案，适用于高倍率显微成像、精密光学、工业视觉及高分辨率成像系统的性能测试与评价。

（5）光学玻璃/石英基底可选

根据使用环境和波段要求，可采用光学玻璃、石英玻璃等基底材料。石英基底具有较好的温度稳定性和宽光谱适应能力，适用于高精度实验室及特殊波段的光学测试。

（6）尺寸及规格可定制

可根据设备视场、工作距离和测试空间等实际应用需求进行定制。

2、产品结构

USAF1951正片分辨率测试板主要由以下部分组成：

（1）光学基板

作为测试图案的承载基体，通常采用光学玻璃或石英玻璃。要求基板具有良好的平整度、透光性能和尺寸稳定性，以降低基板自身对测试结果的影响。

（2）精密铬膜层

在透明基板表面沉积高对比度铬膜，并通过精密图形工艺形成USAF1951测试图案。铬膜区域作为不透光区域，透明基板区域作为透光区域，从而形成清晰的黑白对比测试图案。

（3）USAF1951图案区

核心测试区域由多个Group组成。每个Group通常包含：Element 1 → Element 2 → Element 3 → Element 4 → Element 5 → Element 6，随着Element编号增加，测试线条逐渐变细。

（4）编号及识别区域

USAF1951分辨率板通常配置Group及Element编号，用于快速确定测试位置和记录测试结果。

3、正片与负片的区别

USAF1951分辨率测试板通常分为正片（Positive Target）和负片（Negative Target）两种形式。正片通常适用于显微镜、放大镜等成像效果测试，而负片可用于准直仪及其他照明测试设备。

 4、主要技术参数

5、应用领域

（1）工业相机与机器视觉

USAF1951是机器视觉系统常用的标准化分辨率测试靶标之一，常用于校准工业相机、镜头组合的实际成像分辨率，可用于：镜头选型、相机选型、成像系统调试、视觉系统验收、多相机一致性检测、机器视觉系统性能验证等。

（2）镜头性能测试

通过比较不同Group/Element的成像结果，可以对镜头的空间分辨能力进行定量分析。可用于检测：工业镜头、定焦镜头、变焦镜头、显微物镜、摄像镜头、安防镜头、手机/消费电子摄像模组、航空成像镜头。

（3）显微镜与显微成像

正片USAF1951特别适合用于显微镜、显微物镜及放大系统的分辨率测试。可用于：显微镜性能验证、物镜分辨率测试、显微成像系统调焦、光学系统研发、实验室仪器校准。

（4）科研与光学实验

用于研究不同光学参数对成像质量的影响，例如：光学像差分析、离焦影响分析、MTF测试辅助、成像系统优化、光学设计验证、图像算法验证。

（5）航空航天及远距离成像

用于航空相机、遥感成像设备、望远成像系统等光学性能测试。

（6）医疗成像设备

应用于部分：医用内窥镜、显微成像设备、医疗相机、医学图像采集系统等，用于验证成像链路的空间分辨能力。

（7）显示及精密检测设备

用于显示检测、精密定位、扫描系统和高精度视觉检测设备的分辨率验证。

6、典型测试方法

使用USAF1951正片进行测试时，一般将测试板置于被测成像系统的目标面，使测试板尽可能垂直于光轴，并保证照明均匀、对焦准确。

基本流程如下：

安装测试板 → 调整照明 → 调整工作距离 → 精确对焦 → 采集图像 → 观察Group/Element → 判断可分辨极限 → 换算lp/mm → 记录测试结果

测试时，应避免过度使用锐化、降噪等图像处理功能，因为这些算法可能改变边缘对比度，从而影响对分辨率结果的判断。

需要注意的是，USAF1951测得的通常是特定测试条件下的空间分辨能力，不能简单等同于相机传感器像素数量，也不能完全替代MTF等完整光学性能评价方法。

7、材质、工艺与选型指南

（1）核心工艺与材质分类

注：正片适配明场照明（显微镜、放大镜），负片适配透射式照明（平行光管、内窥镜）。

（2）量程规格与选型建议

长焦/大画幅系统：选-2~+2组（0.250~7.13 lp/mm）；

通用场景：选-2~+7组（0.250~228.1 lp/mm），适配绝大多数工业、消费级设备；

超精密检测：选-2~+9组（0.250~912.3 lp/mm），用于高倍显微镜、衍射极限测试。

选型核心原则：高精度场景优先玻璃镀铬款并索要计量校准证书；产线抽检优先陶瓷/菲林款；透射式系统必须选负片。

8、标准化测试与读数规范

支持目视检测（快速筛查）与软件检测（高精度量化）两种方式，均需遵循统一操作规范。

（1）测试前置条件

测试卡需置于视场中心且与光轴垂直；照明均匀无反光，明暗区域光学密度差≥2.0；成像系统精准对焦，拍摄距离建议为镜头焦距的25倍；关闭锐化、降噪、畸变校正等图像处理功能。

（2）核心读数规则

分辨率极限判定：可清晰分辨并准确计数三条水平/垂直线条的最小元素，水平与垂直方向需分别记录。

计算公式：Resolution(lp/mm)=2Group+(Element−1)/6，也可通过速查表快速获取结果。

USAF 1951核心量程速查表（单位：lp/mm）

放大倍率修正：若系统存在放大/缩小，实际分辨率=测试卡读数×系统放大倍率。例如：系统缩小倍率1:18.18，图像读数5.04lp/mm，则实际分辨率≈91.6lp/mm。

（3）检测方法要点

目视检测：从大到小依次观察，以三线清晰分离为判定标准，若出现线条极性翻转、数量异常，需重新对焦以规避伪分辨率。

软件检测：主流工具包括Imatest、MATLAB、BMIQtest，可自动识别线条边缘、计算MTF并输出量化结果，还能生成全视场分辨率分布曲线，适配大批量产线检测。
