在智能驾驶技术体系中，传感器标定是保障感知系统精度与可靠性的核心环节。无论是车载相机、激光雷达还是毫米波雷达，其空间坐标统一、畸变校正与外参标定均需依赖高精度光学基准。传统固定式标定板存在部署灵活性差、姿态调节繁琐、无法适配多车型与多场景标定需求等痛点，已难以满足自动驾驶量产与测试的工程化要求。

可移动支架式大尺寸标定板将高精度标定基准与多功能可调节支架系统一体化集成，实现了标定设备的灵活部署与多姿态精准调节，成为自动驾驶产线校准、测试场验证与售后维护的核心工具。

大凡光学基于自动驾驶行业专属需求，打造了全系列汽车标定板产品，依托先进的基材加工工艺与工业级支架设计，为智能驾驶全生命周期标定提供稳定可靠的解决方案。

一、自动驾驶标定的行业痛点与技术需求

自动驾驶感知系统由多类传感器组成，其标定精度直接影响目标检测、距离测量与路径规划的准确性。随着智能驾驶向高阶演进，系统对传感器标定的要求日益严苛，传统标定方案的局限性愈发凸显：

1、多传感器融合标定需统一全局坐标基准

车载环视系统通常由4-6个相机组成，激光雷达与相机的联合标定要求不同传感器在同一空间坐标系下完成对齐，固定式标定板无法实现多视角、多姿态的灵活调整，难以覆盖全视场标定需求。

2、量产产线需适配多车型快速切换

不同车型的传感器安装高度、角度与视场范围差异显著，固定式标定板的位置与姿态固定，每次换产需重新调整安装，严重影响产线效率。

3、外场测试与售后标定需便携化部署

测试场多场景验证、车辆售后维护与标定校准，要求标定设备可快速搬运、灵活部署，传统固定式标定板无法满足移动作业需求。

4、复杂环境下需保证标定精度稳定

产线与外场环境存在光照波动、振动干扰等问题，对标定板的抗反光性能、尺寸稳定性与结构强度提出了更高要求。

可移动支架式大尺寸标定板正是针对上述痛点设计，通过集成高精度标定板与可调节移动支架，实现了"一次部署、多场景复用、全姿态覆盖"的标定能力，成为自动驾驶工程化落地的关键基础设施。

二、核心技术架构与工作原理

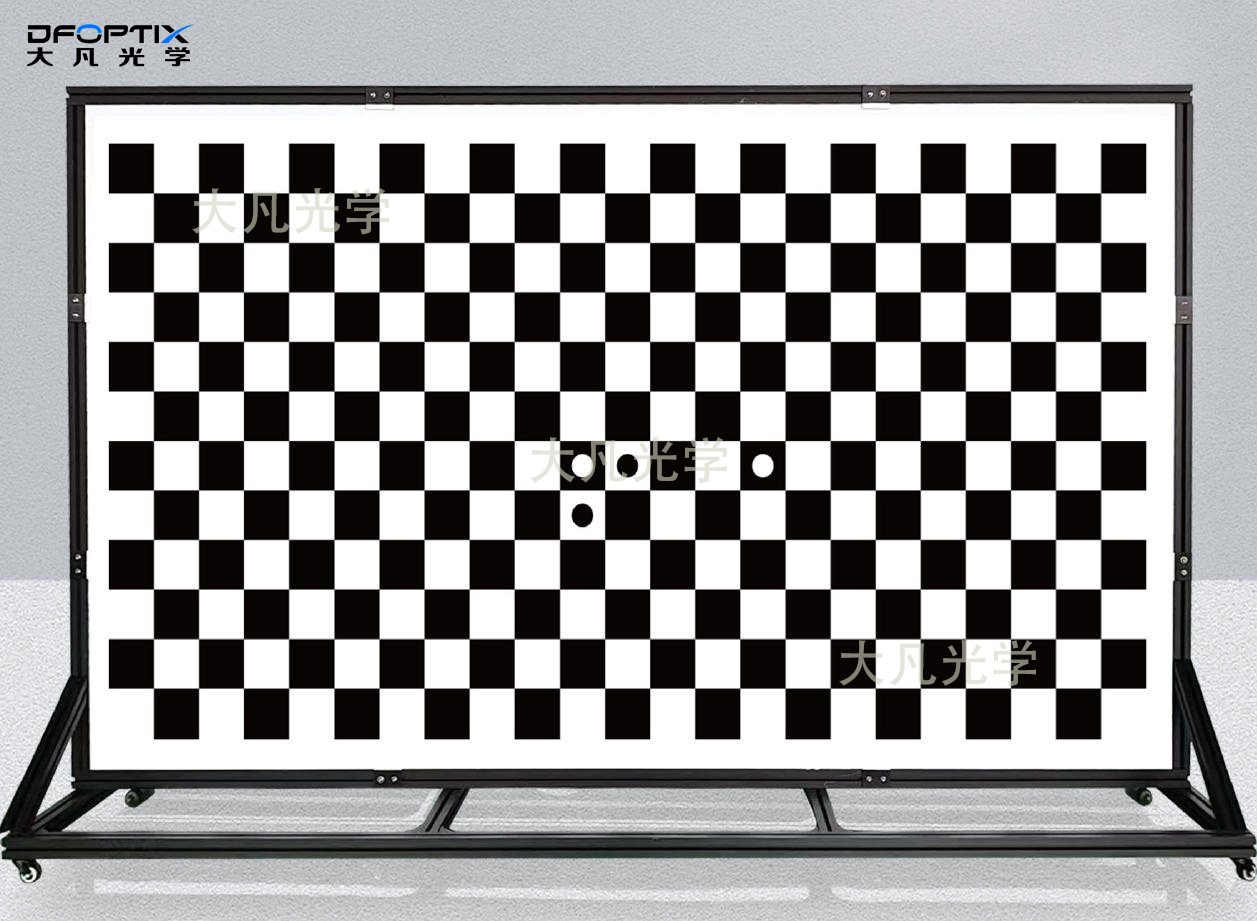

可移动支架式大尺寸标定板由高精度标定板本体与工业级可调节支架系统两部分组成，两者协同保障标定过程的精度与灵活性。

1、标定板本体技术特性

大凡光学可移动支架式标定板优先采用哑光涂层碳纤维复合材料为基材，核心技术参数符合自动驾驶行业标准：热膨胀系数2~5×10⁻⁶/℃，典型加工精度±15~30μm，最大单块尺寸可达3m×5m，可拼接实现超10m的超大视场覆盖。表面采用专用哑光低反光涂层，光学对比度≥100:1，有效避免强光环境下的反光干扰，确保不同光照条件下特征点提取的稳定性。

图案设计采用棋盘格与圆点复合阵列结构，兼具棋盘格角点的高精度特性与圆点阵列的抗干扰优势，内置中心定位标记与全局编码标识，可辅助算法快速完成标定板原点识别与方向定位。支持定制AprilTag/ArUco编码图案，即使部分区域被遮挡仍可完成位姿解算，适配复杂场景下的自动标定流程。

2、可调节支架系统设计

支架采用工业级铝型材搭建，具备高强度、轻量化与耐腐蚀特性，底部配置滑轮与机械锁止结构，可实现单人快速移动与稳固固定。核心调节功能包括：360°水平全域旋转，满足环视系统多相机多角度标定需求；±90°俯仰角度精准调节，带刻度指示，角度控制精度达0.1°；大范围高度适配，可覆盖从轿车到重型卡车的所有车型传感器安装高度。

支架系统采用模块化设计，可根据标定板尺寸快速拆装调整，同时预留传感器安装接口，可集成补光设备、标定靶标等辅助装置，实现一站式标定解决方案。

3、核心工作原理

标定板本体提供已知物理坐标的高精度几何特征基准，通过可调节支架实现标定板在三维空间内的任意姿态与位置调整。相机与激光雷达拍摄不同姿态下的标定板图像，算法通过亚像素级角点检测与圆点中心提取，建立传感器像素坐标系与世界物理坐标系的映射关系，求解传感器内参、畸变系数与多传感器间的外参矩阵，完成多传感器系统的全局坐标统一与标定校准。

三、自动驾驶全场景标定应用方案

可移动支架式大尺寸标定板已渗透到自动驾驶从研发测试到量产交付、售后维护的全生命周期，覆盖多类核心应用场景：

1、整车量产产线在线标定

在汽车总装产线的智能驾驶标定工位，可移动支架式标定板可快速适配不同车型的标定需求。针对环视系统标定，通过调整支架高度与角度，使标定板依次覆盖每个相机的视场范围，完成单相机内参标定与多相机外参拼接；针对前视相机与激光雷达的联合标定，可精准调节标定板的距离与姿态，实现传感器间的空间坐标对齐。

产线应用中，标定板可与产线PLC系统联动，自动完成位置移动与姿态调整，单台车标定时间可控制在5分钟以内，大幅提升量产效率。大凡光学1.5m×2m标准规格碳纤维标定板，精度控制在±15μm以内，完全满足国标与车企量产标定要求。

2、测试场多场景动态标定

在自动驾驶测试场，可移动支架式标定板可灵活部署于不同测试路段，模拟多种实际路况下的标定场景。例如在隧道入口、树荫下等光照变化剧烈的区域，验证传感器标定的鲁棒性；在不同坡度的道路上，调整标定板的俯仰角度，模拟车辆上下坡时的传感器姿态变化；通过多块标定板的组合部署，构建大视场标定环境，完成远距离感知系统的标定校准。

3、维修售后市场快速标定服务

车辆在使用过程中，传感器可能因碰撞、维修或振动发生位置偏移，需定期进行重新标定。可移动支架式标定板具备便携性与易部署性，可在4S店、维修中心等场地快速搭建标定环境，无需复杂的固定安装。技术人员只需根据车型参数调整支架高度与角度，即可完成传感器的快速校准，大幅降低售后标定的设备投入与时间成本。

4、多传感器融合系统标定

对于高阶自动驾驶系统，激光雷达、相机、毫米波雷达的多传感器融合标定是关键环节。可移动支架式标定板可集成激光雷达反射靶标与相机标定图案，通过同一基准实现多传感器的联合标定。调整标定板在不同距离与角度下的位置，采集多组数据进行优化求解，确保多传感器间的空间坐标偏差控制在厘米级以内，保障融合感知系统的准确性。

四、工程化选型与使用规范

1、核心选型原则

基材选型：车载标定场景首选哑光涂层碳纤维复合材料，兼顾轻量化、尺寸稳定性与抗冲击性能；室内恒温产线可选用陶瓷涂层铝合金板材，降低成本；高精度计量级标定选用殷钢或微晶玻璃基材。

尺寸匹配：根据传感器视场与工作距离选择合适规格，车载环视系统标定常用1.5m×2m标准尺寸，远距离前视雷达标定可选用2m×3m规格，超大型商用车标定可采用多板拼接方案。

功能配置：自动化产线标定选用带编码图案与定位标记的标定板，适配自动标定算法；外场测试场景选用带滑轮与快速锁止结构的支架系统，提升部署效率。

2、标准化使用流程

部署准备：将标定板移动至标定工位，调整水平度与垂直度，角度偏差控制在0.1°以内，锁止所有可调节结构；清理标定区域障碍物，保证光照均匀度偏差不超过5%。

图像采集：按照标定算法要求，采集15-25张不同姿态与位置的标定图像，确保标定板覆盖传感器全视场，尤其是边缘区域；调整曝光参数，避免过曝与欠曝。

标定验证：标定完成后，使用标准量块验证测量精度，检查多传感器融合的目标对齐效果；记录标定参数与环境条件，建立标定档案。

结语

随着自动驾驶技术的快速发展，传感器标定已从单一的研发环节延伸至量产、测试与售后的全生命周期，对标定设备的灵活性、精度与可靠性提出了更高要求。可移动支架式大尺寸标定板凭借其灵活部署、多姿态调节与全场景适配的优势，已成为自动驾驶工程化落地的标配工具。
